CMM2000
Progettazione di Camme e Cinematismi

CMM2000  -  Le Camme in 3D


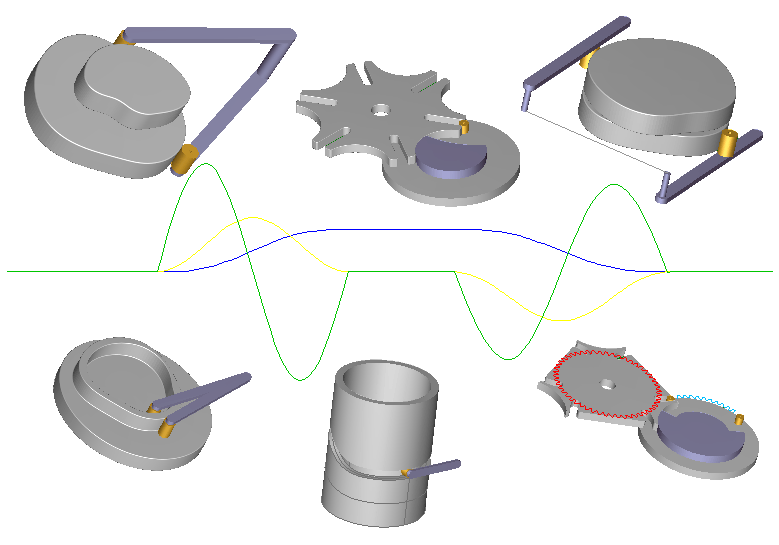

CS CMM2000 è una applicazione orientata all’analisi ed allo sviluppo di camme piane e cilindriche con due approcci di analisi:

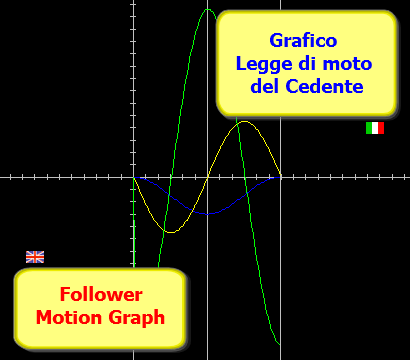

  1. Nota la Legge di Moto del cedente, si realizza il profilo della camma con il calcolo simultaneo di alzata, velocità, accelerazione, angolo di pressione, raggio di curvatura del profilo con tracciatura dei relativi diagrammi.
  2. Noto il profilo della camma, si calcola la velocità e l’accelerazione del cedente e si tracciano i relativi diagrammi.
CS CMM2000 permette di definire/analizzare anche i profili di meccanismi intermittenti quali Croci di Malta, Ruote Stellari e Placche di Rotazione.

CS CMM2000
 è integrabile con altri applicativi
CAM-SOFT per l'esecuzione di lavorazione meccaniche.
In molte installazioni CMM2000 è stato integrato con CS PGL2000 permettendo così l’asservimento di Centri di Lavoro, di Fresatrici e di Alesatrici a Controllo Numerico.

CS CMM2000 è in continuo sviluppo.

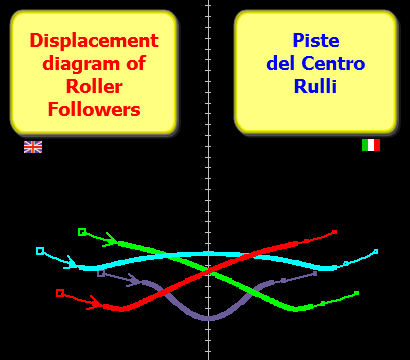

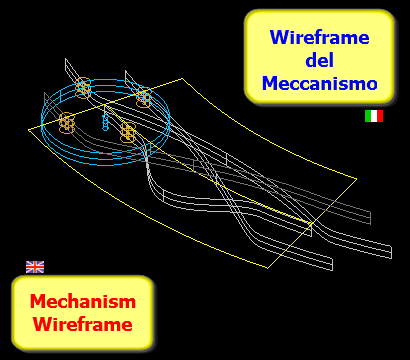

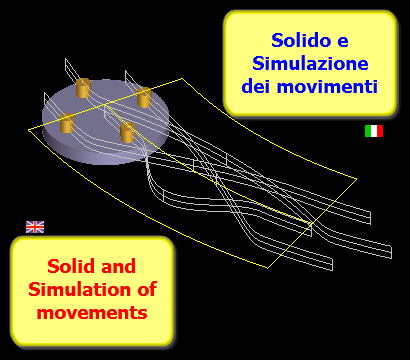

L'ultima release è stata arricchita con 3 nuovi tipi di cinematismi speciali ( vedi immagini sotto ).
Il contratto di manutenzione del software dà diritto a ricevere gratuitamente gli aggiornamenti di ogni nuova versione.

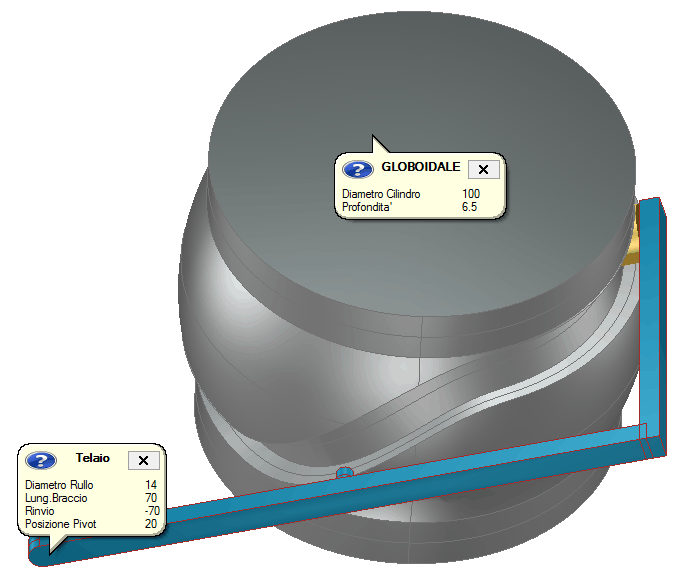

Camme Globoidali

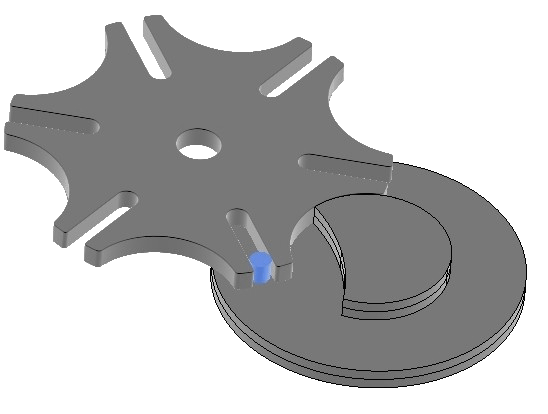

Croci di Malta ( Geneva Wheel )

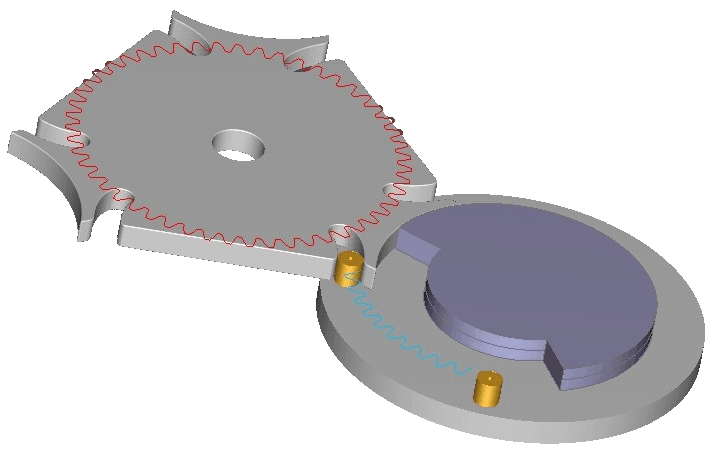

Ruote Stellari


Placche di Rotazione


Funzionalità principali
  • Utilizzo di cedenti di diversa natura (piattello, leva, punteria con e senza disassamento)

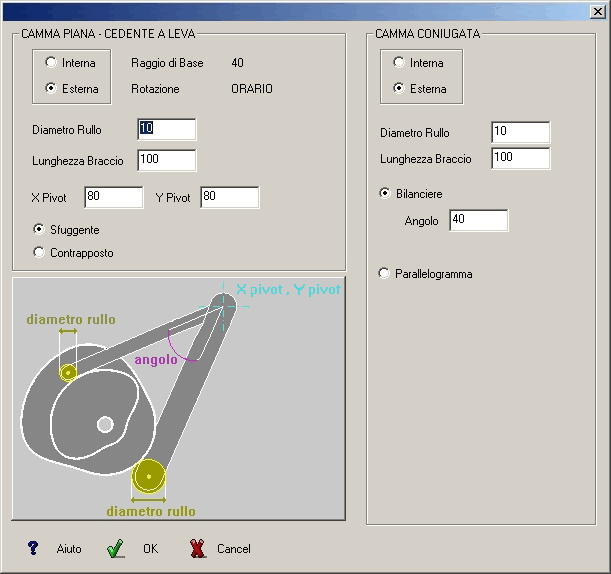

  • Calcolo della camma coniugata correlata alla tipologia del telaio selezionato ( bilancere, parallelogramma, ecc. )


  • Calcolo del profilo della camma coniugata con cedente a punteria disassato
  • Simulazione grafica 3D del movimento del cedente

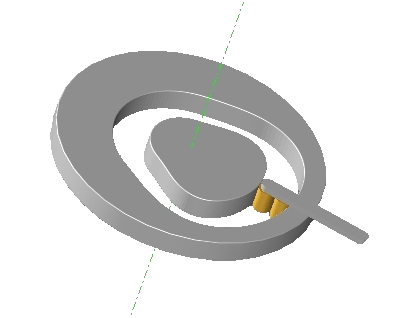

Camma Desmodromica

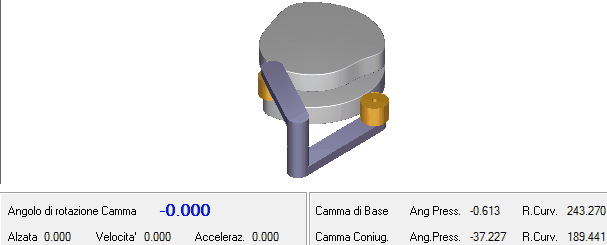

  • Calcolo e rappresentazione grafica dei valori dell’angolo di pressione e del raggio di curvatura
  • Output in formato MI , DXF, IGES , STEP ed altri formati 3D per il trasferimento del disegno al CAD
  • Interfacciamento con il modulo software per la progettazione di cinematismi piani MECAD
  • Report dettagliato dei dati con immagini e tabelle in formato HTML
  • Export dei dati in formato Microsoft EXCEL

Benefici
  • Utilizzo di molteplici Leggi Matematiche di moto e modificabilità interattiva del risultato
  • Definizione della Legge di Moto da parte dell’utente attraverso una qualsiasi funzione del tipo y=f(x)
  • Acquisizione dei punti del profilo da file fornito dal cliente con inserimento dei dati in modalità cartesiana o polare
  • Acquisizione di punti da profilo 2D centrato in 0,0 (es. disegno di camma policentrica)
  • Modifica interattiva dei parametri
  • Disponibilità di output grafici ed alfanumerici dei dati calcolati e forniti in input
  • Output di un file profilo, convertito in tratti di arco di cerchio tangenti, pronto per l’utilizzo in fresatura

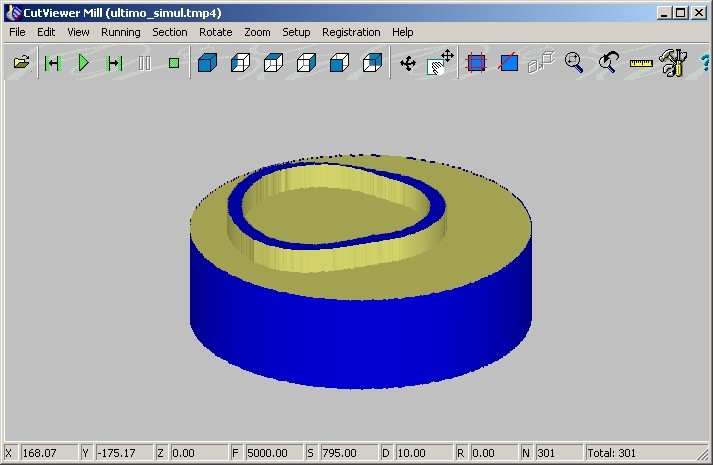

  • Passaggio diretto al simulatore CAM ( CutViever ).
