CROCI di MALTA ( GENEVA WHEELS )
E' un meccanismo per moto intermittente in cui il movente è costituito da una manovella che
ruota a velocità costante, sulla cui estemità e posto un rullo che inserendosi nelle scanalature
della croce ne produce l'avanazamento intermittente.

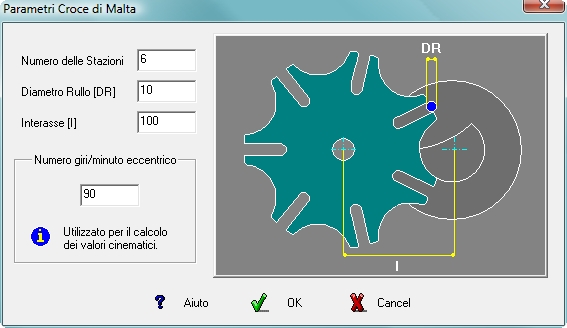

I dati richiesti sono :
· il Numero delle stazioni
· il Diametro del Rullo [DR]
· l' Interasse tra il centro del movente e quello della croce [I]
· il numero di giri/min del movente per calcolare i valori cinematici del meccanismo
Gli output disponibili sono analoghi a quelli delle camme.

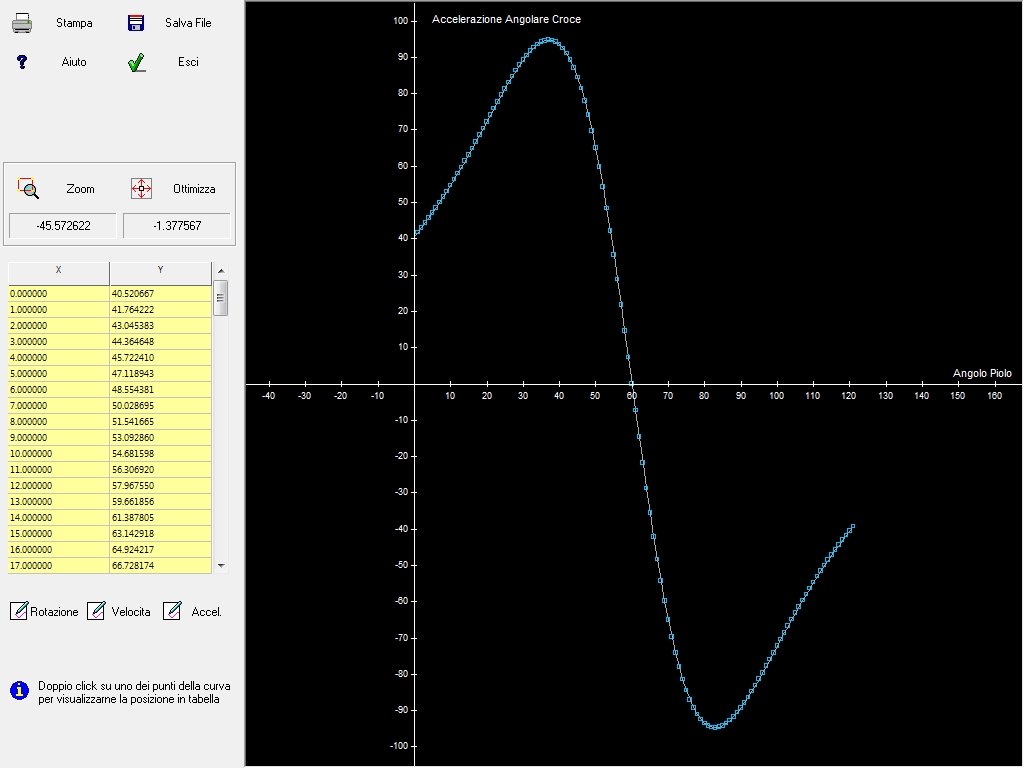

Grafico dell'Accelerazione Angolare della Croce di Malta.

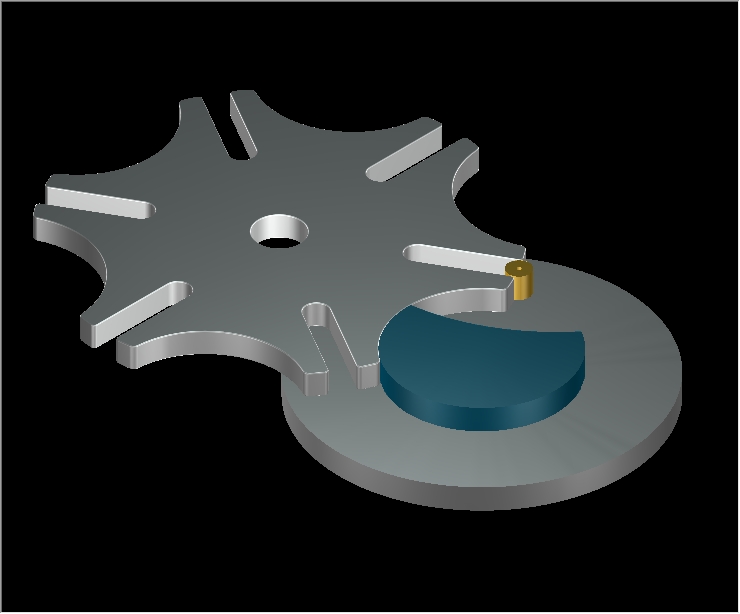

Croce di Malta a 6 stazioni.

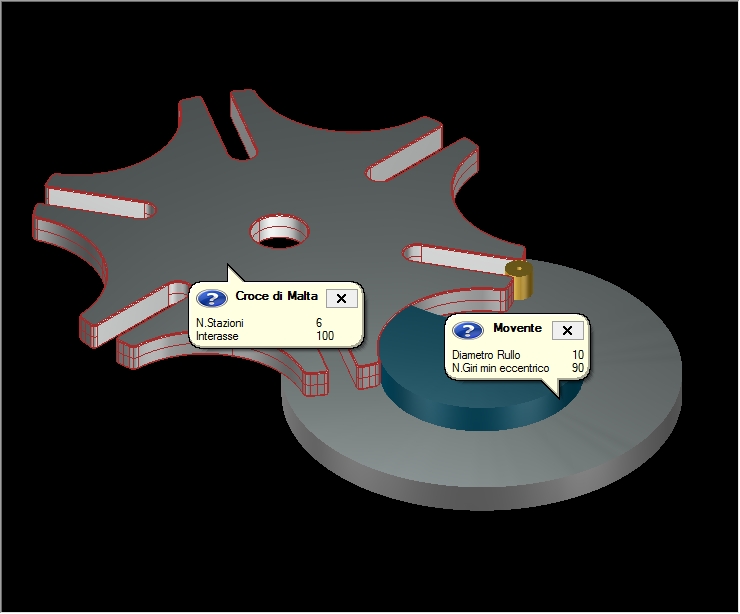

Baloon con Click tasto destro sul solido.
