RUOTE STELLARI ( STAR WHEELS )
Il funzionamento è simile a quello della Croce di Malta con l'aggiunta di un accoppiamento di due
ruote dentate a dentatura incompleta.

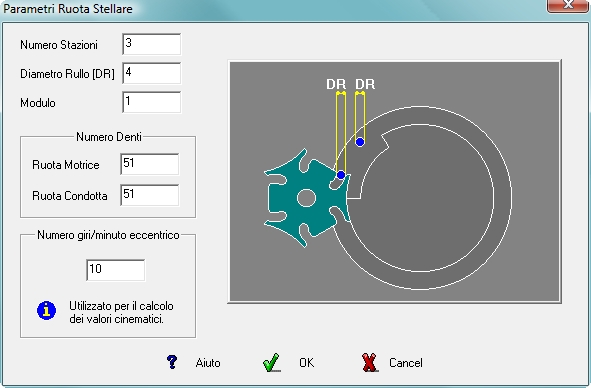

I dati richiesti sono :
· il Numero delle Stazioni
· il Diametro del Rullo [DR]
· i dati per la definizione della coppia di ruote:
· Modulo
· Numero Denti della Ruota Motrice
· Numero Denti della Ruota Condotta
Vengono calcolati tutti i profili necessari alla costruzione del meccanismo il cui movimento può
essere simulato nella finestra 3D.
Nella finestra Leggi e' possibile esportare il disegno 2D con tutte le posizioni di riferimento, in
formato MI e DXF. Gli output disponibili sono analoghi a quelli delle camme.

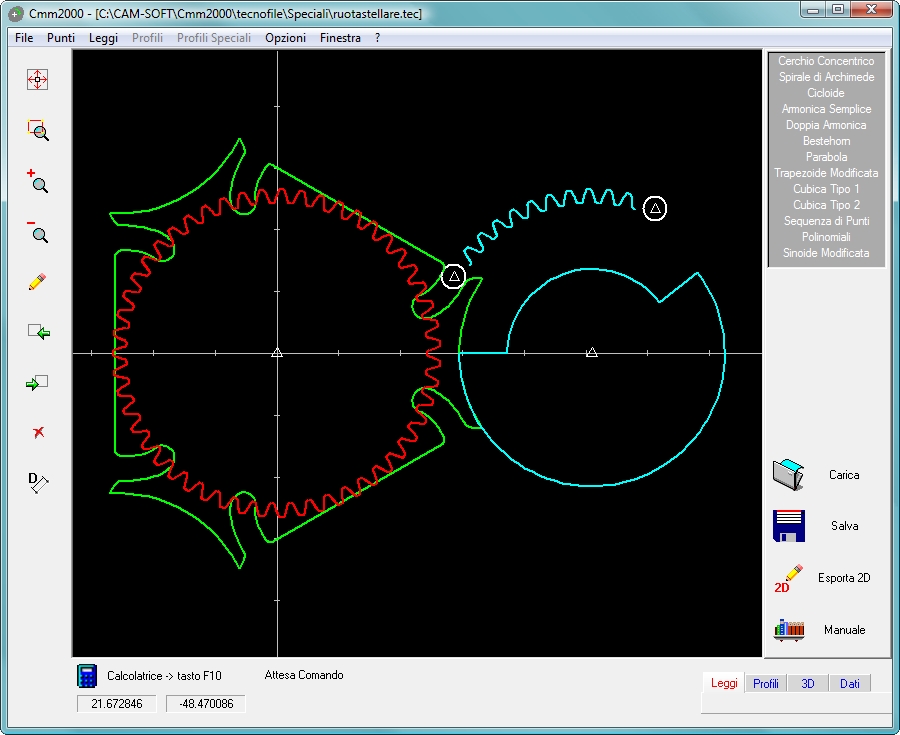

Finestra delle Leggi.

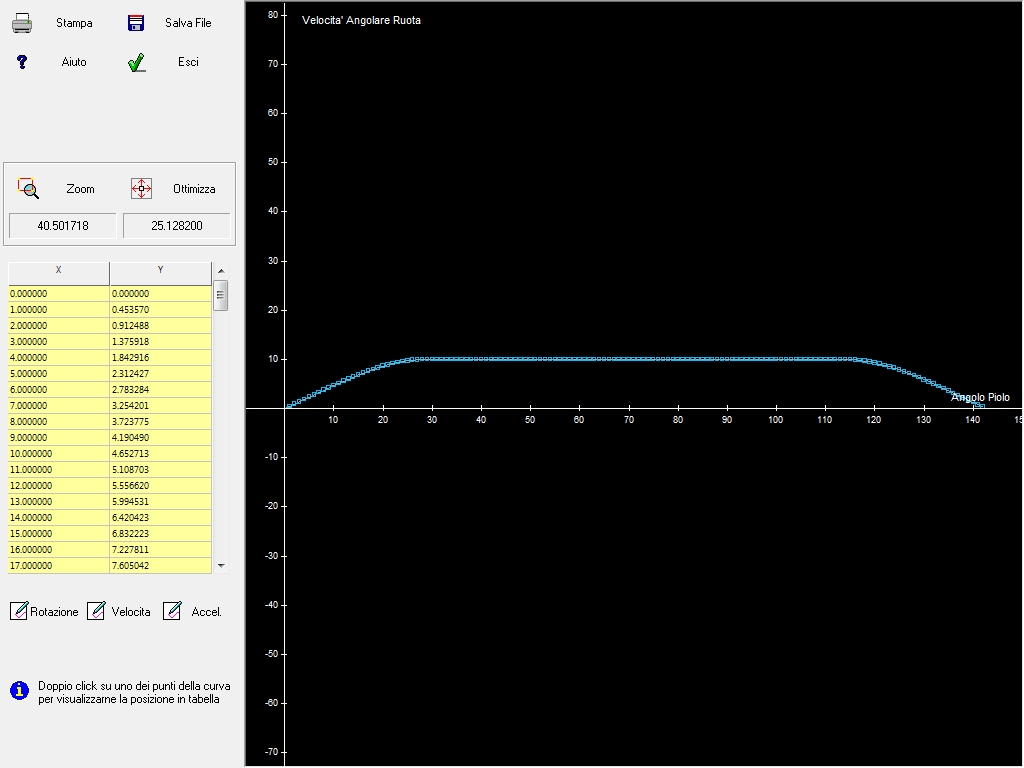

Grafico della Velocita' Angolare della Ruota Stellare ( Finestra Profili) .

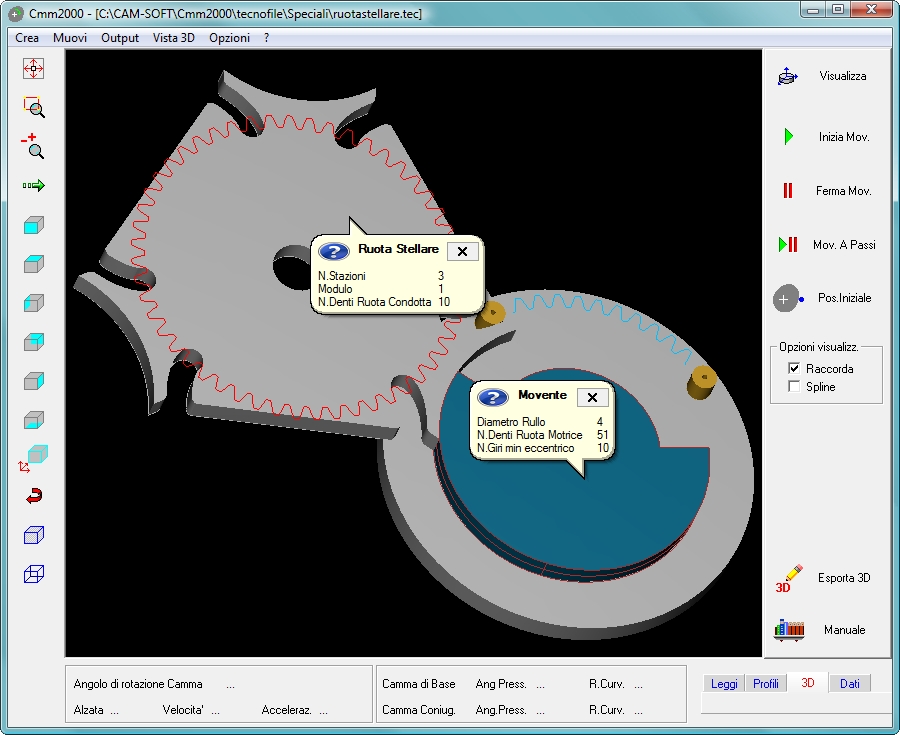

Solidi generati nella Finestra 3D.
