CAMMA GLOBOIDALE

Sono proposte due configurazioni base come nelle immagini allegate e, per ciascuna di esse, la soluzione con :

1) Pista a Gola (con un solo rullo)  Esempio A e B :
·     Esempio A) = Cedente con Rullo Frontale
·     Esempio B) = Cedente con Rullo Posteriore

2) Pista a Nervatura (con due rulli) Esempio C
(questa soluzione annulla l’effetto di prillamento fra camma e rullo e l’urto interno).

Nel Cedente a Leva il punto di rinvio puo' essere spostato dal Centro Rullo ( Pivot e PP ).

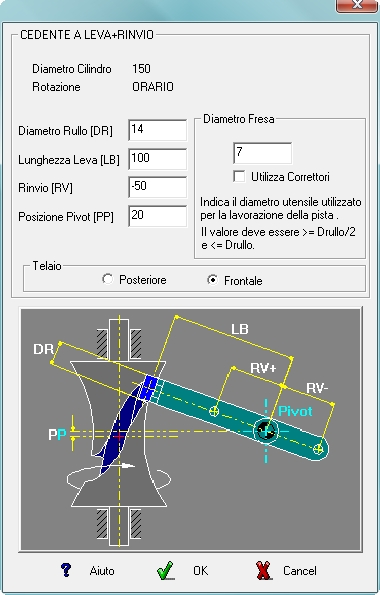

Esempio A : Camma Globoidale con Cedente a Leva+Rinvio e Telaio Frontale.

graphic

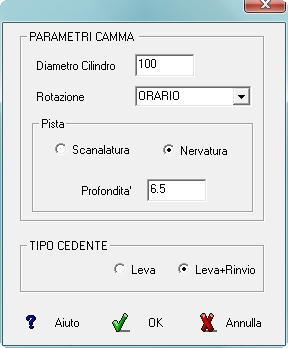

Nella prima DIALOG-BOX (sopra) occorre indicare il tipo di Camma Globoidale da generare ed in seguito i valori costruttivi del Cedente e del Telaio.
graphic

graphic

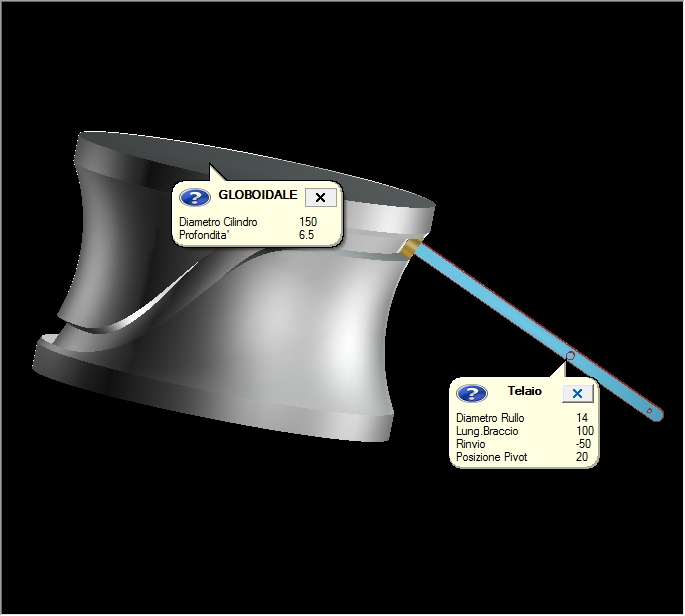

Solido generato della Camma Globoidale con Cedente a Leva+Rinvio e Telaio Frontale.

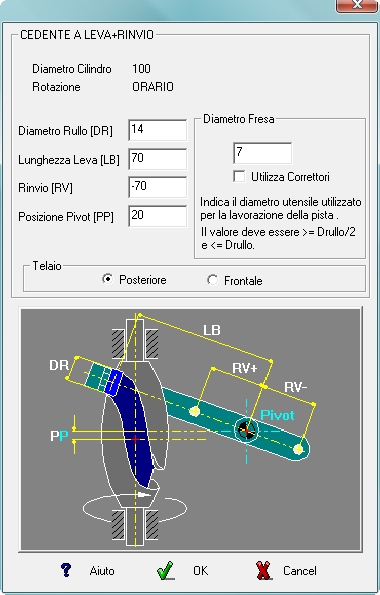

Esempio B : Camma Globoidale con Cedente a Leva+Rinvio e Telaio Posteriore.

graphic


graphic

graphic

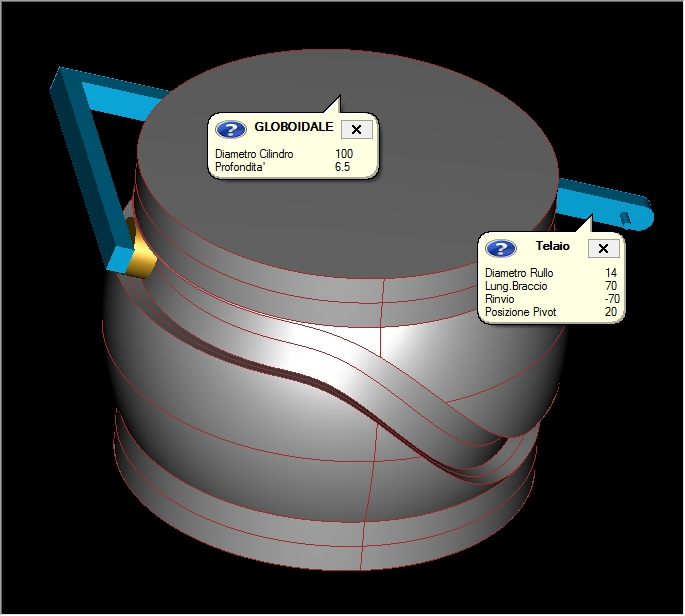

Solido generato della Camma Globoidale con Cedente a Leva+Rinvio e Telaio Posteriore.

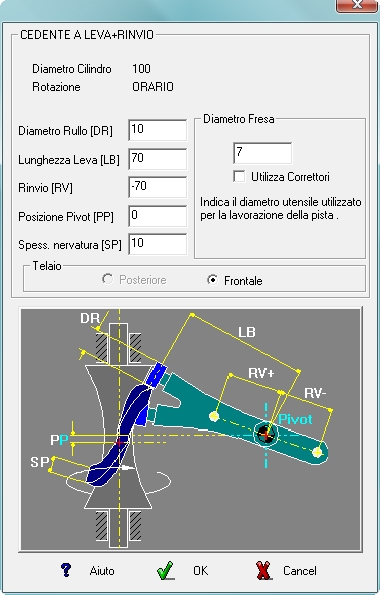

Esempio C : Camma Globoidale con Pista a Nervatura, Cedente a Leva+Rinvio e Telaio Frontale.

graphic


graphic

graphic

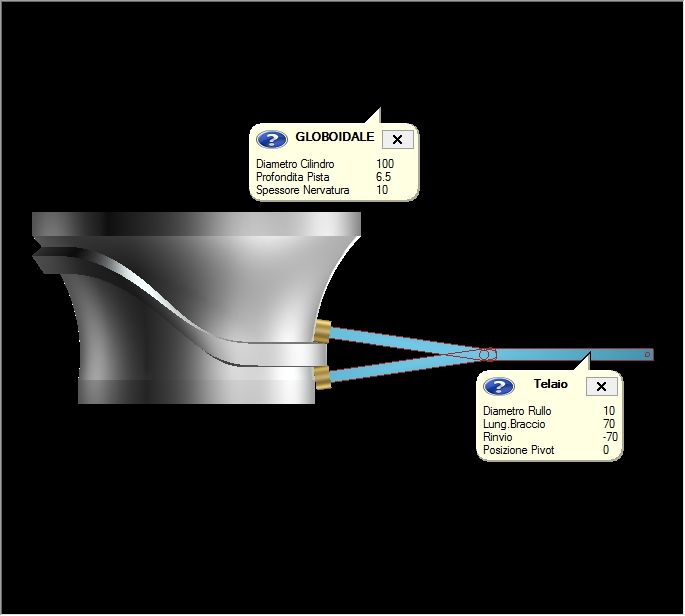

Solido generato della Camma Globoidale con Pista a Nervatura, Cedente a Leva+Rinvio e Telaio Frontale.
