Vite senza fine - Ruota elicoidale
Lo sviluppo parte dalla applicazione della Norma DIN 9375-1 11. 09.2012 edizione del 11.09.2012, e ANSI AGMA 6022-C93 American National Standard, Design Manual for
Cylindrical Wormgearing , che definiscono la forma geometrica del filetto della Vite e del dente
della Ruota. Inoltre la norma fa riferimento alla norma ISO/tr 10828, revisione tecnica del 1997
Worm gears – Worm profiles and gear mesh geometry.

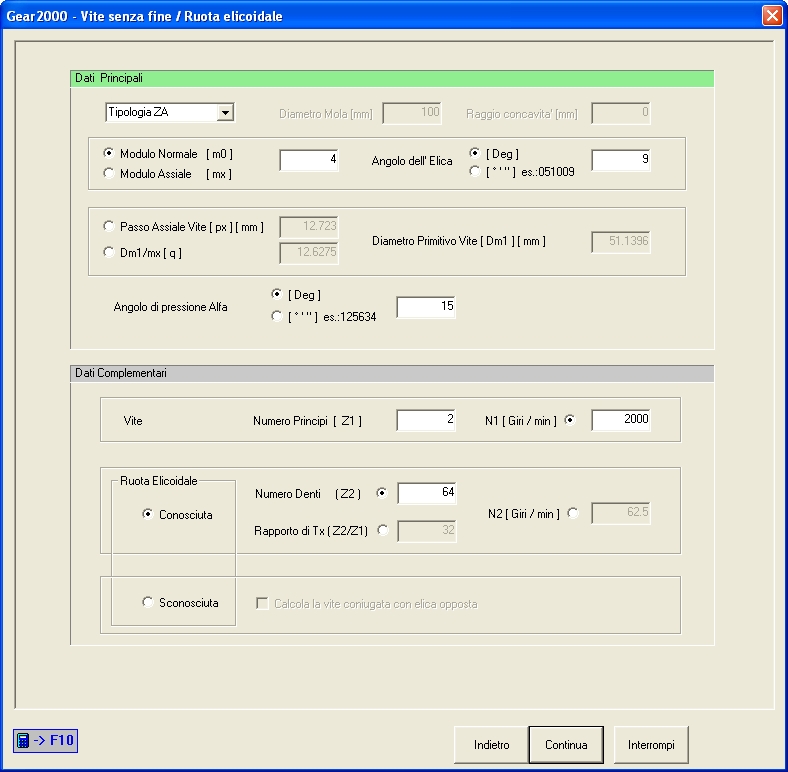

Lo sviluppo della procedura presuppone che sia stato sviluppato in precedenza un progetto di
analisi cinematica-dinamica che abbia definito i parametri fondamentali dell’insieme, fra di essi
sono essenziali :
Interasse
Modulo trasversale
Angolo di pressione
Rapporto di trasmissione
Numero dei denti della ruota
Numero dei principi della vite
Valore del parametro “q” (rapporto tra diametro primitivo vite e modulo assiale).
Per quanto concerne gli ulteriori dati geometrici, nella loro definizione, il programma fa sempre
riferimento alle norme DIN 867e DIN 58400 esprimendoli in funzione del Modulo Trasversale
della vite.
Gli assi di Vite e Ruota si intendono, sempre, fra di loro ortogonali; l’analisi, come affermato, è
riferita ad una ruota cilindrica Elicoidale-Globoidale o semigloboidale che si accoppia con una vite
cilindrica realizzata in conformità ad una fra le sei configurazioni proposte dalla Norma DIN 3975-1 : 2012-07—11.09.2012
Per ciascuna delle Tipologie selezionabili il profilo del fianco Filetto della vite ha le caratteristiche
definite dalla stessa Norma ed è ottenibile per tornitura, con fresa a disco o mola opportunamente
sagomate.
Elenco dei profili Vite defimiti :
1. Tipologia A, ZA
2. Tipologia N, ZN
3. Tipologia I, ZI
4. Tipologia K, ZK
5. Tipologia C, ZC
6. Tipologia H, ZH (Soluzione al momento non disponibile).
Tipologia A,ZA ; La sezione assiale del fianco del filetto ha un profilo rigorosamente rettilineo.
Tipologia N,ZN ; La sezione Normale del fianco del filetto ha un profilo leggermente concavo. Il
vano del filetto è ottenibile in tornitura con un utensile a fianchi rettilinei, posizionato
perpendicolarmente al filetto.
Tipologia I,ZI ; La sezione assiale del fianco del filetto ha un profilo ad evolvente ed è ottenuto
per generazione con una fresa a disco od una mola di piccolo diametro, con fianchi rettilinei.
Tipologia K,ZK ; Presenta il fianco della Vite leggermente convesso a causa del tallonamento
della mola sui punti estremi del fianco Vite ponendo alla mola l’angolo γm in corrispondenza
del
Diametro primitivo della Vite dm1.
Il valore della convessità è funzione del diametro della mola utilizzata dmS0 e della distanza della
mola rispetto al Diametro di fondo della Vite.
Tipologia C,ZC ; Presenta il fianco della Vite concavo.
La concavità del fianco della vite è funzione dell’ampiezza del raggio ρ0 applicato alla mola.
Il centro di ρ0 giace sul prolungamento della linea definente l’angolo di pressione αm0 uscente
dal punto di congiungimento di dm1 con dmS0 (o con il profilo del fianco Vite).
L’asse mola (utensile) è orientato secondo l’angolo γm.

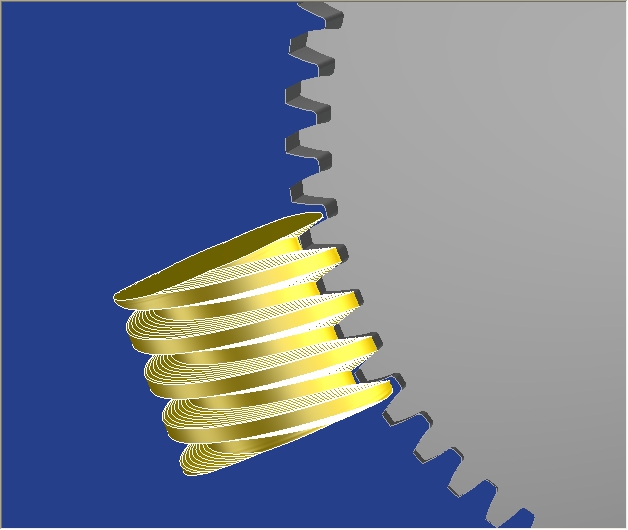

Il software calcola il solido della vite con il fianco sagomato a seconda della tipologia selezionata
e fornisce i profili dell'utensile a codolo o della mola per la lavorazione in una unica modalita' :
utensile o mola posizionati perpendicolarmente all'asse vite, inclinati, nel caso della mola,
dell'angolo dell' elica.

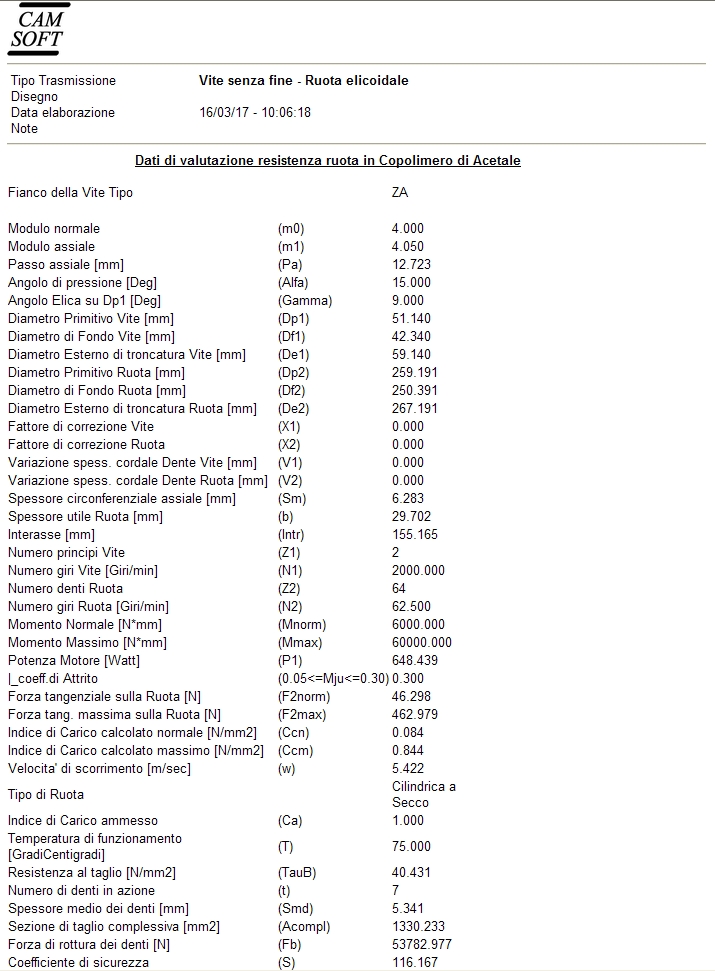

La procedura calcola anche i valori di resistenza relativi all 'accoppiamento tra la vite in acciaio e
la ruota in HOSTAFORM secondo le specifiche gia' utilizzate nella corrispondente opzione
disponibile nel menu iniziale di Gear2000.

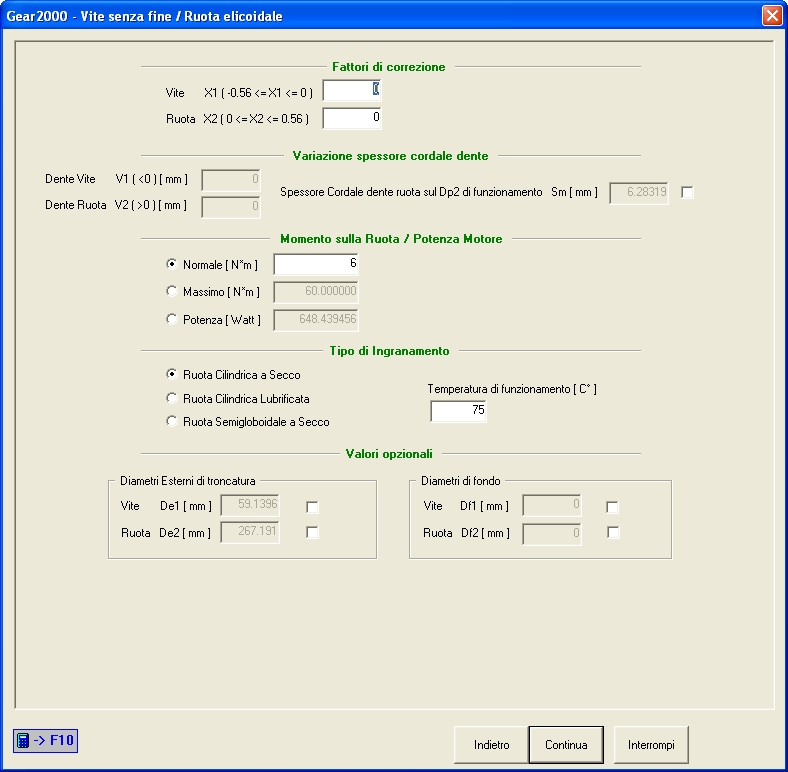

I dati calcolati sono presentati nell' apposita pagina dei DATI.
