Dati ed Export file 2D e 3D

Una volta generati i solidi vengono attivati , nella parte sinistra della finestra principale, i comandi
di Visualizzazione in parte disponibili anche nel menù a discesa che appare quando si CLICKa
con il tasto destro del Mouse sullo sfondo.
Contemporaneamente vengono attivati nella parte in basso a destra quelli per gli Output.
graphic -Comandi di Export-

graphic Dati
Salva i dati in un documento HTML che, oltre a contenere tutti i dati costruttivi dell'ingranaggio,
ne salva anche l'immagine corrente nella finestra principale.
Questo tipo di documento è leggibile con qualsiasi programma di navigazione Internet
( Internet Explorer, Firefox, Google Crome ecc. ecc.).
graphic

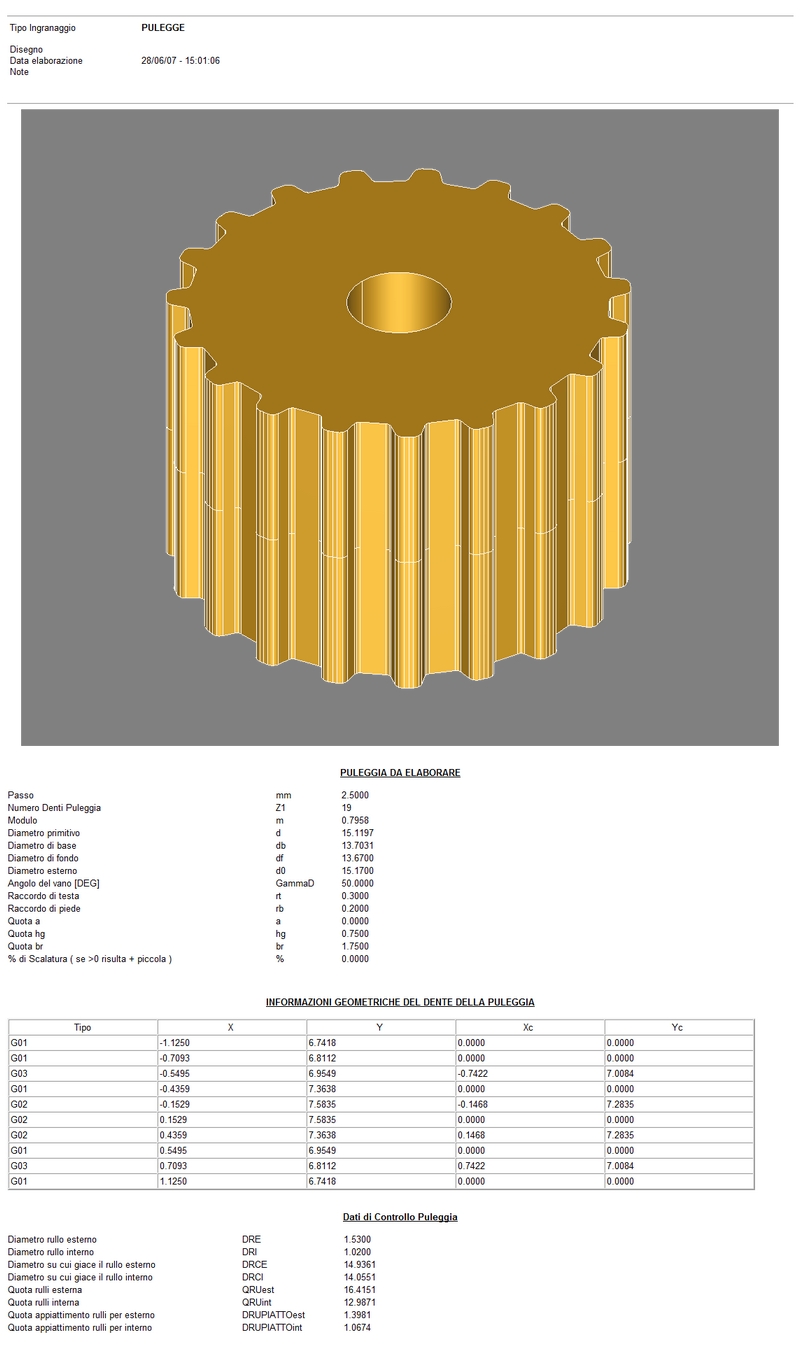

-Esempio di report dei Dati in formato HTML-



graphic Salva 2D
Esporta il Profilo in 2D, la scrittura del file MI,DXF o TXT é riferita all’elemento attivo nella finestra 3D; nel caso coppia Ruota-Pignone, quando vengono rappresentati entrambi i solidi, occorre selezionare una delle ruote CLICKandola con il mouse. La ruota attiva sarà quella con i bordi evidenziati dal contorno. Il profilo attivo e visualizzato può essere memorizzato in un file TXT con le coordinate cartesiane dei punti o in uno dei due formati CAD previsti:
?      Profilo DXF , formato generico DXF non compresso tipico del CAD AutoCAD® .

graphic

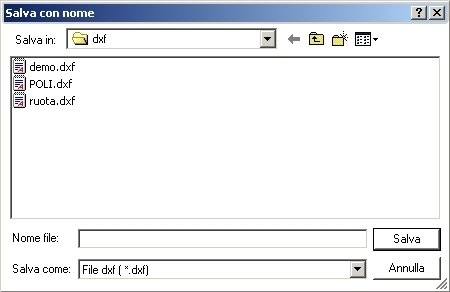

Indicare un nuovo nome ( Nome file: ) oppure cliccare due volte con il tasto sinistro del mouse su un nome gia esistente.

?      Profilo HP Me10 MI , formato tipico del CAD ME10® di HEWLETT-PACKARD® versione 2.02 non compressa , una delle più vecchie , per renderlo compatibile anche con le prime versioni del CAD ME10® .
?      Profilo TXT, formato testo con coordinate cartesiane (X,Y).
?      Sezione DXF, si attiva solamente quando sull'oggetto attivo viene eseguita una di questi Calcoli aggiuntivi : una Sezione Assiale o Trasversale, un Calcolo degli Utensili oppure una Tastatura.
?      Sezione HP Me10 MI, stessa cosa dell'opzione precedente Ma con un l'output MI.


Nel caso specifico dell'utensile tipo MOLA, poiche' l'output e' costituito non da un singolo file ma da piu' files di diverso tipo, l'utente specifica solo il nome che indicare il profilo 2D MI o DXF ma il software genera in automatico tutti i file associati.
E' a cura dell'utente la creazione di eventuali nuove cartelle utili a separare i vari gruppi di files (esempio una serie completa di MOLE per la lavorazione di una vite centrale).

Nel caso della Tastatura l'output si compone di 2 files: quello della relativa Sezione ( DXF o MI ) ed un file testo .mca contenente 6 valori relativi alla posizione e direzione dei vettori da utilizzare per la tastatura dell'Elica.


graphic Salva 3D
Esporta il Solido in file 3D nei formati IGES3D, STEP, STL e VRML  tipici dei Modellatori Solidi.

Per selezionare più oggetti da esportare occorre cliccarli singolarmente o in gruppo tenendo premuto il tasto SHIFT.
In alcuni casi specifici piu' complessi (esempio le pompe a viti) il salvataggio riguarda tutti gli elementi attivi senza possibilita' di eseguire la selezione.

Le Cartelle di salvataggio ( Salva in : dati ) possono essere personalizzate utilizzando il comando Personalizza del menù Opzioni .
