Calcolo degli Utensili

CAM SOFT s.r.l. ha inserito dalla versione 04.01 una nuova procedura dedicata al calcolo della geometria dei profili degli Utensili per la realizzazione di elementi elicoidali.

graphic

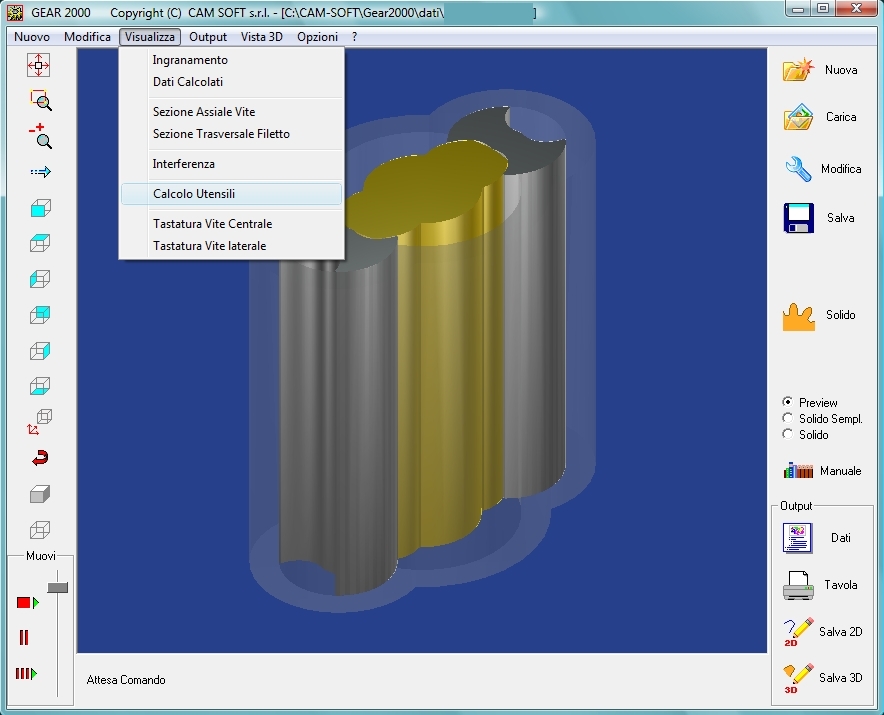

-MENU _ Visualizza _ Calcolo Utensili-

Una volta definiti i Solidi delle viti Centrali e Laterali, GEAR2000 può realizzarne anche i profili utensili per la realizzazione: una Fresa a Disco o a Codolo per la sgrossatura del profilo vite ed una Mola Sagomata per la finitura.
graphic

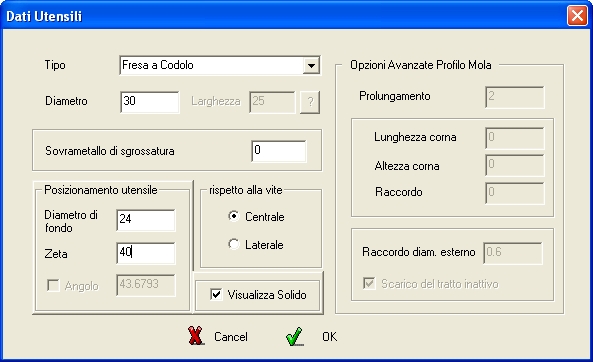

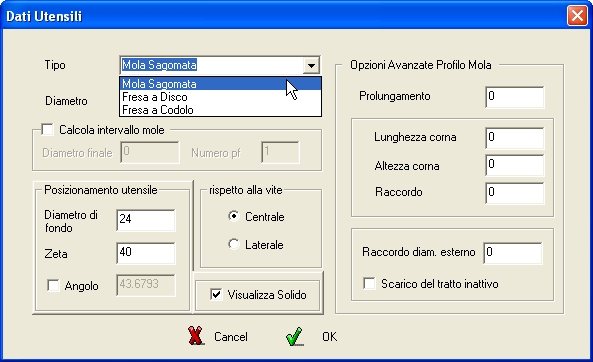

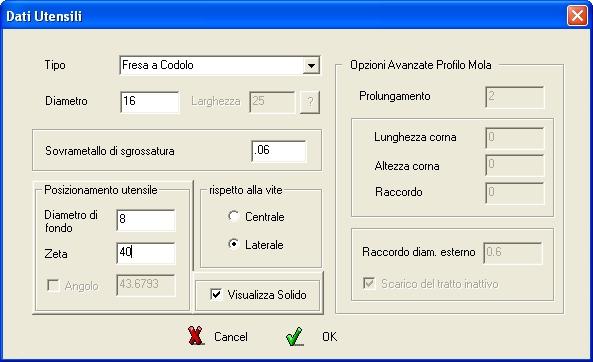

-DIALOG Dati Utensili-


Dopo aver inserito i valori nella DIALOG, premendo OK viene creato e visualizzato il Solido Semplice dell'Utensile con la nuvola di punti (gialli a sinistra nell'immagine sottostante) per la creazione della geometria dell'Utensile generatore.


Opzioni per il Calcolo della Larghezza Mola e modifica dell'Angolo di Inclinazione.

graphic
graphic

CLICKando il pulsante ?
il software propone nella casella Larghezza un valore approssimativo da utilizzare per il Calcolo della Mola. Al termine un menu' di conferma visualizzera' la larghezza Utile effettiva della Mola che potra' essere inserito successivamente nella casella Larghezza.

Nel caso in cui la Mola da calcolare abbia un'inclinazione diversa da quella dell'Angolo dell'Elica, è possibile, attivando l'opzione Angolo, inserirne il valore.

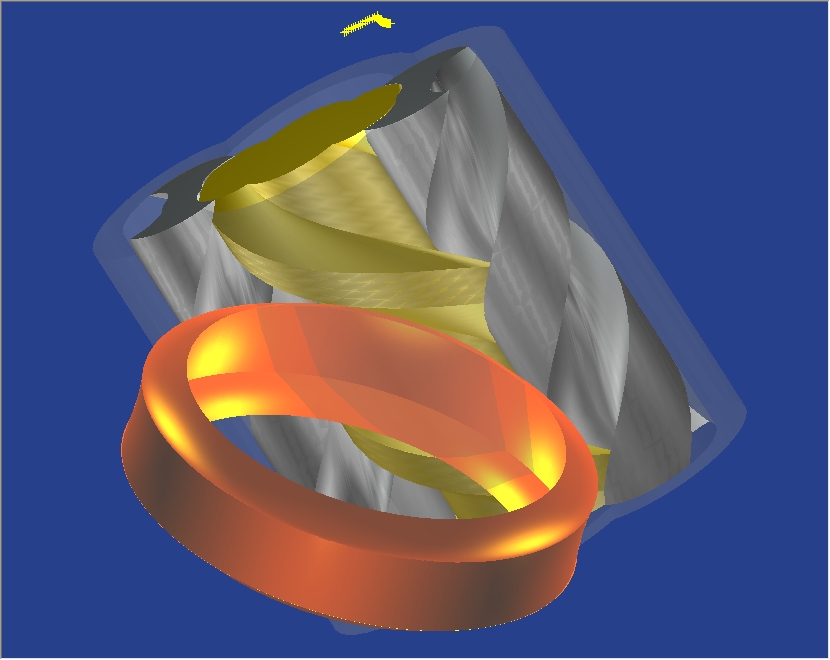

graphic

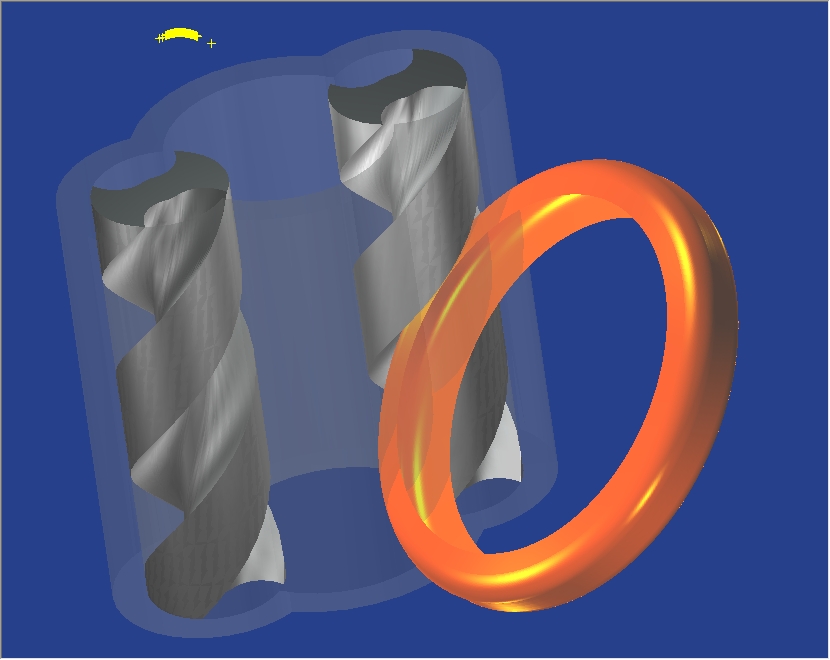

-Solidi Viti Laterali e Centrale con Solido Mola e nuvola di punti per geometria Utensile-

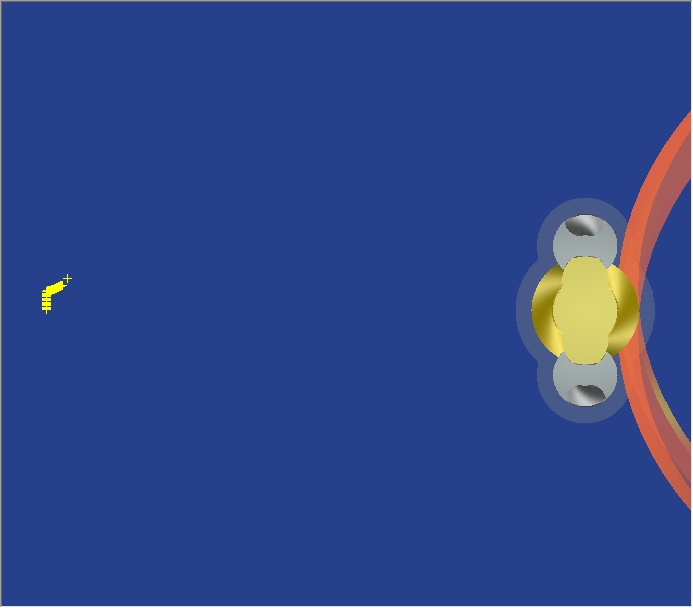

graphic

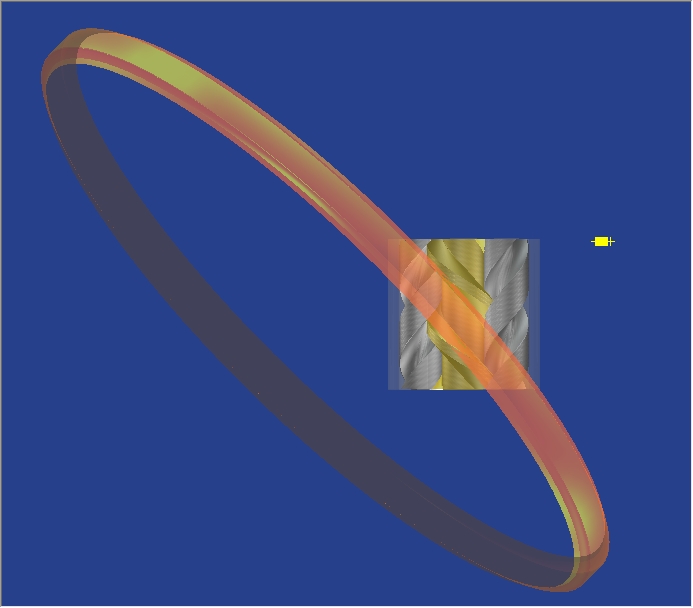

-visti da TOP - Solidi Viti Laterali e Centrale con Solido Mola e nuvola di punti per geometria Utensile-

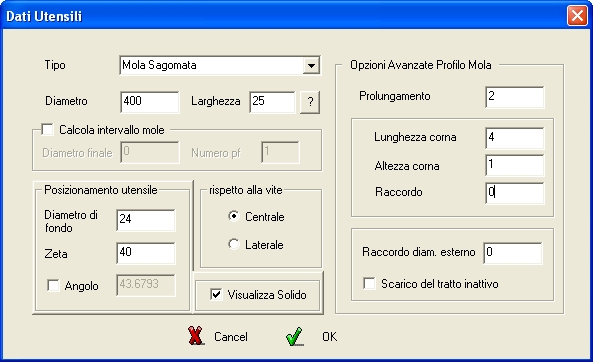

Opzioni Avanzate del Profilo Mola

Inserendo i valori nel riquadro -Opzioni Avanzate Profilo Mola- si possono ottenere delle modifiche automatiche durante la creazione della geometria dell'Utensile.
L'output generato è un file in formato testo per il Controllo Numerico ed un file CAD in formato DXF ed  MI per la visualizzazione del profilo mola ( Dati ed Export file 2D ).
I punti calcolati sono diradati al fine di contenere la lavorazione entro i parametri richiesti dal Controllo Numerico (N Punti Max file diamantatore).
Nel Menù Opzioni _ Personalizza sono contenuti i valori di default della DIALOG Dati Utensili.

graphic
- 'Utensili' di GEAR2000-


La diradazione dei punti avviene con il criterio di mantenere informazioni fitte nelle zone caratteristiche del profilo , quali cambi di concavità, raggi di curvatura, presenza di smussi , conformemente al Raggio Diamantatore inserito.
Inoltre, se inserito, i profili mola prevedono un Prolungamento nelle parti terminali del profilo.

graphic

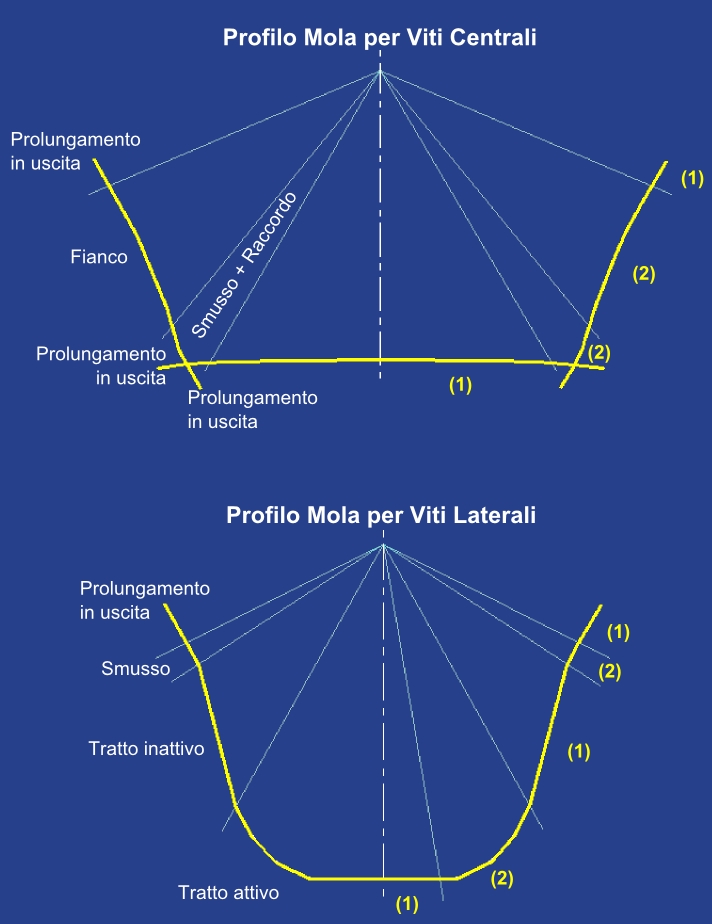

-caratteristiche dei Profili Mola per viti Centrali e Laterali-

Qui sopra nella parte sinistra dei profili sono indicati i tratti caratteristici del profilo mentre nella parte a destra sono indicate le zone di diradamento punti ( 1 ) e le zone a maggior densità di punti ( 2 ). Per rientrare nel parametro N Punti Max file diamantatore vengono eliminati tutti i punti la cui deviazione angolare rispetto all'elemento precedente non supera il valore Angolo Massimo di Variazione per Elemento [Gradi].
L'inserimento del valore Raccordo identifica il raggio nello spigolo trovato dove il Profilo Mola originale devia di un angolo maggiore di Angolo Minimo di Variazione per Spigolo.
graphic
graphic

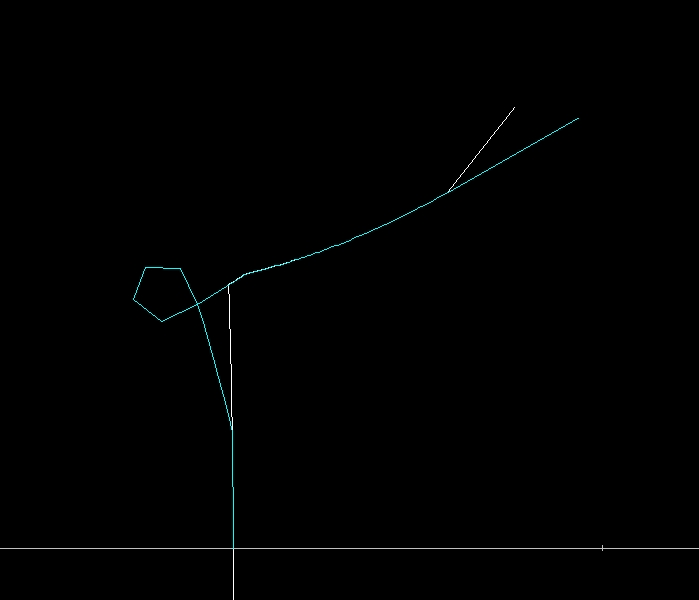

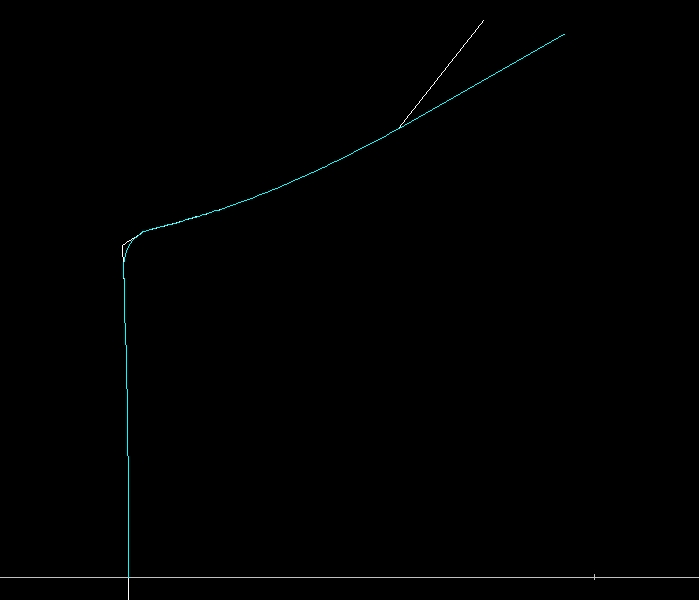

-Profilo Mola originale (BIANCO) e modificato automaticamente per Raccordo e Prolungamento (AZZURRO)-

Una volta inserito il Raccordo, dato che il diamantatore non può eseguire archi di cerchio, viene spezzato in n.segmenti uguali pari a Spezzo Raccordo in.

graphic
graphic

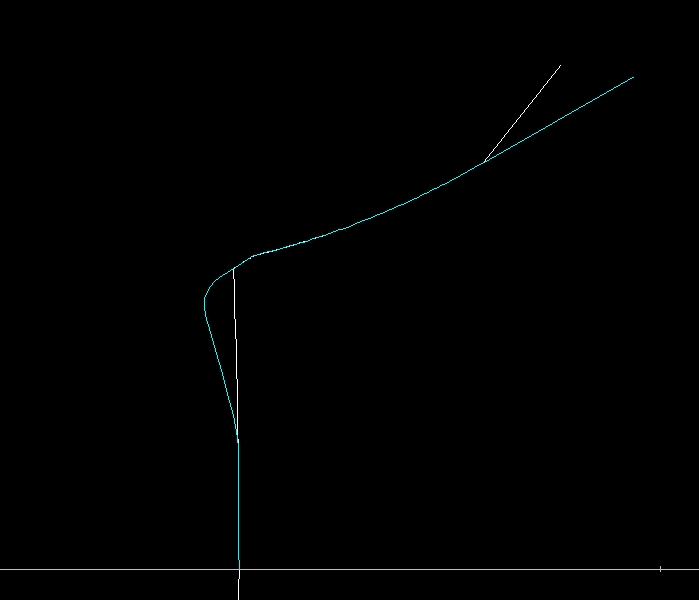

-Profilo Mola originale (BIANCO) e modificato automaticamente per Corna,Ricciolo e Prolungamento (AZZURRO)-

In questo caso entrano in gioco anche i parametri Moltiplicatore Raggio Grande Corna per la deviazione verticale prima del ricciolo ed ottenere lo spigolo vivo.
Sempre per l'impossibilità del diamantatore di eseguire archi di cerchio questa parte in verticale viene divisa in Spezzo Raggio Grande Corna in n.segmenti ed il Ricciolo (Raggio per Ricciolo e Raccordo=0) viene diviso in Spezzo Ricciolo in n.segmenti.

graphic
graphic
-Profilo Mola originale (BIANCO) e modificato automaticamente per Corna,Raccordo e Prolungamento (AZZURRO)-

Qui sopra vengono utilizzati parametri Moltiplicatore Raggio Grande Corna per la deviazione verticale prima del raccordo, Spezzo Raggio Grande Corna in n.segmenti e Raccordo diviso in Spezzo Raccordo in n.segmenti ed il solito Prolungamento.

graphic
graphic

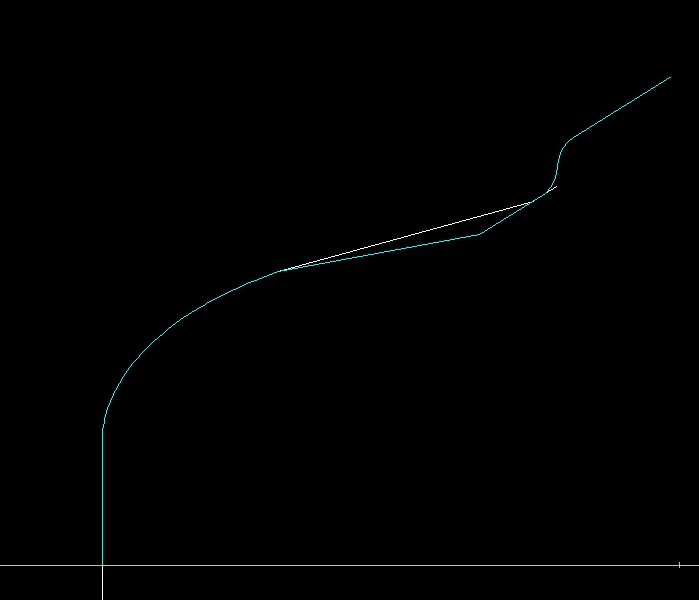

-Profilo Mola Laterale originale (BIANCO) e modificato automaticamente per Scarico, Raccordo diam. esterno  e Prolungamento (AZZURRO)-

Il tratto inattivo corretto devia dalla curva originale di Angolo Deviazione Tratto Inattivo gradi, ricongiungendosi poi al Diametro Esterno mantenendo l'inclinazione corretta.
Se è presente il valore Raccordo diam. esterno viene introdotta una doppia curva (Esse) per uscire meglio dal Profilo Mola. Quest'ultimo valore dev'essere >= del Raggio Diamantatore.




graphic

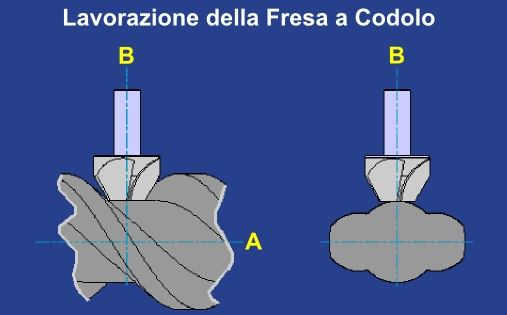

-Rappresentazione in vista della lavorazione della Fresa a Codolo-

La vite è dotata di rotazione attorno all’asse A mentre la fresa è dotata di rotazione intorno all’asse B.

graphic

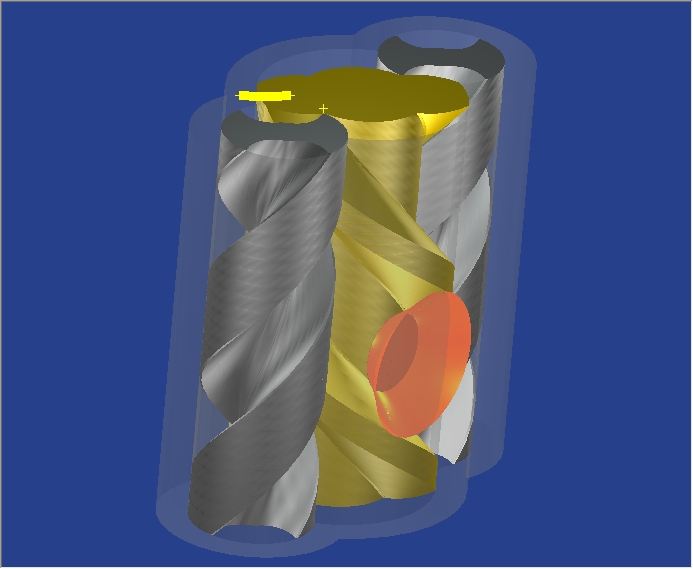

-Solidi con Fresa a Codolo per Vite Centrale e nuvola di punti-
graphic


graphic

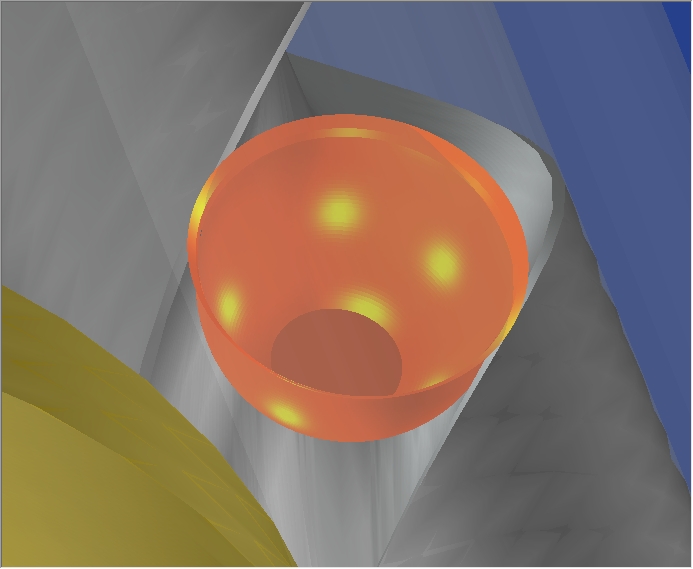

-Solidi con ingrandimento Fresa a Codolo per Vite Laterale-

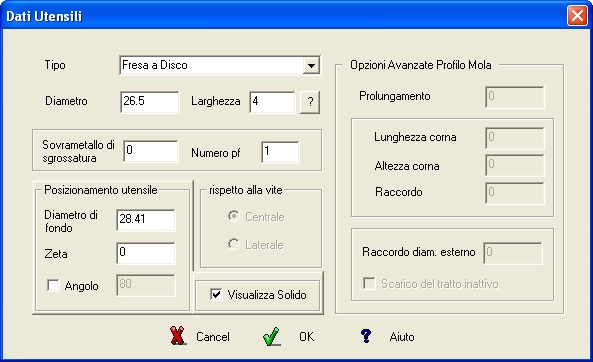

graphic


graphic

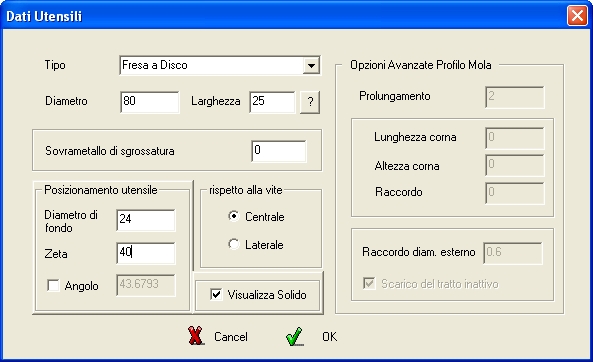

-DIALOG per Fresa a Disco-
graphic

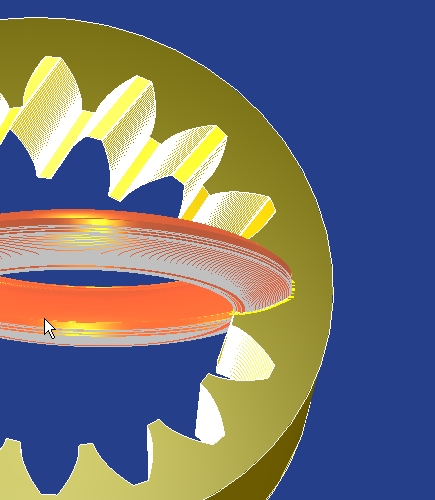

-Solidi con Fresa a Disco per Vite Centrale-

graphic

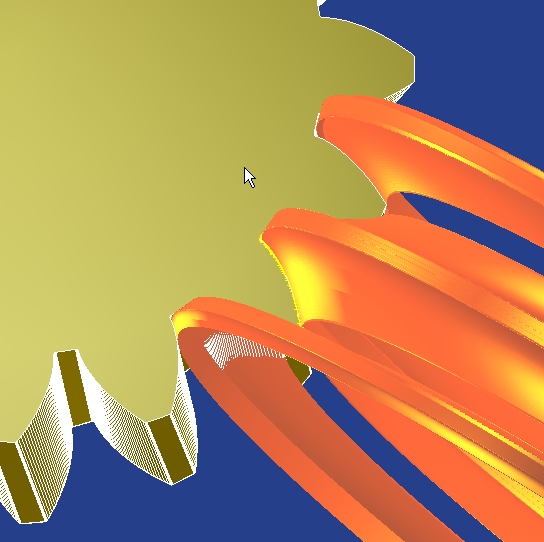

-Solidi con Fresa a Disco per Vite Laterale-

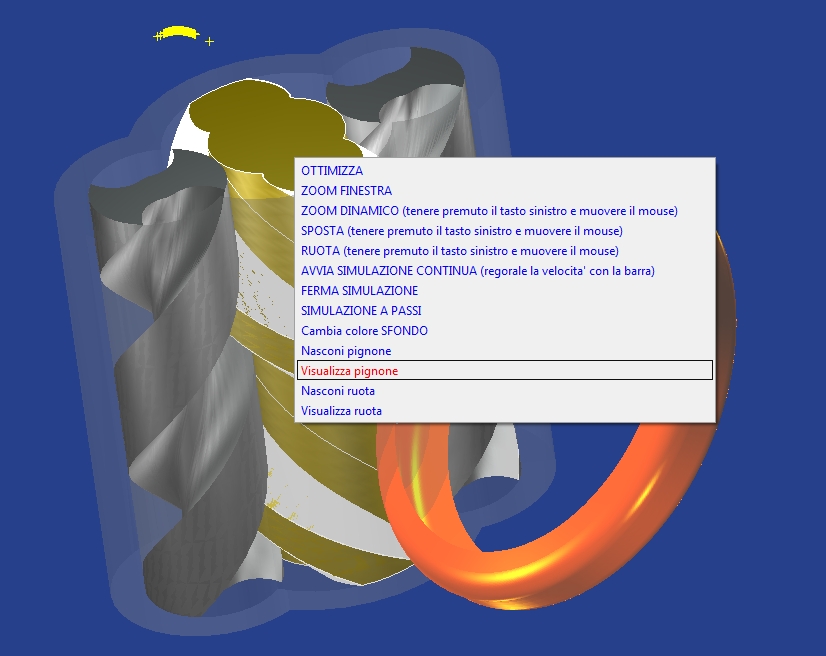

Per ottenere questa figura occorre Cliccare la Vite Centrale, premere il tasto CTRL e ruotare la rotella del mouse per modificare la trasparenza del Solido fino alla completa sparizione.
Ruotare in senso opposto per rendere il Solido meno trasparente oppure,
premendo il tasto DX del mouse appare un menù a discesa dove è possibile dis/abilitare in un colpo la rappresentazione dei Solidi.
