CAM SOFT s.r.l. ha inserito (versione 04.03) una procedura dedicata ad alcuni tipi
di Pompe.
Pompe Speciali Tipo 1
Il progetto è finalizzato all’ottenimento di una pompa che presenta bassi livelli di vibrazioni e
rumorosità funzionando senza aree di incapsulamento che producono oscillazione di pressione e
vibrazioni.
La particolare forma del profilo riduce queste condizioni critiche.
L’utilizzo di un particolare profilo elicoidale con angolo ß ( default 22°) è stato utilizzato al fine di
ottenere un adeguato Rapporto di Condotta atto a garantire il trascinamento della vite condotta.
Il valore di ß influisce sui valori dei coefficienti di addendum e dedendum.
Per compensare le spinte assiali, derivanti dall’elica, sono previsti adeguati canali di
compensazione che garantiscano anche la lubrificazione di entrambe le testate delle viti.
All’intero profilo può essere applicato un gioco di accoppiamento gestibile dall’operatore.

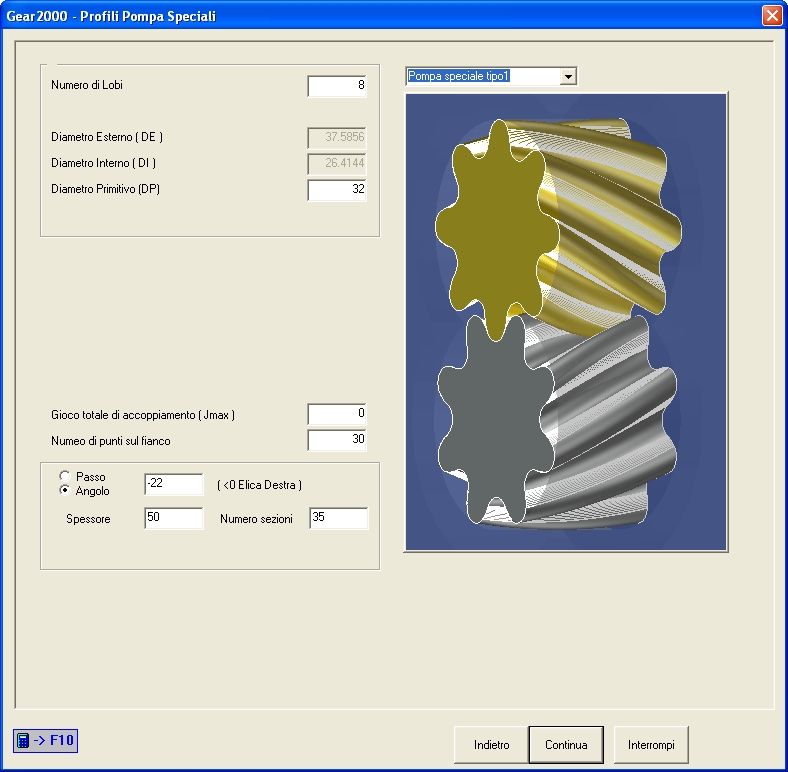

-Esempio di DIALOG per Pompa Speciale Tipo 1-

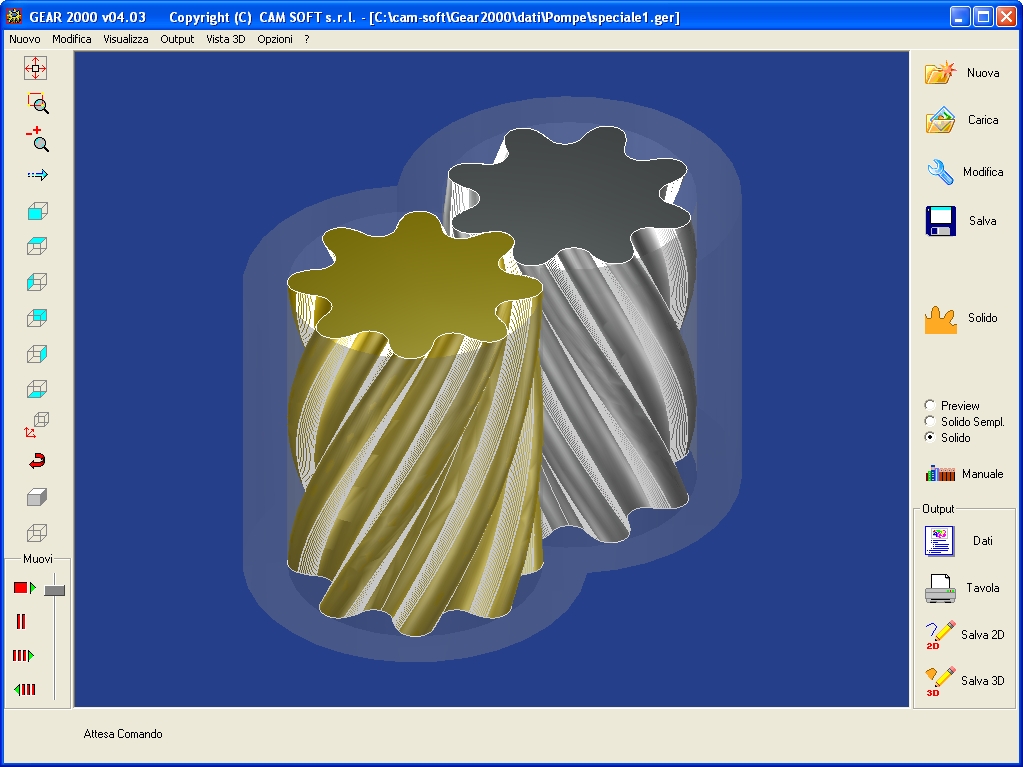

-Solidi generati di una Pompa Speciale Tipo 1-

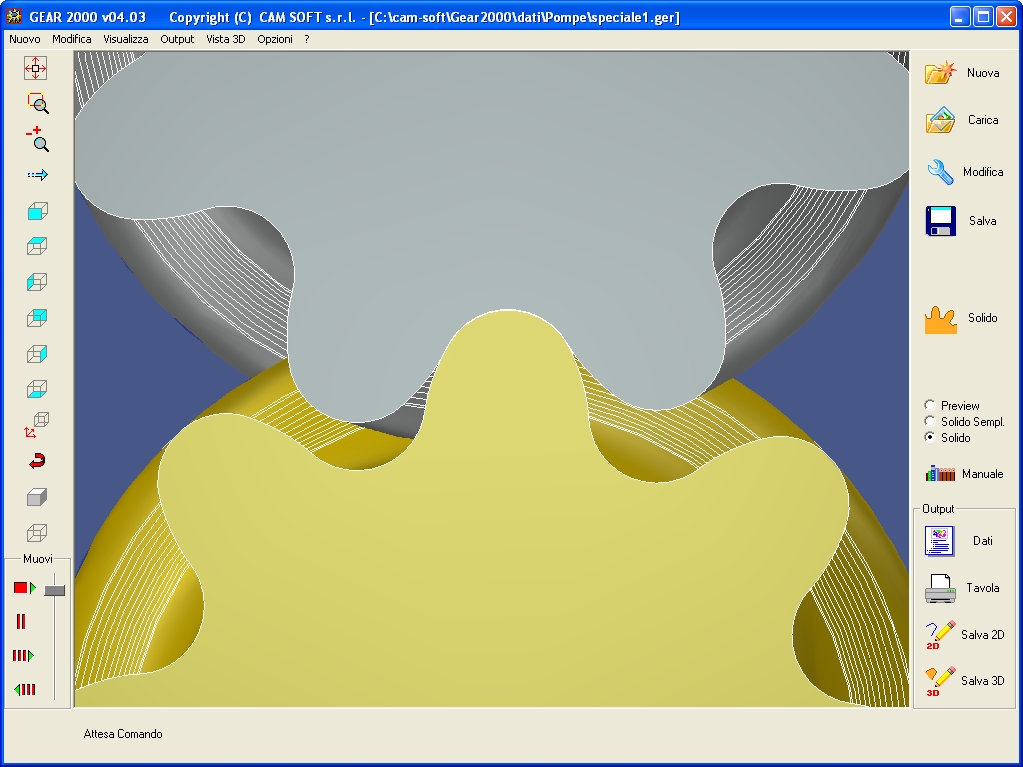

-Ingrandimento ingranamento in una Pompa Speciale Tipo 1-
Pompe Speciali Tipo 2 e 3
Sono Pompe Circolari a Dentatura Diritta Interna
Si presentano due tipologie:
1. Tipo 2 con Z1 (dispari) e Z2 = (Z1 + 1) (pari).
2. Tipo 3 con Z1 (dispari) e Z2 = INT(Z1 * Coeff.) (intero dispari maggiore)
In entrambi i casi il pignone conduttore è montato fisso, in posizione disassata rispetto alla
corona con eccentricità che sarà calcolata.
Il Tipo 3 presenta una lingua di separazione del flusso del liquido da pompare, la tenuta è
effettuata fra i fianchi esterni dalla linguetta separatrice ed il diametro esterno dei denti; la
linguetta può essere divisa in due parti, una fissa nel Case, l’altra oscillante.
L’oscillazione della linguetta può essere pilotata da una molla o idraulicamente al fine di
compensare eventuali giochi di accoppiamento e migliorare la tenuta.

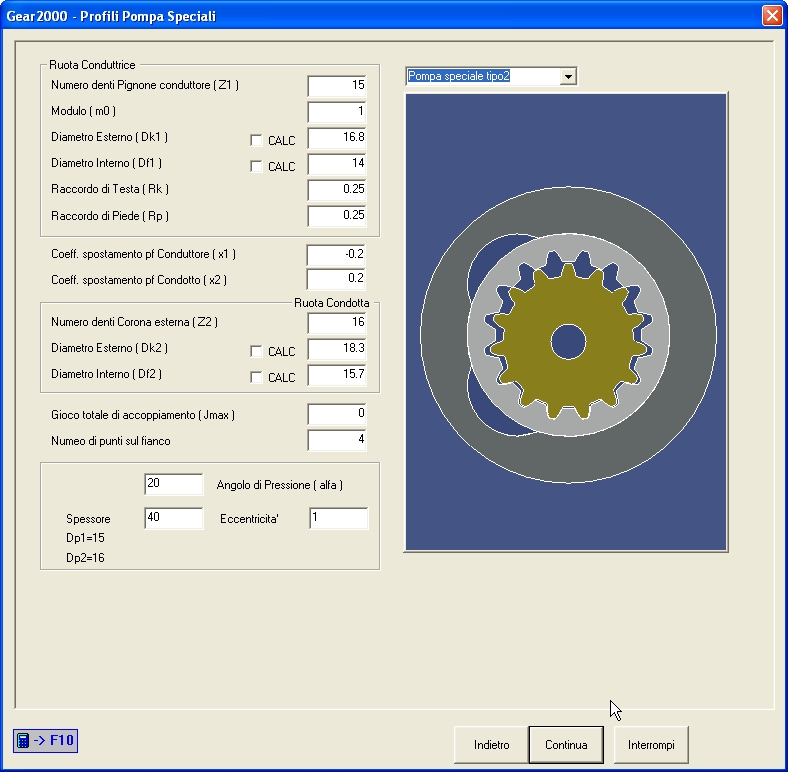

-Esempio di DIALOG per Pompa Speciale Tipo 2 con Z1 sempre dispari e Z2 sempre uguale a Z1+1 (pari)-

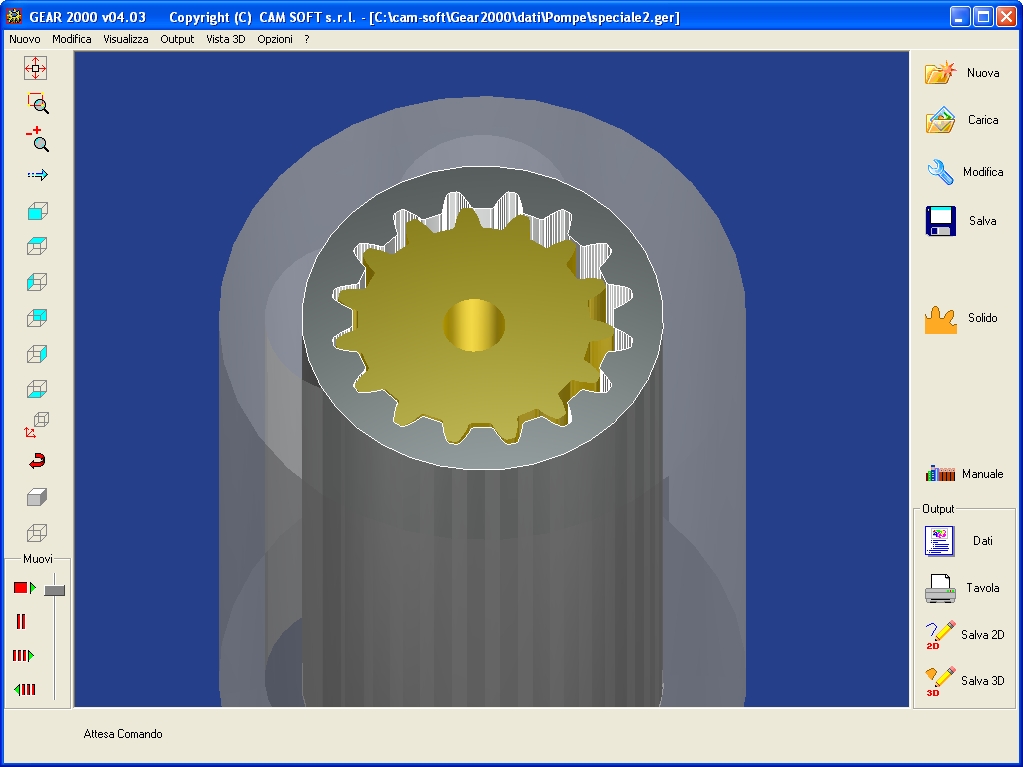

-Solidi generati di una Pompa Speciale Tipo 2-

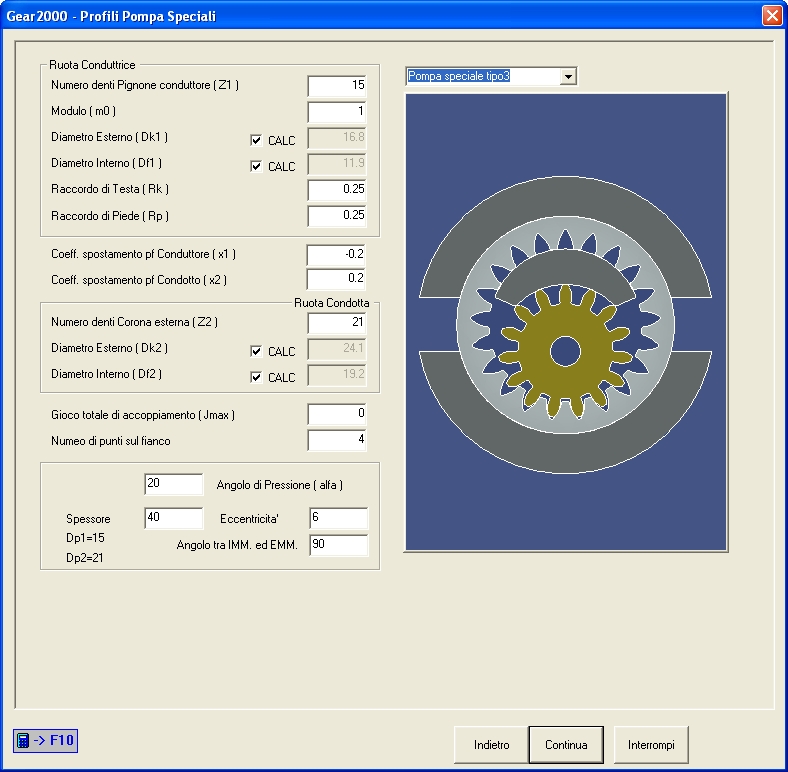

-Esempio di DIALOG per Pompa Speciale Tipo 3 con Z1 sempre dispari e Z2 sempre uguale a Z1*Coeff. arrotondato
all'intero dispari maggiore-

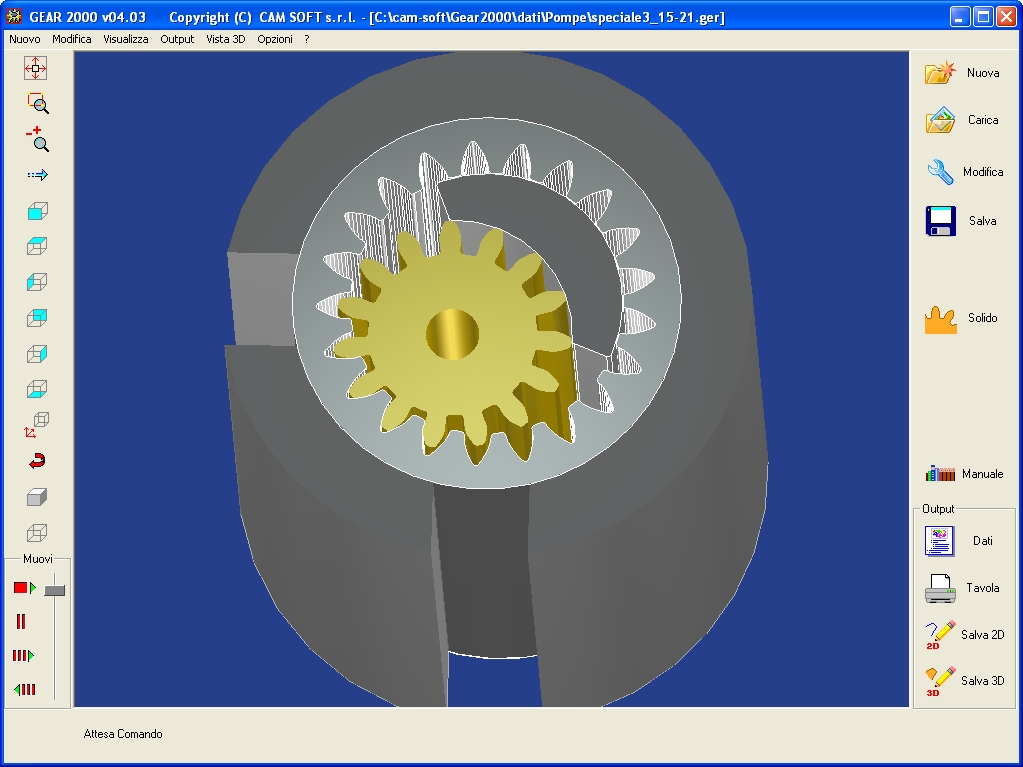

-Solidi generati per Pompa Speciale Tipo 3 con Lunetta-
