Sezioni di Solidi

Sui Solidi attivi nella finestra 3D è possibile eseguire operazioni utili alla verifica dimensionale degli oggetti creati.

Sezione Assiale Vite
Ricava la geometria 2D degli oggetti attivi ( in rosso nell'immagine sottostante ) che puo' essere salvata nel vari formati CAD disponibili ( Dati ed Export file 2D ).

graphic

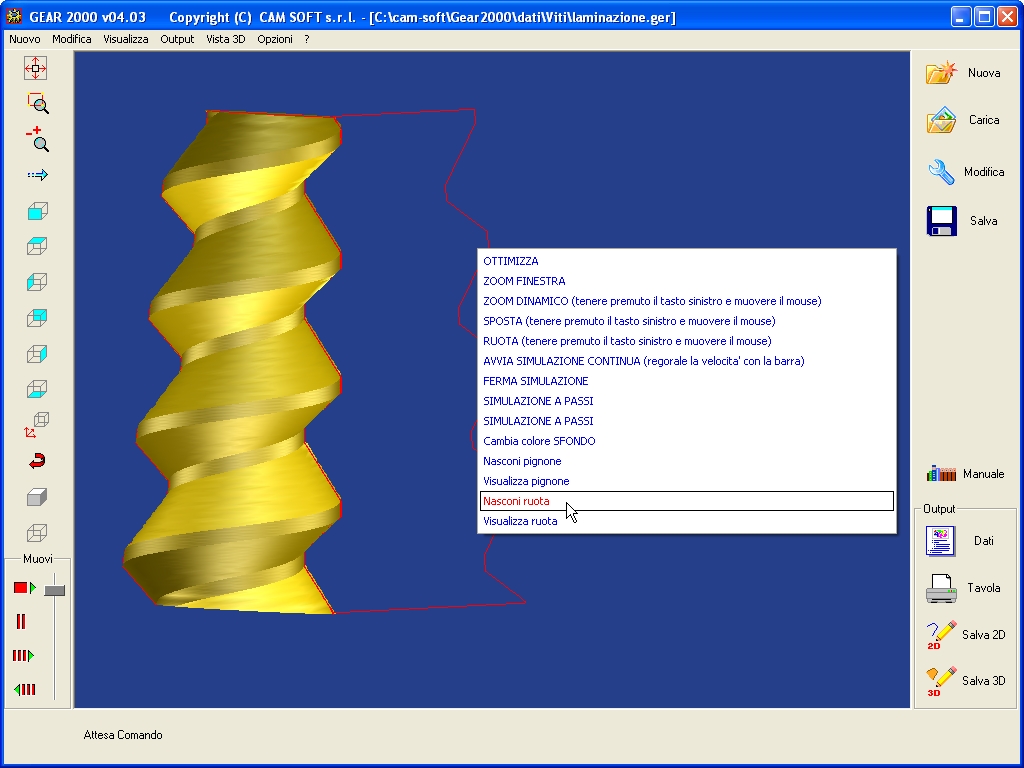

Con le Opzioni di visualizzazione dei Solidi ( disponibili premendo il tasto destro del mouse sullo sfondo della finestra 3D ), è possibile nascondere uno od entrambi i Solidi per meglio evidenziare la geometria 2D del taglio.
graphic

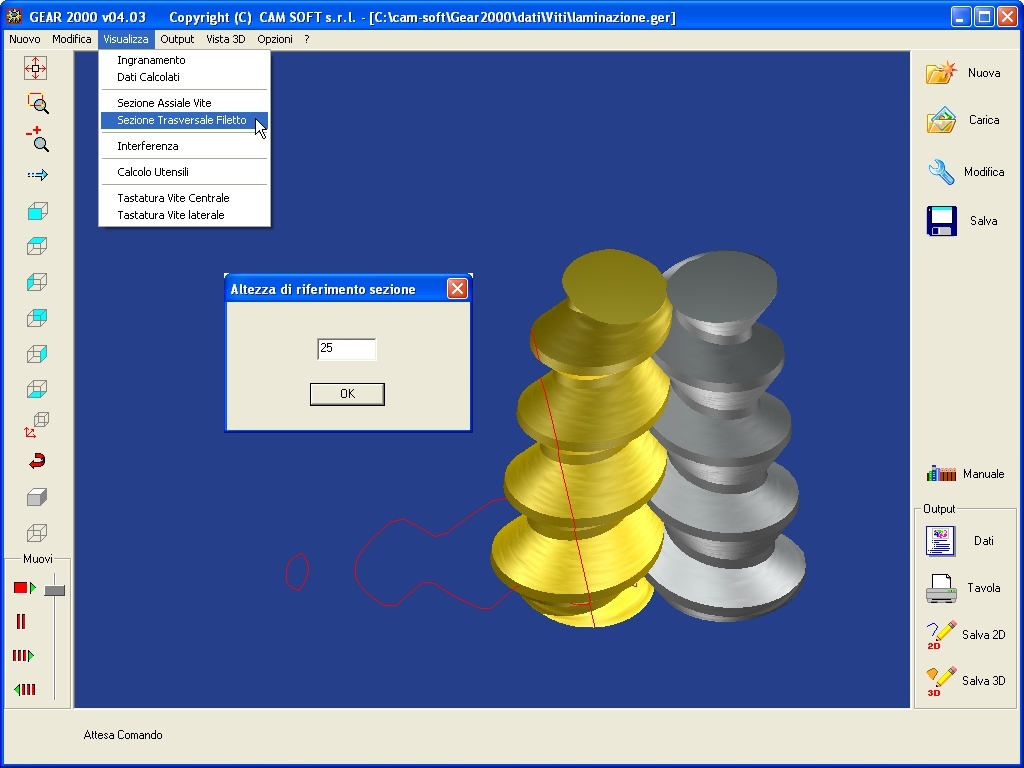

Sezione Trasversale Filetto
Ricava la geometria 2D del filetto ( in rosso nell'immagine sottostante ) ad un' Altezza richiesta ed inclinata dell' Angolo dell'Elica. La Sezione ottenuta puo' essere salvata nel vari formati CAD disponibili ( Dati ed Export file 2D ).
graphic
