Una volta generati i solidi vengono attivati , nella parte sinistra della finestra principale, i comandi
di Visualizzazione in parte disponibili anche nel menù a discesa che appare quando si
CLICKa
con il tasto destro del Mouse sullo sfondo.
Contemporaneamente vengono attivati una serie di comandi a sinistra nella finestra principale:
I comandi per la
Visualizzazione Grafica servono per verificare l'ingranaggio, per simulare
l'ingranamento ed ingrandire le zone interessate. I comandi sono molto semplici e servono ad avviare, arrestare e gestire la rotazione degli oggetti
oltre a selezionare le viste desiderate, nell'ordine dall'alto al basso abbiamo
Ottimizza, Ingrandisci Finestra, Ingrandimento Dinamico, Sposta, Vista Frontale,
Vista da sopra, Vista da sinistra, Vista da dietro, Vista da destra, Vista da sotto,
Vista Assonometrica ( Default ), Ruota,
Modello Solido ( Default ), Modello in Wireframe (lento).
Alcuni di questi comandi sono anche disponibili in un menù a discesa che compare premendo
sullo sfondo con il tasto destro del mouse, inoltre, ruotando la rotellina del mouse si ottiene
l'effetto di Zoom Dimanico.
Racchiusi in Muovi poi ci sono i comandi per la simulazione del movimento:
Play (inizia la simulazione), Pausa , Step e Step invertito
che muove la posizione di un passo
definibile premendo sul cursore a discesa ( il numero 1 indica i gradi per ogni passo ).

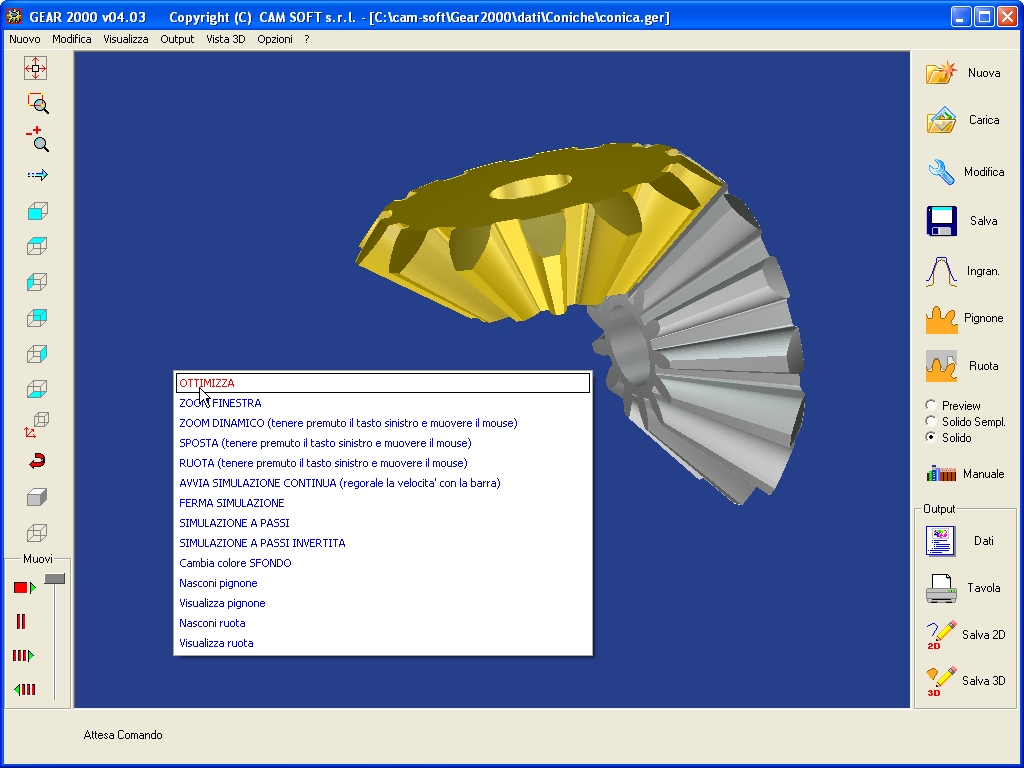

-comandi grafici disponibili nel menù a discesa che compare premendo sullo sfondo con il tasto destro del mouse-
Per selezionare gli oggetti da esportare ( file Output ) in formato IGES 3D cliccarli
singolarmente (i contorni si accendono di bianco) o in gruppo tenendo premuto il tasto SHIFT.
Inoltre la rotella del mouse, associata al tasto CTRL della tastiera,
permette di accedere in modo veloce a diversi comandi di visualizzazione:
· per lo zoom dinamico ( + e - ) ruotare la rotella
oppure tasto CTRL+SX premuto e movimento del mouse.
· per ruotare il solido tenere premuta la rotella e muovere il mouse.
· per spostare il solido ( PAN ) tenere premuta la rotella insieme a CTRL.
· per rendere il solido trasparente
, dopo averlo selezionato, ruotare la rotella insieme
al tasto CTRL.

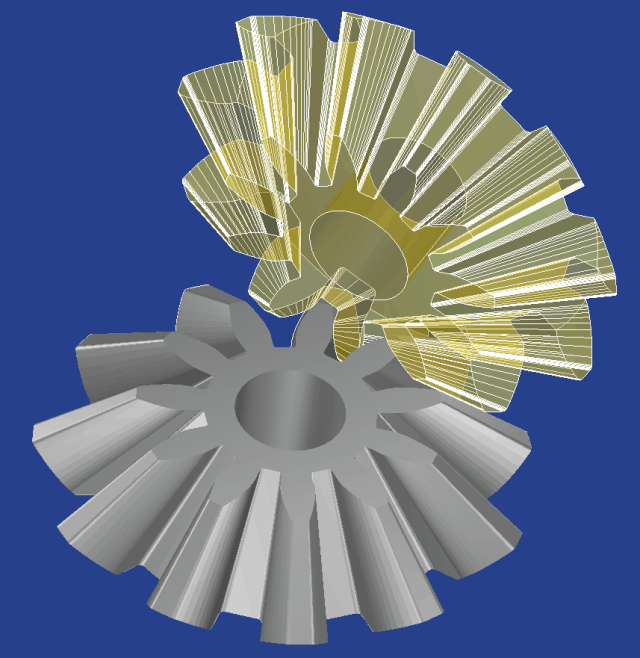

-trasparenza del solido selezionato-

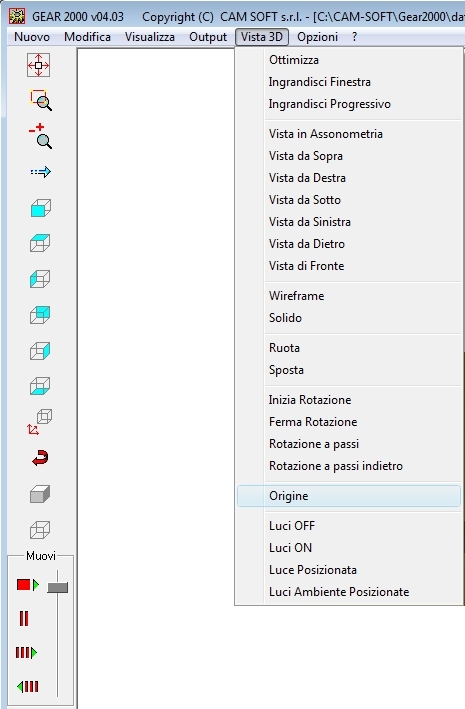

Oltre ai comandi sopraelencati, sono disponibili altre utility grafiche nel menù Vista 3D:

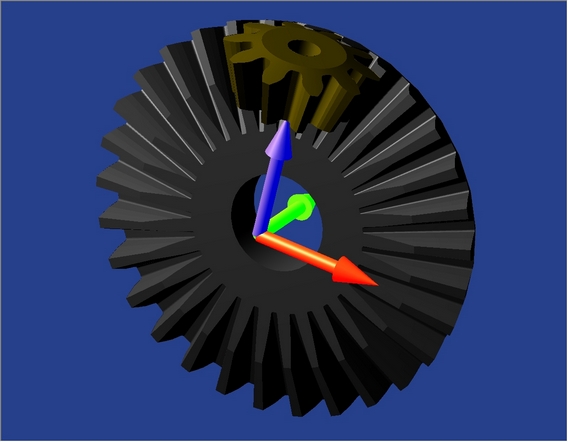

Origine
Visualizza lo Zero del solido disegnando tre frecce che identificano gli assi:
Rossa=X positiva , Verde=Y positiva e Blu=Z positiva.
-Assi-
Luci
Le varie opzioni cambiano il modo di illuminazione dei solidi generati.
-Luci ON-
|
-Luci OFF-
|
-Luce Posizionata-
|
-Luci Ambiente Posizionate-
|
