GEAR2000 Help - Output - Tabella
Precedente Inizio Prossimo

Tavola grafica

graphic Tavola
Crea una tabella con disegno da plottare o esportare in DXF per poter importare l'ingranaggio
( e la tabella ) in qualsiasi disegno CAD.
La plottatura , come la scrittura dei files MI e DXF , é riferita all’elemento attivo nella finestra 3D.

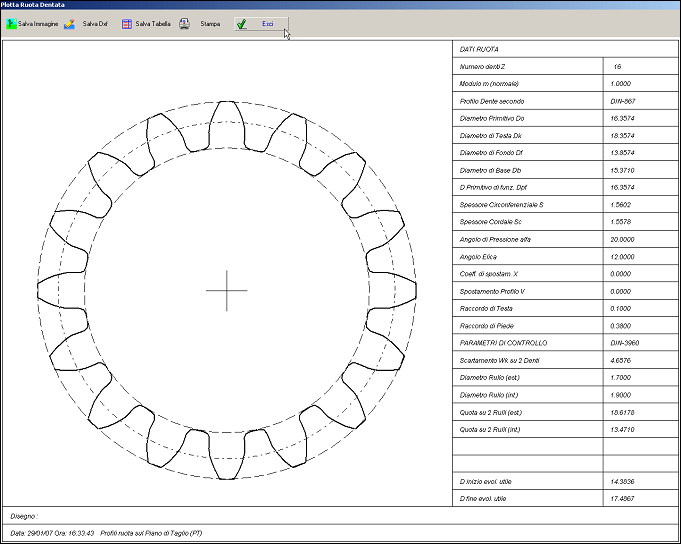

Compare una nuova finestra con la visualizzazione dell'output che può essere:

?     Salva Immagine in formato .BMP (Bitmap Windows) per importarlo in documentazioni grafiche.
?     Salva DXF per importarlo in un file CAD.
?     Salva Tabella in formato testo .TXT per avere un output più generico possibile .
?     Stampa per plottarlo su stampante o plotter.

graphic
-Plottatura della Tavola-


GEAR2000 Help
