Configurazione e personalizzazione
É possibile configurare GEAR2000 in modo che ,quando inizia una nuova sessione di lavoro,
alcune impostazioni vengano lette sempre uguali.
Utilizzando il comando Personalizza del menù Opzioni si possono cambiare :

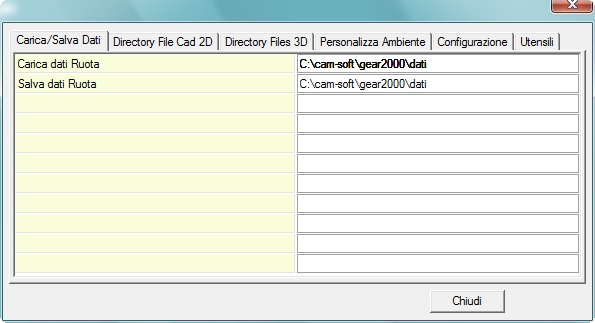

-Cartelle (Directory) 'Carica/Salva i Dati' , i files di GEAR2000-
- 'Directory File Cad 2D' , per export files DXF ed MI di GEAR2000-
cliccando nello spazio bianco dietro la cartella corrente, appare il pulsante in fondo a destra del
nome selezionato
, cliccandolo si entra
nella DIALOG-BOX di selezione della Directory.
Muovendosi fra queste , una volta selezionata quella desiderata , occorre cliccare il pulsante OK
per rendere effettiva la modifica.

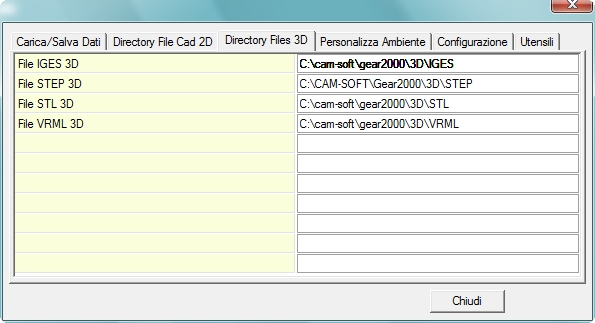

- 'Directory File 3D' , per export files IGES, STEP, STL ed VRML di GEAR2000-

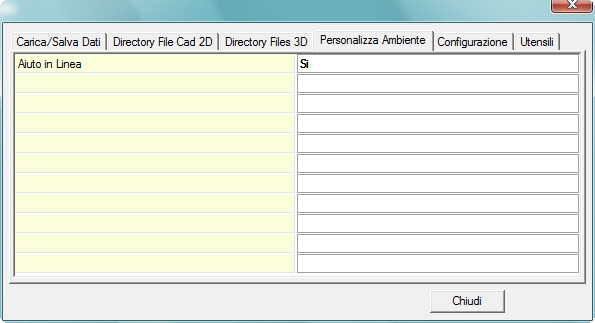

- 'Personalizza Ambiente' di GEAR2000-
Aiuto in Linea : Si/No : se =Si quando il cursore del Mouse rimane fermo
per qualche secondo
sull'icona
di un comando, appare una finestrella di testo che ne descrive
il funzionamento.

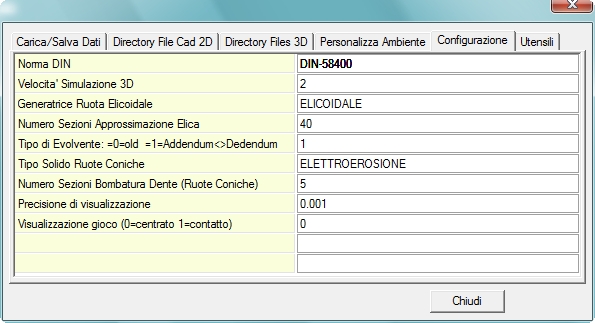

- 'Configurazione' di GEAR2000-
Norma DIN :
Norma di default per costruzione ingranaggi.
Velocità Simulazione 3D: da 1 a 10 : indica la velocità di rotazione dei Solidi,
1 lento, 10 veloce.
Generatrice Ruota : Definisce il modo di calcolo del solido nel caso di ruota elicoidale.
Utilizzare DRITTA per ottenere il solido adatto al taglio con elettroerosione a filo.
I profili alto e basso sono collegati tramite una generatrice rettilinea.
Utilizzare ELICOIDALE o THRU SECTION per ottenere un solido adatto alla fresatura
composto da piu' facce che approssimano l'elica secondo il numero di sezioni definite
dalla voce seguente 'Numero
Sezioni Approssimazione Elica'.
Tipo di Evolvente : 0/1
: se =1
la densita' dei punti nel calcolo dell'evolvente viene gestita in
modo diverso
nelle 2 zone sotto e sopra il diametro primitivo.
Tipo Solido Ruote Coniche : Definisce il modo di calcolo del solido nel caso di ruota conica.
ELETTROEROSIONE : i profili alto e basso sono proiettati sui piani di taglio per la
lavorazione
con elettroerosione a filo.
FRESATURA : il solido rispetta le caratteristiche adatte alla
lavorazione di
fresatura.
Numero Sezioni Bombatura Dente per Ruote Coniche : Definisce il numero di sezioni utilizzate
per
applicare alla forma del dente la
bombatura
necessaria a garantire il
contatto
sulla parte centrale della sua
lunghezza.
Precisione di visualizzazione : Modifica solamente la precisione
del Solido visualizzato, non di
quello
generato e poi Exportato nel file CAD 3D.
Visualizzazione gioco : 0/1 : Dis/Attiva la visualizzazione del 'gioco a contatto'
Mettere
0 per eseguire la simulazione con il dente del pignone centrato
rispetto
al vano della ruota
(il
gioco e' visibile equamente distribuito su tutti i fianchi).
Mettere
1 per avere i due denti a contatto (situazione reale durante
l'accoppiamento;
il gioco totale e' tutto visualizzato tra un fianco pignone
e
un fianco ruota).

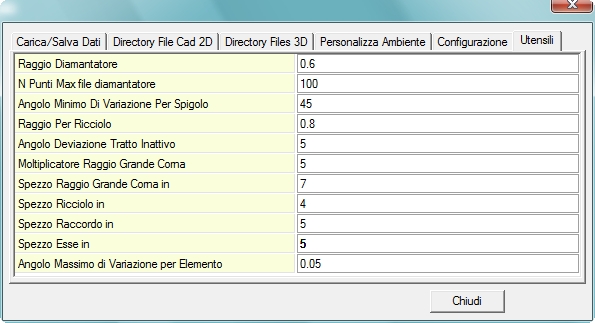

- 'Utensili' di GEAR2000-
