Per il calcolo del profilo è proposto un metodo, con modalità parametriche, che utilizza la
quantità minima di INPUT.
Nell'analisi si prescinde da qualsiasi attività di progettazione.
Questo tipo di pompa presenta i seguenti vantaggi :
1. Grande Portata.
2. Profili Coniugati in contatto o in prossimità di contatto continuo.
3. L’impiego più frequente appare nei motori a carter secco per l’aspirazione
del lubrificante e
relativi vapori dal carter del motore.
Ulteriori impieghi si rilevano nell’industria tessile per il soffiaggio di aria calda per
l’essicazione dei tessuti.
Essendo il compressore Root reversibile può essere utilizzato come compressore o come
pompa, trova quindi un larghissimo impiego nella misurazione della portata di fluidi.
4. Non è necessario lubrificare il contatto fra i rotori in quanto fra di essi è
possibile mantenere
un gioco controllato, fra le superfici coniugate non vi è quindi strisciamento nel moto relativo.
Per ottimizzare il rendimento lo stesso minimo gioco deve essere mantenuto fra rotori e
carter.
E’ parimenti necessario mantenere rigorosamente la posizione reciproca fra i rotori: ciò viene
garantito da una coppia di ruote dentate con rapporto di trasmissione 1 : 1.
5. Fra
gli svantaggi è opportuno notare che la portata istantanea non è costante.
Sono stati sviluppati 4 tipi di profili, tutti con la possibilità di generazione dell'Elica :
1. ROOT a Lobi Cicloidali Normali.
2. ROOT a Lobi Modificati.
3. Bi-Ali.
4. Lobi ad Archi di cerchio ed Inviluppante.
1. ROOT a Lobi Cicloidali Normali.
I diametro ed i profili coniugati sono costituiti da Epicicloidi ed Ipocicloidi ciascuna per il
numero dei Lobi. La dimensione fondamentale è costituita dall’interasse fra i due rotori IY , i due
cerchi primitivi sono sempre supposti uguali, la somma dei loro diametri, C1 + C2 è uguale ad IY.
Anche le rollette R1 , R2 ..... Ri hanno uguale diametro.

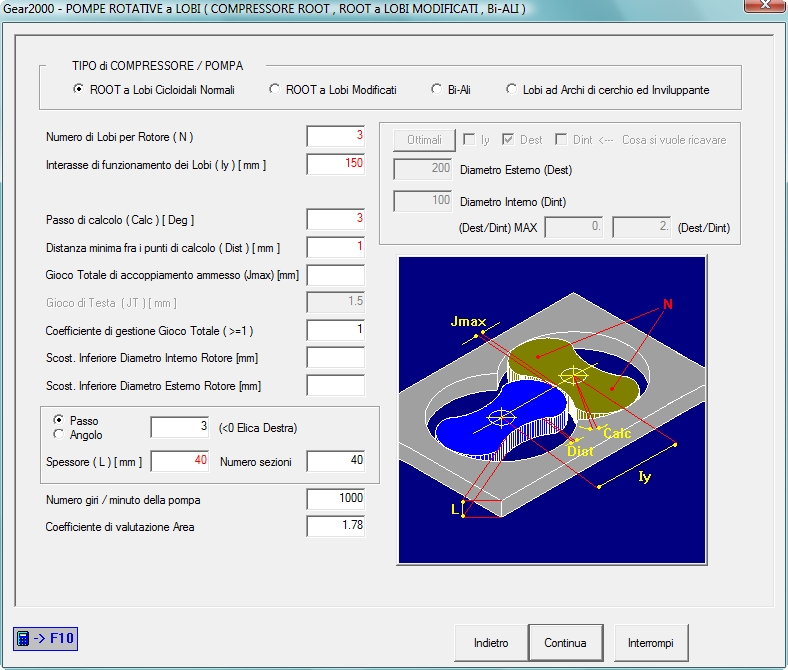

IY : Interasse di funzionamento dei lobi del compressore, distanza tra i 2 centri.
Calc : Passo di calcolo espresso in gradi.
Dist : Distanza minima fra i punti di calcolo ottenuti con Calc (Si suggerisce l’adozione di 0.2 mm)
JMAX : Gioco Max di accoppiamento ammesso,
questo valore consente di definire il valore di Offset (Equidistanza) da applicare al profilo.
Il suo valore è definito dalla seguente : Off = ( JMAX - ( 0.min - 0.max ) /2 ) * K
in cui K è un parametro gestibile dall’Utente che si prefigge di garantire la presenza di un gioco
minimo anche quando Iy risulta essere realizzato con il valore minimo di scostamento.
Il valore di Off risulta sempre < 0
K assume invece valori sempre > 1 ( Si suggerisce l’adozione di 1.1 ).
Il riquadro contenente lo Spessore è stato ampliato con l'inserimento delle variabili Passo, Angolo
e Numero sezioni per poter creare il modello solido con l'Elica
( generato se il flag è impostato su Preview, Solido semplice, Solido ).

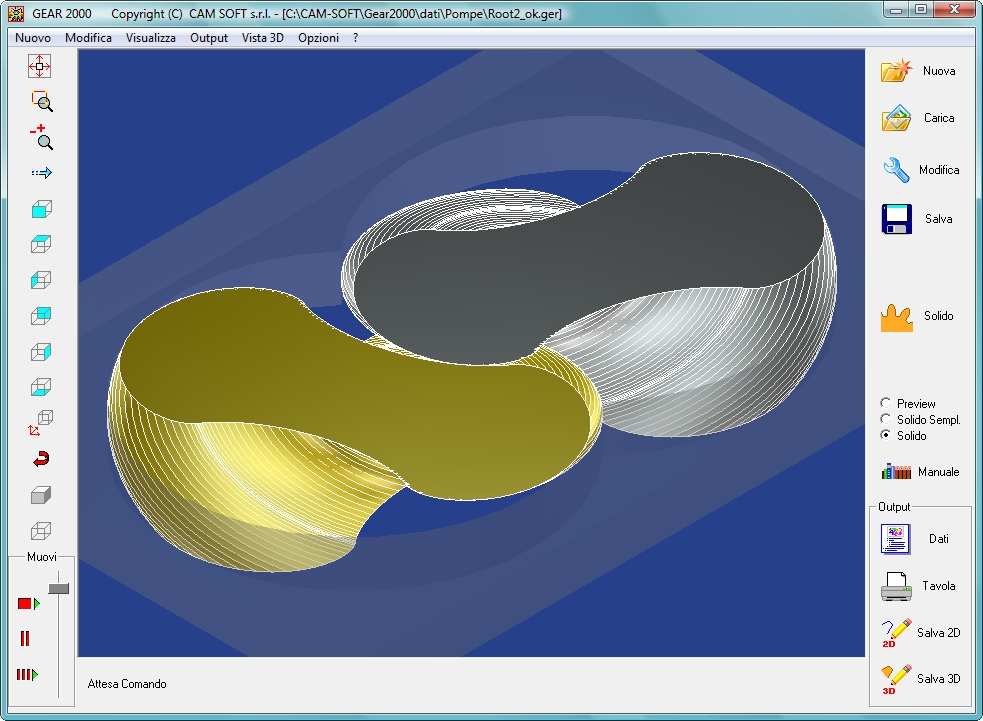

-Compressore di ROOT a 2 Lobi con Elica ( Solido )-
Verifica della portata della pompa :
La portata è calcolabile parametricamente rispetto al numero dei Lobi ed al rapporto fra l’area
delle camere e l’area del quadrato avente lato uguale all’interasse fra i lobi, il parametro
utilizzato è denominato “K” (per N=2 vale 1,78). La portata è espressa in litri / min.
( Valido per solidi generati in Preview ).

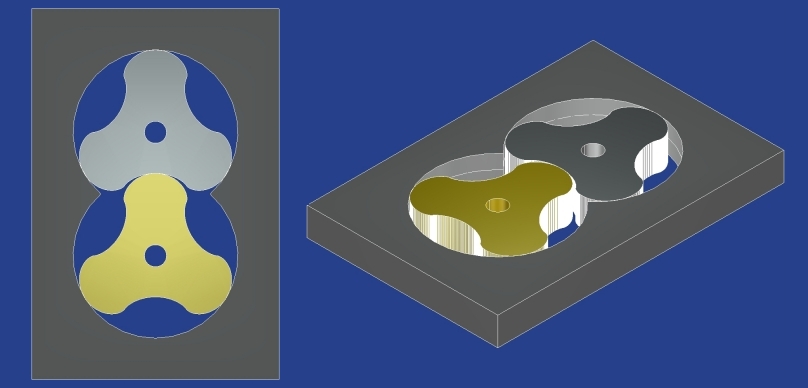

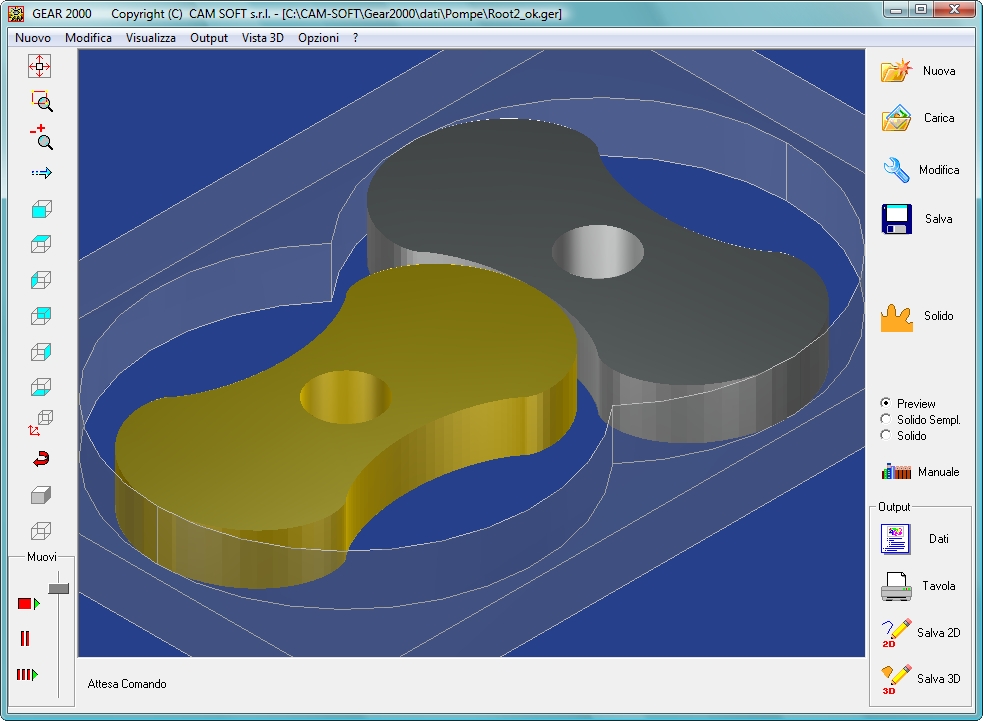

-Compressore di ROOT a 2 Lobi ( Preview )-
2. ROOT a Lobi Modificati
Sono caratterizzati da un diverso rapporto tra il Dint ed il Dest rispetto ai ROOT Normali.

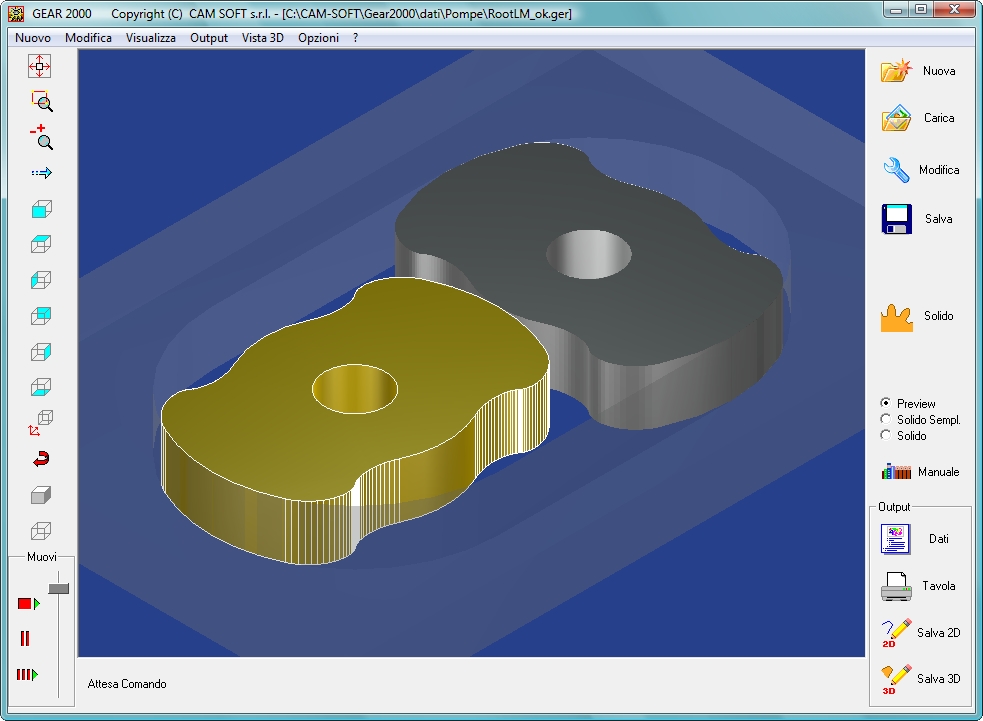

-Esempio di ROOT a 2 Lobi modificati ( Preview )-

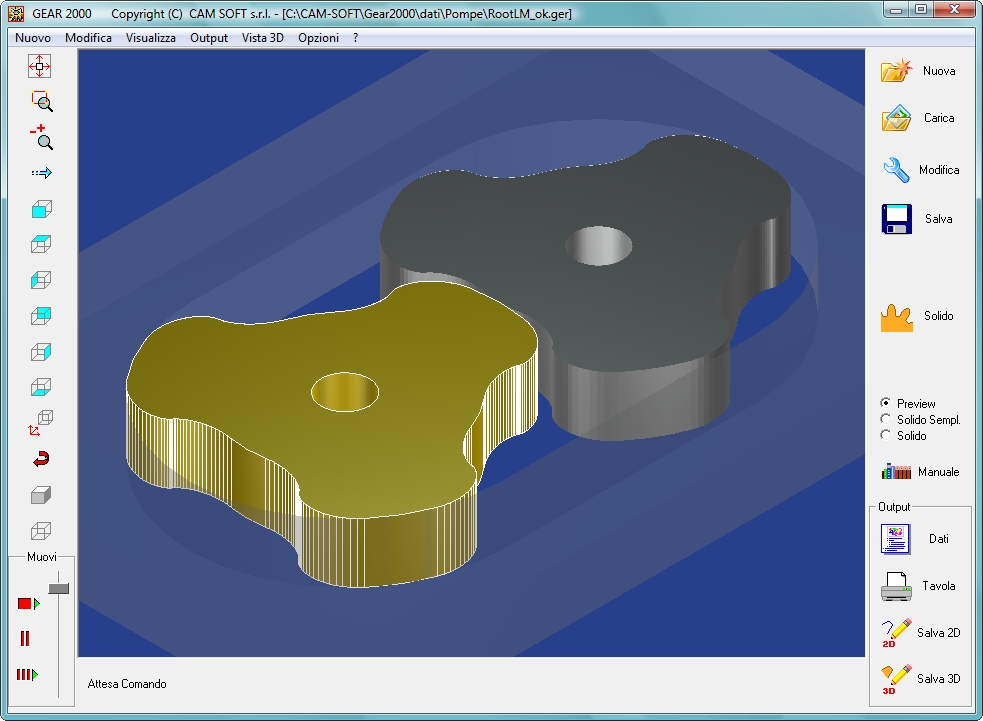

-Esempio a 3 Lobi-
3. Pompa rotativa a Lobi Bi-Ali
Ultimamente è stata implementata la possibilità di generarli anche con più di 2 lobi.

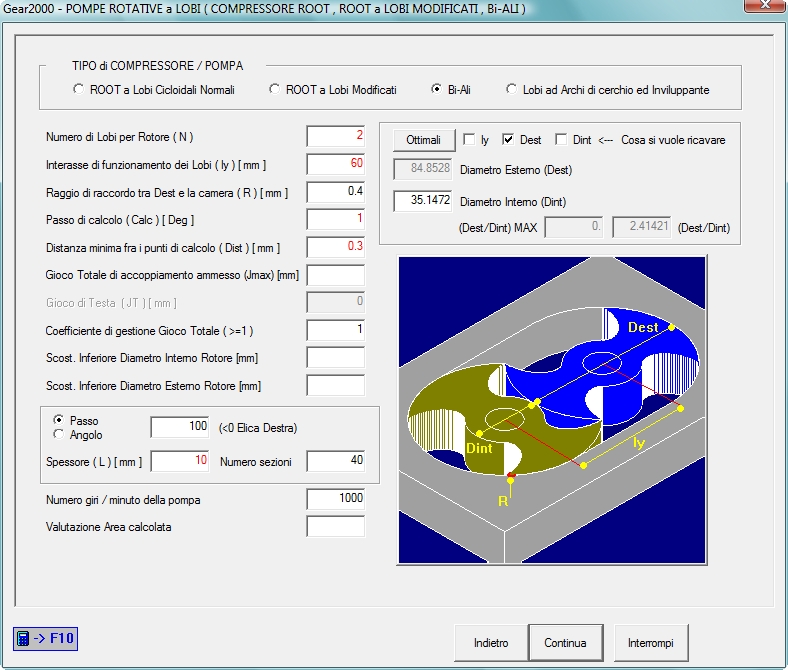

-DIALOG per Bi-Ali-

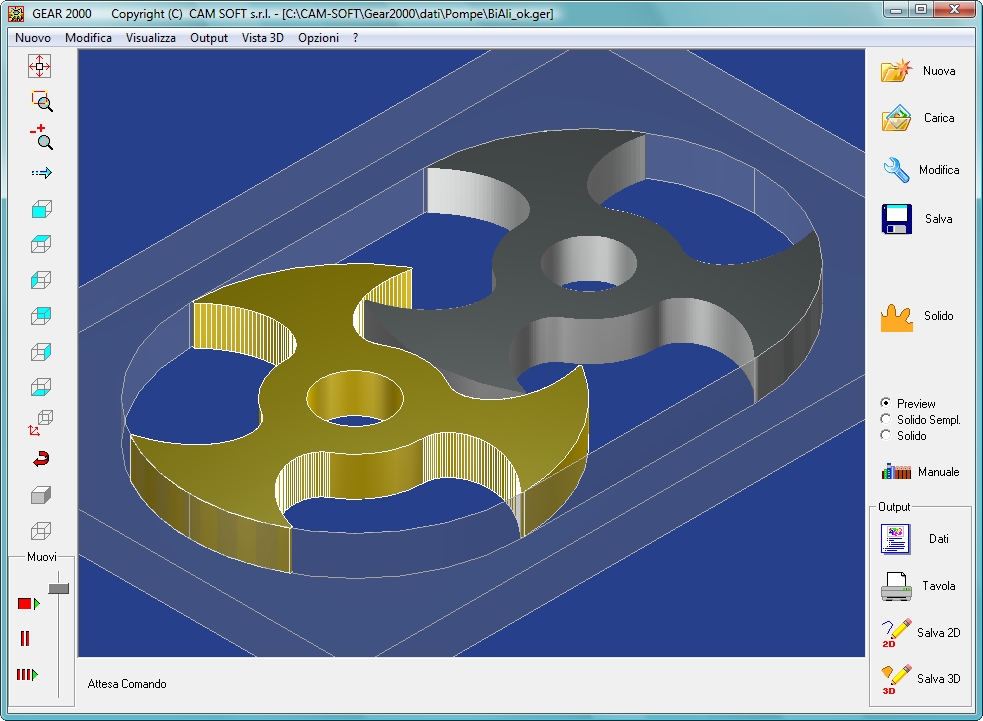

- Preview del solido Bi-Ali con 3 Lobi -

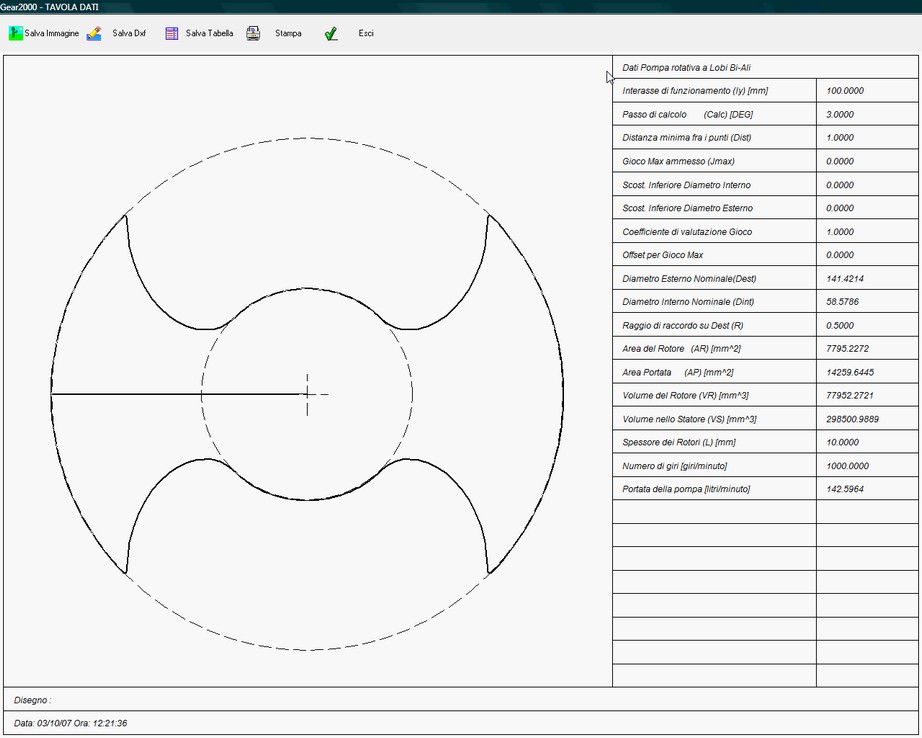

-Esempio di Tavola con calcolo di Volumi e Portate ( solido Preview )-

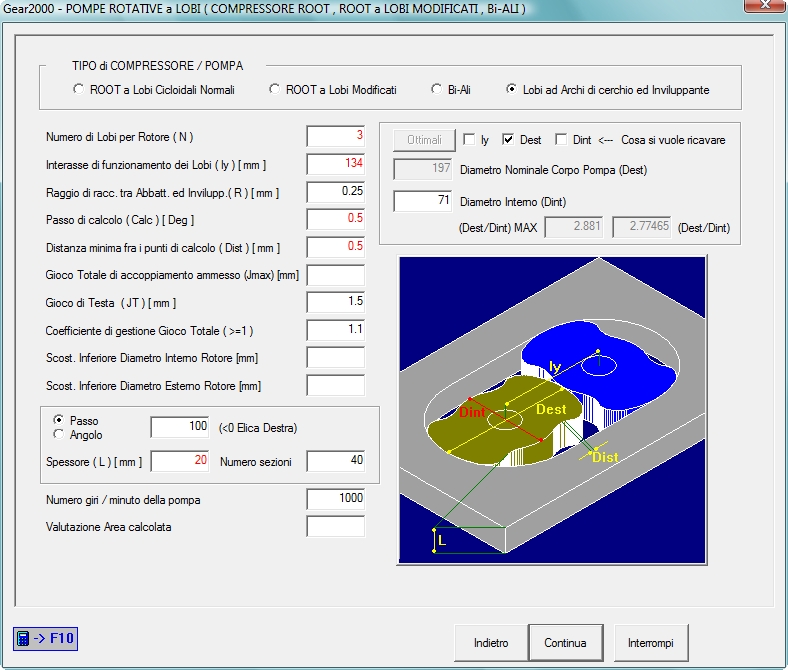

4. Pompe rotative con Lobi ad Archi di cerchio ed Inviluppante
Dove possibile è stato inserito un arco di cerchio ed inoltre sia per questo tipo che per i ROOT a
Lobi Modificati la possibilità di selezionare il parametro da ricavare da diversi dati in input.
-Esempio di report HTML-
