IngranamentoViene ve
rificato tra Pignone e Ruota oppure tra Ruota e Cremagliera ; compare una nuova
finestra, alternativamente per Ruota o Pignone , nella quale é possibile verificare il gioco in
funzione di una variazione d'interasse, verificare il valore del rapporto di condotta ed ingrandire e
parametrizzare la simulazione inserendo l'angolo di partenza ed il passo angolare.

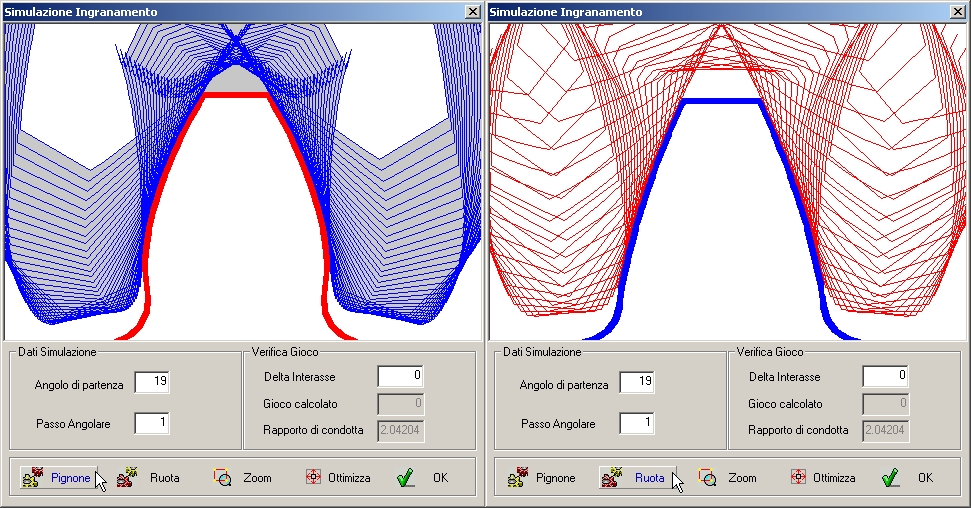

-Ingranamenti Pignone e Ruota, Ruota e Pignone-
Se durante la simulazione dell'ingranamento, il profilo del dente non viene rappresentato in modo
corretto, é possibile che si debba agire sul Numero di Punti inserito, infatti tale numero indica
quanti punti sono richiesti nella definizione del profilo dell'evolvente.
Si consiglia di inserire un punto per ogni mezzo millimetro di altezza del dente.
Se il numero inserito é troppo basso, l'approssimazione del fianco puó comportare una variazione
sul calcolo delle quote rulli o della quota di Wildhaber.
Se il numero é troppo elevato, la ridotta dimensione degli archi tangenti potrebbe compromettere
la precisione nella definizione degli stessi nel formato ISO.
Un altro risultato disatteso si può verificare se i dati del raccordo di piede o di testa non sono
conformi alle norme DIN ed incompatibili con le dimensioni del dente (generalmente troppo
grandi).
ATTENZIONE ! Dalla versione 4.04 l'inserimento del valore di Delta Interasse determina la
visualizzazione del Gioco Calcolato anche nella simulazione dell' ingranamento tra i solidi
nella Finestra 3D. GEAR2000 Help
