Riassunto di tutti i Comandi presenti in GEAR2000
- Menù 'Nuovo' di GEAR2000-
Nuovi Dati : Azzera i contenuti delle DIALOG per ripartire con un Nuovo Lavoro.
Carica : Carica i dati di un lavoro precedentemente salvato con il comando nel Menù
Output->Salva Dati.
Files Recenti : Lista degli ultimi progetti caricati/salvati. Chiudi : Esce dal programma GEAR2000.
_____________

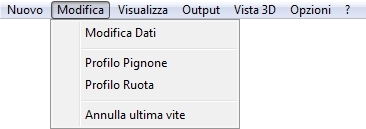

- Menù 'Modifica' di GEAR2000-
Modifica Dati : Modifica i dati del lavoro in corso.
Profilo Pignone : Modifica i dati del Pignone o del primo oggetto costruito.
Profilo Ruota : Modifica i dati della Ruota o del secondo oggetto costruito.
Annulla ultima vite : Annulla
l'ultimo segmento di vite definito (co-rotante o contro-rotante)
_____________
- Menù 'Visualizza' di GEAR2000-
Ingranamento : Visualizza l'ingranamento della Ruota con il Pignone.
Dati Calcolati : Visualizza i dati degli oggetti costruiti.
Sezione Assiale Vite : Calcola la sezione assiale della vite attiva, permettendone poi il
salvataggio in formato CAD-2D.
Sezione Trasversale Filetto : Calcola la sezione trasversale della
vite attiva, permettendone
poi il salvataggio in formato CAD-2D.
Interferenza : Calcola l'interferenza tra i solidi attivi visualizzando in rosso le zone
in contatto.
Calcolo Utensili : Attiva il menu per l'inserimento dei dati necessari al calcolo degli utensili utili
alla lavorazione degli elementi con elica (viti, pompe e ruote
elicoidali).
Tastatura Vite Centrale : Calcola i dati utili alla tastatura degli elementi con elica
(viti, pompe e ruote elicoidali)
permettendo la verifica dimensionale del pezzo.
Tastatura Vite Laterale : Calcola i dati utili alla tastatura della vite laterale
(quando
e' stata definita una pompa a 3 viti)
permettendo
la verifica dimensionale del pezzo.
_____________

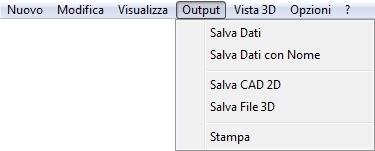

- Menù 'Output' di GEAR2000-
Salva Dati : Salva il lavoro corrente.
Salva Dati con Nome : Salva il lavoro chiedendo il nome con cui salvare il file.
Salva CAD 2D : Salva in un file CAD 2D ( formato DXF , MI o TXT ) il profilo attivo
oppure le sezioni o i profili utensile eventualmente calcolati.
Salva File 3D : Salva il Solido in un file CAD 3D ( formato IGES3D, STEP, STL o VRML ).
Stampa : Stampa i dati degli oggetti costruiti.
_____________
- Menù 'Vista 3D' di GEAR2000-
Vista 3D : insieme di comandi grafici, vedi la sezione Finestra 3D. _____________
- Menù 'Opzioni' di GEAR2000-
PostProcessa Mola : Ridefinisce il file TXT con i dati necessari alla diamantatura della mola,
partendo
dal file DXF di un profilo mola eventualmente modificato
da
un CAD esterno.
_____________
- Menù '? HELP' di GEAR2000-
Lo sapevate che... : Serie di DIALOG contenenti le novità inserite in GEAR2000.
Informazioni su GEAR2000 : DIALOG indicante la versione di GEAR2000.
Manuale : Manuale
On-Line.
Verifica Licenza : Verifica del file password con la Versione di GEAR2000.
Attiva IDModule : Attivazione della chiave Hardware CAM
SOFT s.r.l.
