CAMMA CILINDRICA LINEARE (POSIZIONATORE)

Per generare questo tipo di Camma e' necessario aver definito le Leggi
in base alla Lunghezza Pista Posizionatore.
graphic

Durante la definizione delle leggi, la Lunghezza Tratto si riferisce alla lunghezza in [mm] della Pista lungo l'asse verticale del cilindro; mentre l'Alzata è riferita alla rotazione [gradi] della Camma o,in modo reciproco, del Cedente quando è la Camma ad essere mossa linearmente.

graphic

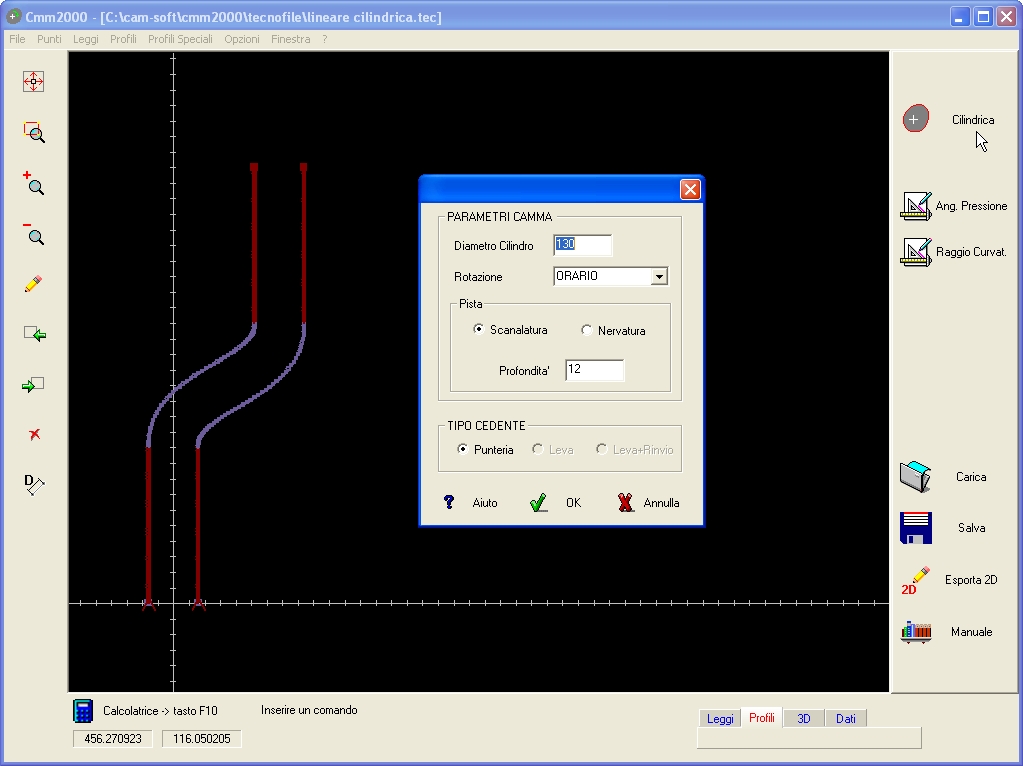

E' possibile definire la Pista sul cilindro in modo che sporga dallo stesso (Nervatura) oppure con un solco entro il quale scorre il Rullo (Scanalatura).

graphic

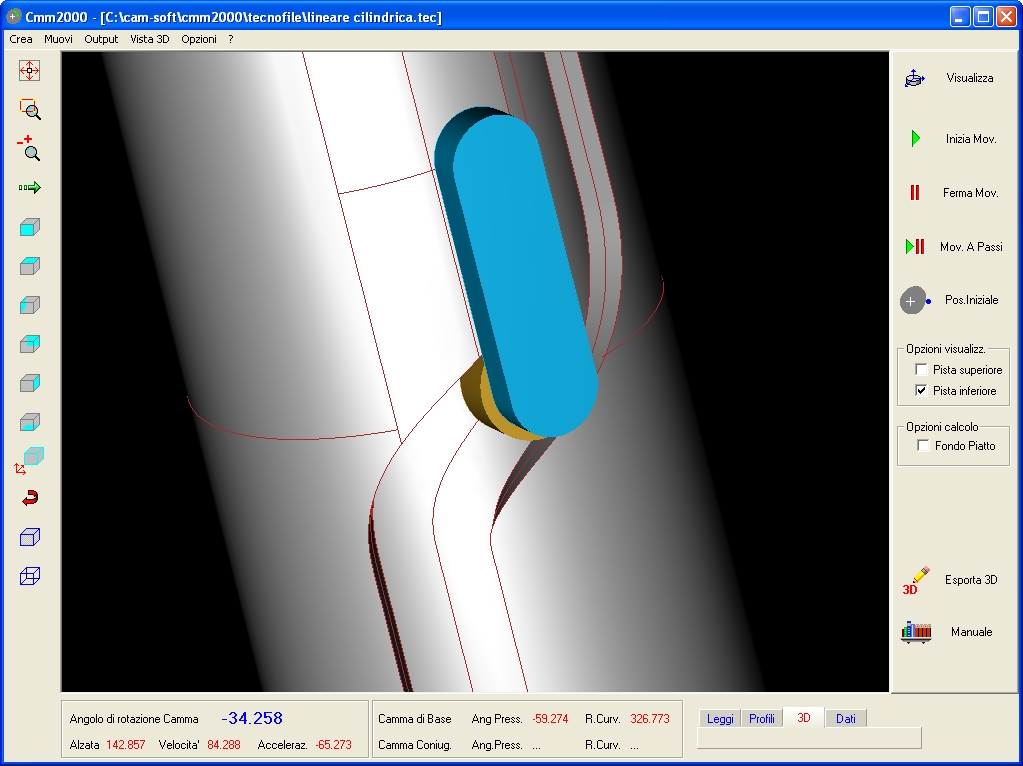

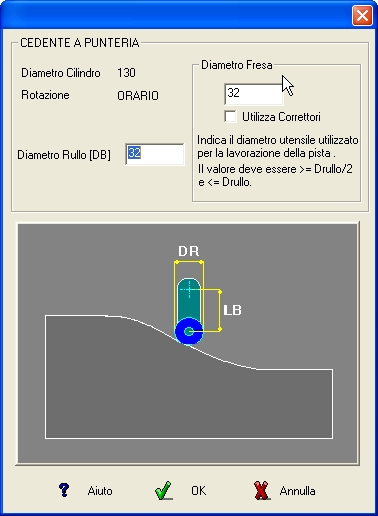

Menu e Solido generato per Pista a Scanalatura.
Per Diametro Fresa ed il CHECK Utilizza Correttori vedere il paragrafo Camma Cilindrica.
graphic






graphic

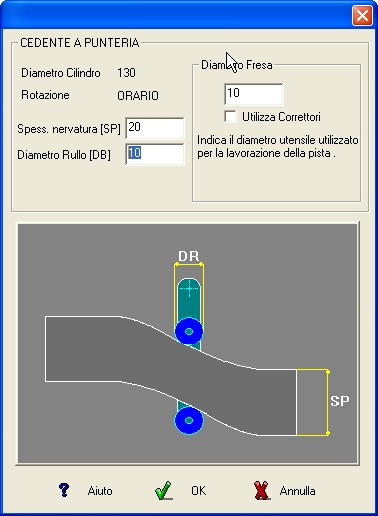

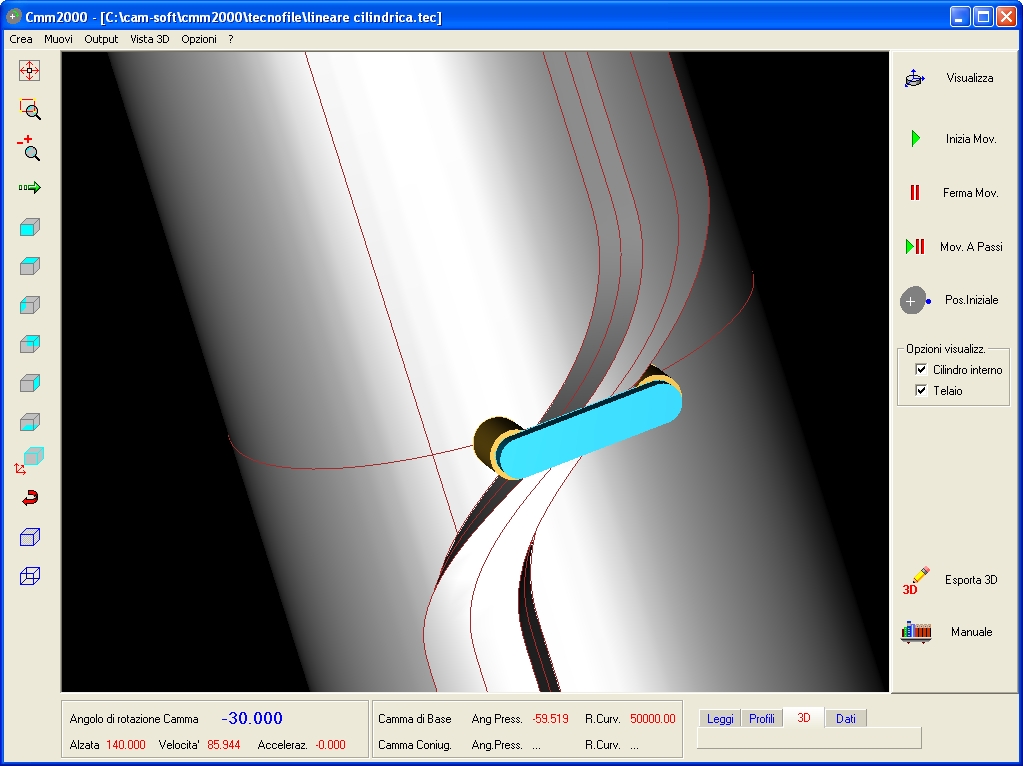

Menu e Solido generato per Pista con Nervatura.
Per Diametro Fresa ed il CHECK Utilizza Correttori vedere il paragrafo Camma Cilindrica.
graphic
