CAM SOFT s.r.l.
CMM2000 - Manuale Utente
|
|
|
|
Cronologia delle pubblicazioni :
|
|
|
|
|
|
|
|
Prima edizione Marzo 2005
|
|
|
|
Seconda edizione Giugno 2006
|
|
|
|
Terza edizione Maggio 2007
|
|
|
|
Quarta edizione Gennaio 2010
|
Croci di Malta (Geneva Wheels)
Ruote Stellari (Star Wheels)
Placche di Rotazione (Indexed Turret)
|
|
|
Quinta edizione Giugno 2012
|
Camme Globoidali
|
|
|
Sesta edizione Giugno 2015
|
|
|
|
|
|
|
CMM2000 - Progettazione di Camme e Cinematismi in 3D
|

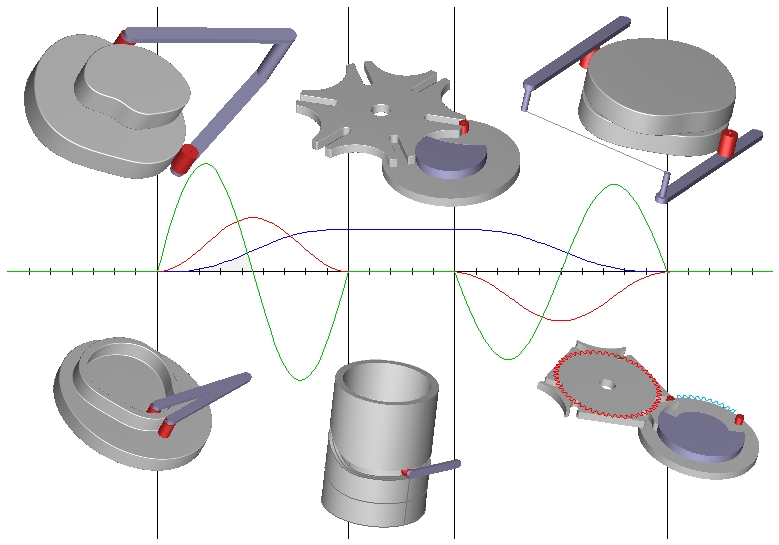

CMM2000 è una applicazione orientata all’analisi ed allo sviluppo di camme piane, cilindriche e
lineari con due approcci di analisi:
Nota la Legge di Moto del cedente, si realizza il profilo della camma con il calcolo simultaneo di
Alzata, Velocità, Accelerazione, Angolo di Pressione, Raggio di Curvatura del profilo con
tracciatura dei relativi diagrammi.
Noto il profilo della camma, si calcola la velocità e l’accelerazione del cedente e si tracciano i
relativi diagrammi.
CMM2000 permette di definire/analizzare anche i profili di meccanismi intermittenti quali Croci
di Malta, Ruote Stellari e Placche di Rotazione.
CMM2000 è integrabile con altri applicativi CAM SOFT s.r.l. orientati alle lavorazione
meccaniche, in molte installazioni è stato integrato con PGL2000 permettendo l’asservimento di
Centri di Lavoro, Fresatrici e Alesatrici a Controllo Numerico (CN).
CMM2000 è in continuo sviluppo e viene sempre arricchito con nuovi tipi di cinematismi speciali
e tipi di Camme diverse , il contratto di manutenzione del software dà diritto a ricevere
gratuitamente gli aggiornamenti di ogni nuova versione.
Funzionalità principali
· Utilizzo di cedenti di diversa natura (piattello, leva, punteria con e senza disassamento)
· Calcolo della camma coniugata correlata alla tipologia del telaio selezionato
( bilancere, parallelogramma, ecc. )
· Calcolo del profilo della camma coniugata con cedente a punteria disassato
· Simulazione grafica 3D del movimento del cedente
· Calcolo e rappresentazione grafica dei valori dell’angolo di pressione e del raggio di curvatura
· Output in formato MI , DXF, IGES , STEP ed altri formati 3D
per il trasferimento del disegno al CAD
· Interfacciamento con il modulo software per la progettazione di cinematismi piani MECAD
( sviluppato dall'Università di Brescia - Dip. Meccanica )
· Report dettagliato dei dati con immagini e tabelle in formato HTML
· Export dei dati in formato Microsoft EXCEL
Benefici
· Utilizzo di molteplici Leggi Matematiche di moto e modificabilità interattiva del risultato
· Definizione della Legge di Moto da parte dell’utente attraverso una qualsiasi funzione del tipo
y=f(x)
· Acquisizione dei punti del profilo da file fornito dal cliente con inserimento dei dati in
modalità cartesiana o polare
· Acquisizione di punti da profilo 2D centrato in 0,0 (es. disegno di camma policentrica)
· Modifica interattiva dei parametri
· Disponibilità di output grafici ed alfanumerici dei dati calcolati e forniti in input
· Output di un file profilo, convertito in tratti di arco di cerchio tangenti, pronto per l’utilizzo in
fresatura
· Passaggio diretto al simulatore CAM ( CutViewer ).
La CAM SOFT s.r.l. non fornisce alcuna garanzia in merito al presente materiale.
Sono in particolare escluse le garanzie implicite sulla commerciabilità e sulla idoneità in rapporto
a impieghi specifici.
La CAM SOFT s.r.l. declina ogni responsabilità derivante da errori contenuti in questo manuale,
o per danni (accidentali o no) derivanti dalla fornitura, interpretazione ed uso dello stesso.
Questo documento ed i supporti magnetici allegati contengono informazioni di proprietà riservata,
protette da diritto d'autore. Tutti i diritti sono riservati. Nessuna delle parti del documento o del
supporto magnetico potrà essere riprodotta (eccetto che a scopo di sicurezza e salvataggio) nè
tradotta in altro linguaggio di programmazione o in altra lingua senza preventivo consenso scritto
della CAM SOFT s.r.l.
Le informazioni contenute in questo manuale sono soggette a variazioni senza preavviso.
I diritti dell'uso di questo documento, dei dischetti ( Floppy ) / delle cartucce a nastro / dei CD
allegati è limitato al solo prodotto di riferimento e non può essere copiato ed esteso a terzi senza
preventivo consenso scritto della CAM SOFT s.r.l.
|
CLICK
CAD
CAM
CD
CN
DIALOG-BOX
CHECK
DXF
MI
Email
NotePad®
PC
Windows®
WIZARD
WordPad®
|
Premere una volta il tasto Sinistro del mouse.
Computer Aided Design.
Computer Aided Manufacturing.
Compact Disc .
Controllo Numerico .
Finestra di dialogo per la selezione di opzioni e dati.
Attiva o Disattiva con una spunta una funzione in CMM2000.
Drawing Interchange File Formats , formato del CAD AutoCAD® .
Model Interface , formato del CAD ME10® di HEWLETT-PACKARD® .
Elettronic mail, Posta elettronica .
Programma Microsoft® per l’inserimento o la modifica di testi.
Personal Computer .
Sistema Operativo Microsoft® .
Menú assistito per l’inserimento dei dati.
Programma Microsoft® per l’inserimento o la modifica di testi.
|
