Viti per Estrusori - Single and Twin Screw Extruders

CAM SOFT s.r.l. ha inserito dalla versione 04.00 una nuova procedura dedicata alla

definizione geometrica del modello solido di una vite, di una coppia di viti Co-Rotanti o

Contro-Rotanti impiegate negli estrusori ( Co-Rotating / Counter-Rotating Twin-Screw Extruders).

La procedura è completamente parametrica e si sviluppa in linea con gli standard tecnologici più

aggiornati, tenendo conto delle molteplici esigenze dei costruttori di estrusori e dei relativi utenti.
Copre le tipologie di viti completamente o parzialmente pulenti, filetto a pane trapezio o

rettangolare, profili speciali in funzione delle applicazioni.

Funzionalità supportate :

? Selezione di Viti a più principi : da 1 a 4 ; verifica dei limiti di fattibilità rispetto alla cresta del filetto per le viti completamente autopulenti con definizione completamente automatica del profilo, definizione autonoma delle caratteristiche del pane del filetto.

? Completa capacità di configurazioni di montaggio delle viti a pane trapezio o quadro con adattamento di passo ed angolo di fasatura.

? Gestione di conicità assiale per viti a pane trapezio o quadro.

? Gestione separata del gioco di accoppiamento sul diametro esterno e sui fianchi della vite.

? Generazione del Pacco Eccentrici (Kneading Elements) in versione Neutro o Trasportatore con passo e spessore del distanziatore variabili.

? Due metodologie di generazione di Mixer e Pacco Eccentrici per viti Co-Rotanti completamente autopulenti:

1. Filetto Asimmetrico, sia per la Vite che per il Pacco Eccentrici;
passaggio da uno a due principi o viceversa.

2. Filetto Simmetrico, sia per la Vite che per il Pacco Eccentrici;
passaggio da uno a due principi o viceversa.

? Generazione del Profilo delle sezioni : Assiale della vite e Trasversale del filetto.

? Cumulazione in assemblaggio dei diversi elementi componenti l'estrusore.

? Calcolo della superficie della sezione di spinta.

? Minima richiesta di dati in input :
Interasse viti, Diametro nominale della camera, Passo, Gioco.

? Generazione del Modello Solido, nei formati STEP o IGES , esportabile in un CAD 3D.

? Simulazione in grafica dinamica dell’accoppiamento.

Le immagini allegate intendono fornire un semplice spettro delle capacità operative fondamentali del nuovo prodotto Software.

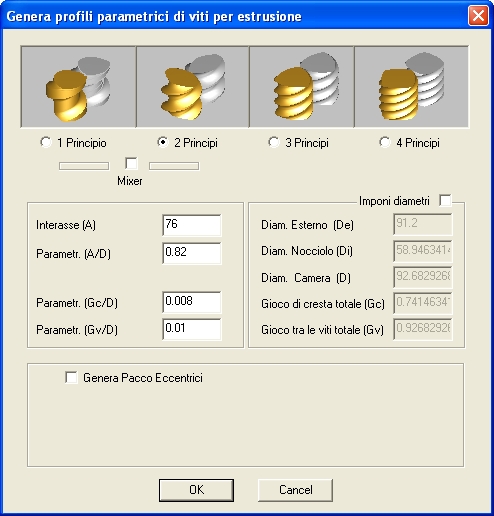

-Selezione dell' attività e dati fondamentali per viti Co-Rotanti-

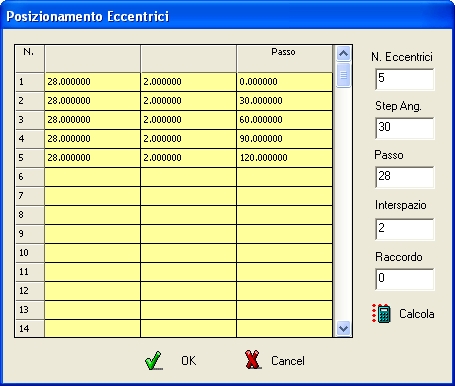

-Tabella di composizione gruppo eccentrici (Kneading Elements)-

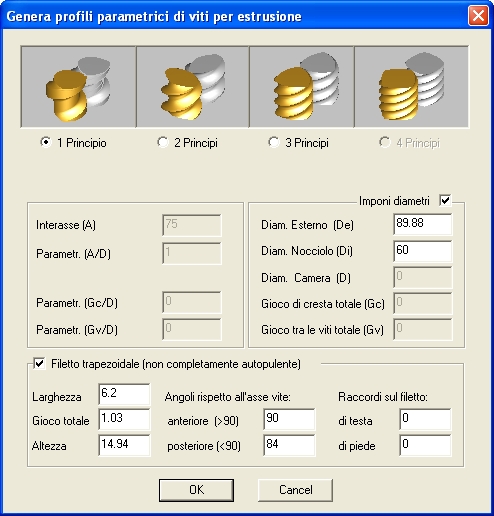

-Selezione dell' attività e dati fondamentali per viti Contro-Rotanti-

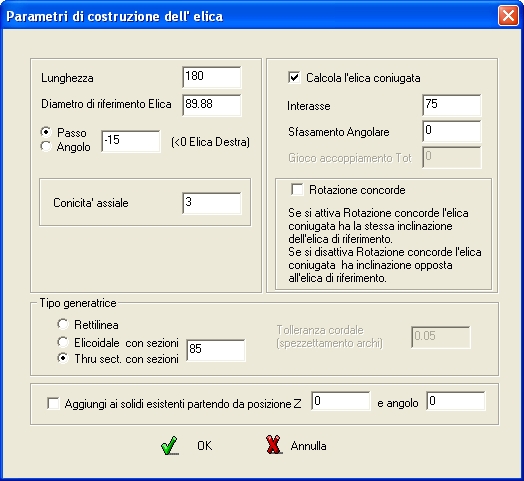

-Completamento dei Parametri di costruzione Elica-

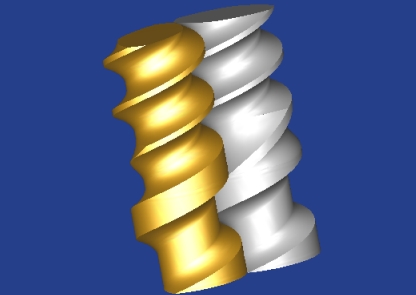

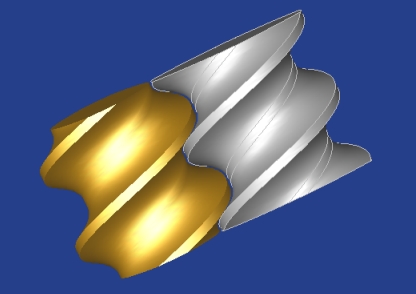

-Generazione di elementi di viti Co-Rotanti a 2 principi-

-Particolare dell'accoppiamento tra gli elementi a 2 principi (Gioco tra le viti totale Gv)-

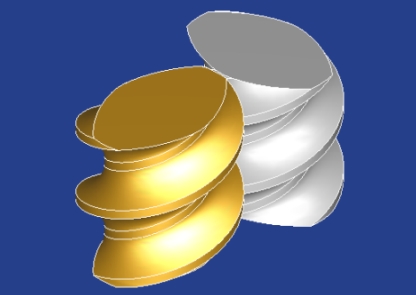

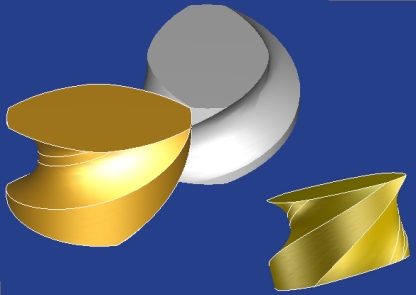

-Generazione di un Mixer da 1 a 2 principi (Soluzione 1)-

-Generazione Pacco Eccentrici Trasportatori (Kneading Elements)-

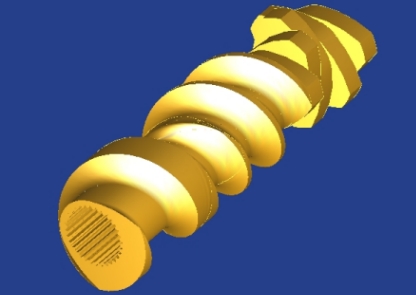

-Assemblaggio degli elementi generati (vite a un principio, mixer 1/2 ,vite a 2 principi)-

-Assemblaggio degli elementi generati con il Kneading Elements
(vite a un principio, mixer 1/2 ,vite a 2 principi, gruppo eccentrici)-

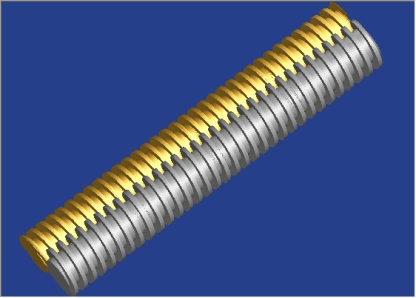

-Bivite contro-rotante : 1 Principio cilindrica-

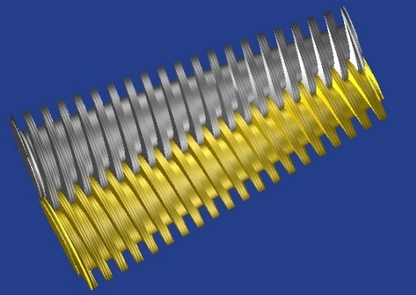

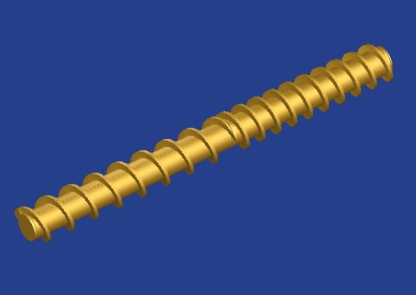

-Monovite 1 Principio passo variabile, sfasate-

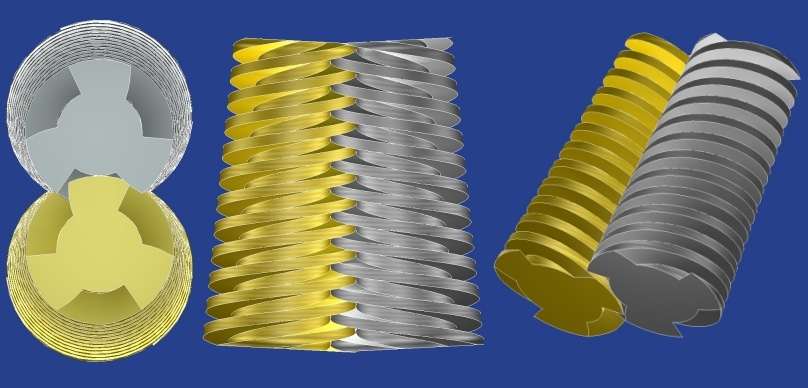

-Bivite Contro-Rotante : 1 Principio conicita’ assiale-
