Ruote Ellittiche Unilobo con centro di rotazione su uno dei due Fuochi
Il rapporto di trasmissione globale Tau
è opportuno che sia compreso nell’intervallo tra 0.333 ed 1.
Il numero dei denti delle due ruote deve essere un numero dispari > 11.
Il valore dell’Eccentricità è opportuno che sia compreso tra 0 e 0.43 al fine di evitare profili
primitivi concavi-convessi.

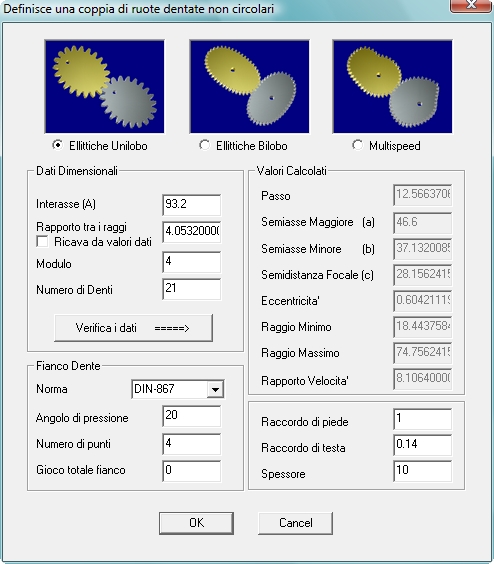

Dopo aver impostato i Dati Dimensionali bisogna premere il tasto Verifica i dati
che verifica la congruenza tra il Modulo, Numero di denti e Lunghezza del primitivo.
Se tutto va bene si può procedere con OK per la creazione dei profili e dei solidi.

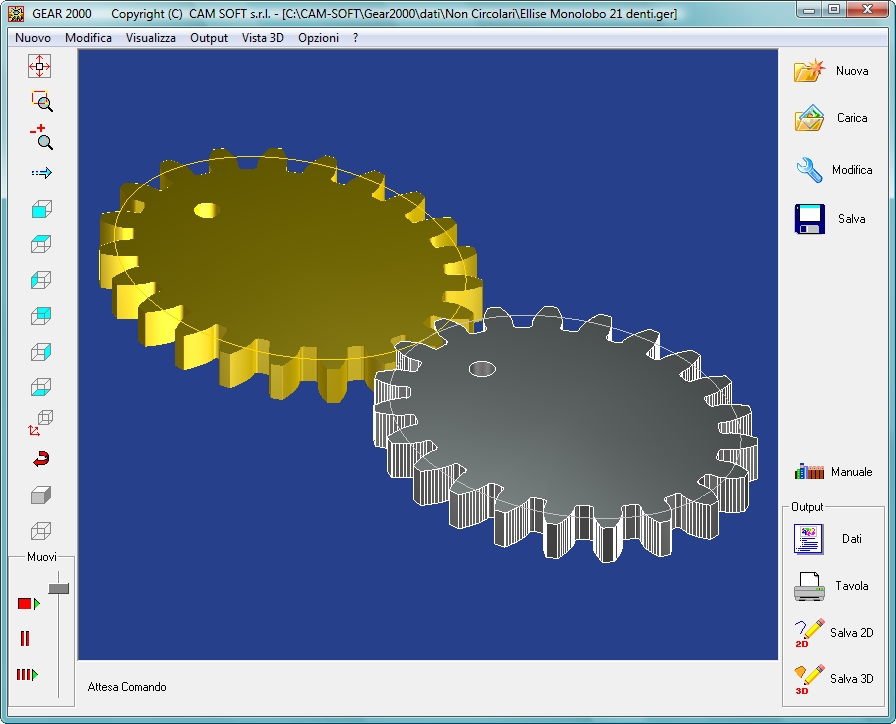

Dopo la generazione del solido è possibile vedere anche l'Ellissi Primitiva su cui rotolano gli
oggetti.

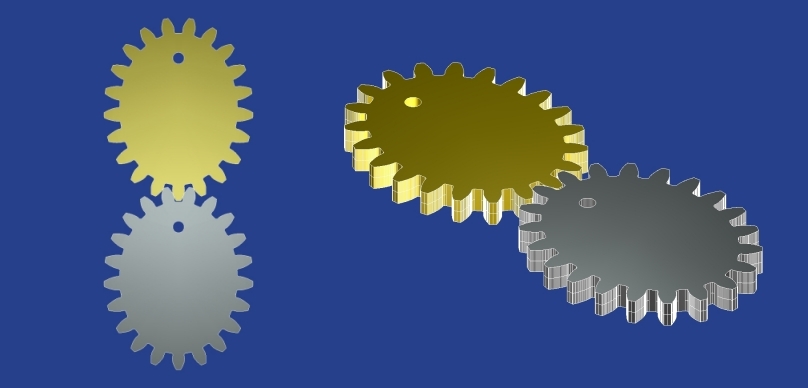

-Solidi con Ellissi
Primitiva di rotolamento-
