La simbologia utilizzata nella stesura dell'analisi è la stessa utilizzata dalle Norme: DIN 8187-2,
ISO 606:2004, UNI 7888-1978 ed UNI 7889-1978.
Sono definite le Specifiche per le ruote dentate da utilizzare con catene di trasmissione di
precisione a rulli, conformemente all’Art. 3 della Norma ISO 606; specifica i criteri generali per
assicurare un ingranamento, un funzionamento ed una trasmissione corretta di carico quando
esse sono utilizzate nelle condizioni di funzionamento normale.

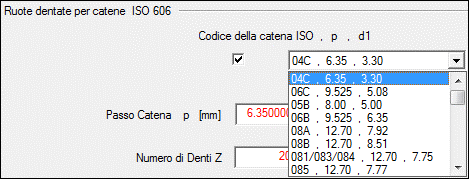

Per selezionare la NORMA basta spuntare la casella e CLICKare sulla linea corrispondente del
codice ISO, i campi con i valori verranno riempito automaticamente.

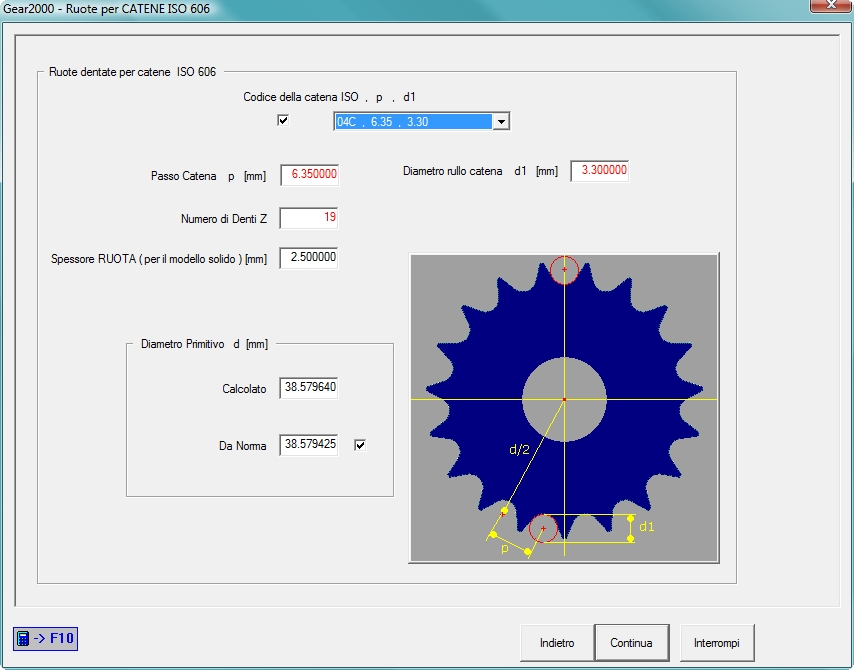

E' possibile modificare il Diametro Primitivo d inserendone il valore e disabilitando quello Da
Norma.
La Norma ISO 606 ha completamente parametrizzato il dimensionamento del dente
appoggiandosi ai passi ed alle caratteristiche Standard delle catene; i dati in INPUT sono
pertanto estremamente limitati anche se si prescinde dalla selezione della designazione della
catena definita dalla Norma che si applica principalmente a ruote dentate aventi da 19 a 150
denti (estremi inclusi).
IL numero di denti preferenziale è : 17, 19, 21, 23, 38, 57, 76, 95, 114.
Il programma contiene una tabella riportante i valori nominali dei diametri primitivi
(Allegato A della ISO 606) per ruote con numero di denti da 9 a 150, per il passo unitario;
la tabella viene utilizzata al solo scopo di verifica dei valori calcolati.

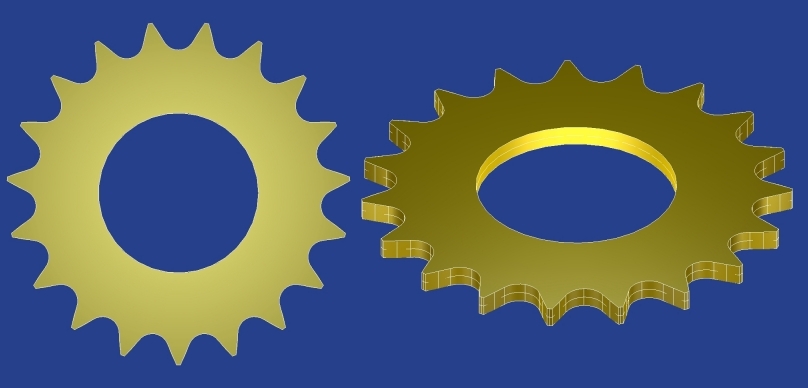

-Dati e Solidi Completi generati-

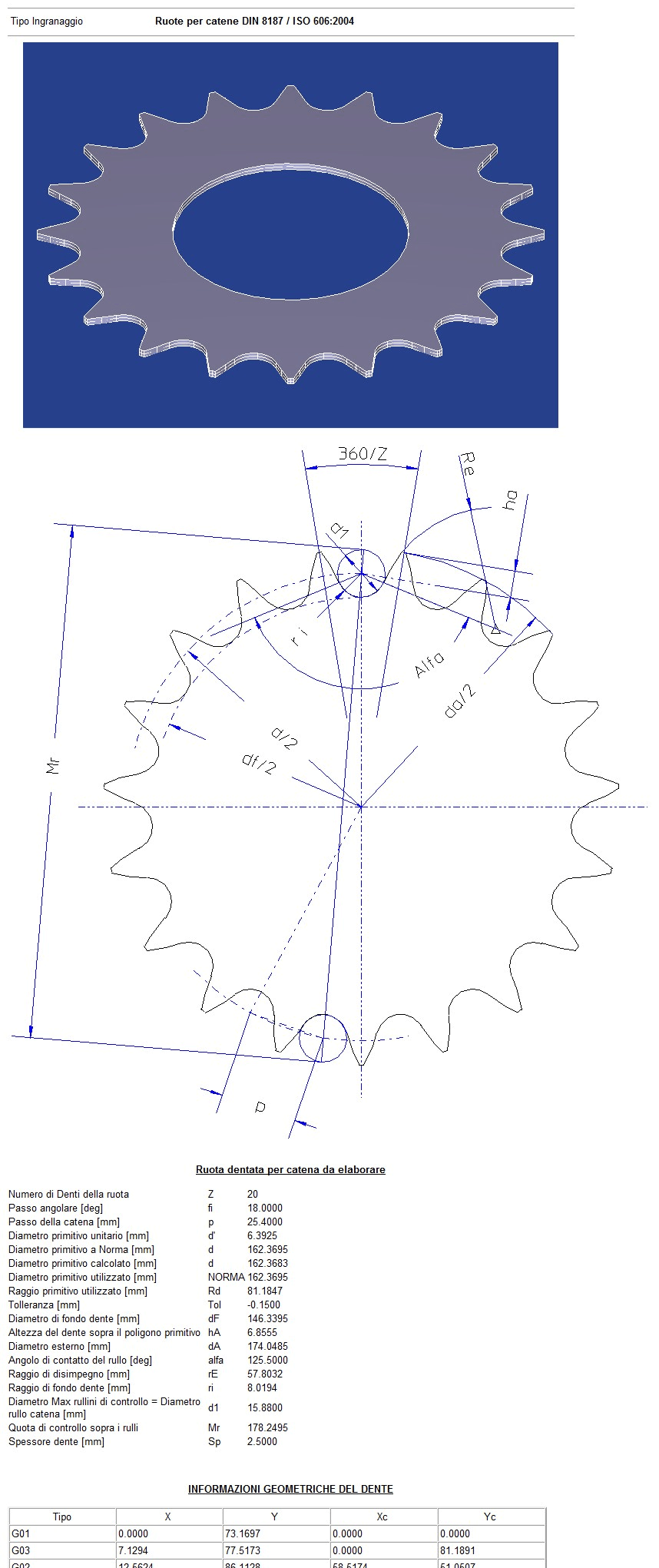

-Esempio di report Tabella per Catena Iso 606-
