Ruote Ellittiche Bilobo con centro di rotazione nel centro geometrico
dell'ellissi
Il rapporto di trasmissione globale Tau è opportuno che sia
compreso nell’intervallo tra 0.333 ed 1.
Il numero dei denti deve essere un numero pari che non sia multiplo di 4, quindi è valida la serie :
10, 14, 18, 22, 26, 30, 34, 38, 42, 46, 50, 54, 58, 62, …ecc.
Il valore dell’Eccentricità è opportuno che sia compreso tra 0 e 0.43 al fine di evitare profili
primitivi concavi-convessi.

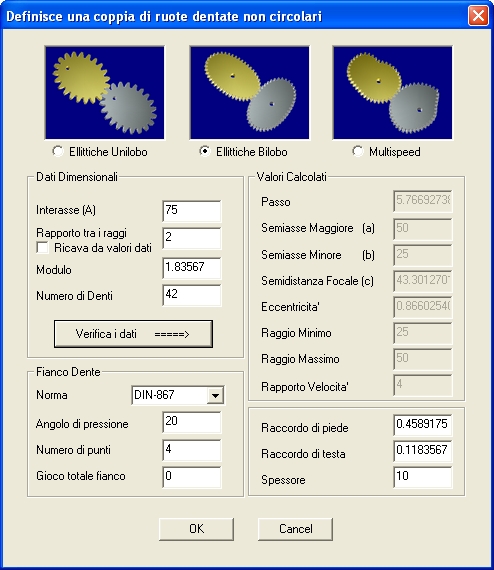

Dopo aver impostato i Dati Dimensionali bisogna premere il tasto Verifica i dati
che verifica la congruenza tra il Modulo, Numero di denti e Lunghezza del primitivo.
Se tutto va bene si può procedere con OK per la creazione dei profili e dei solidi.

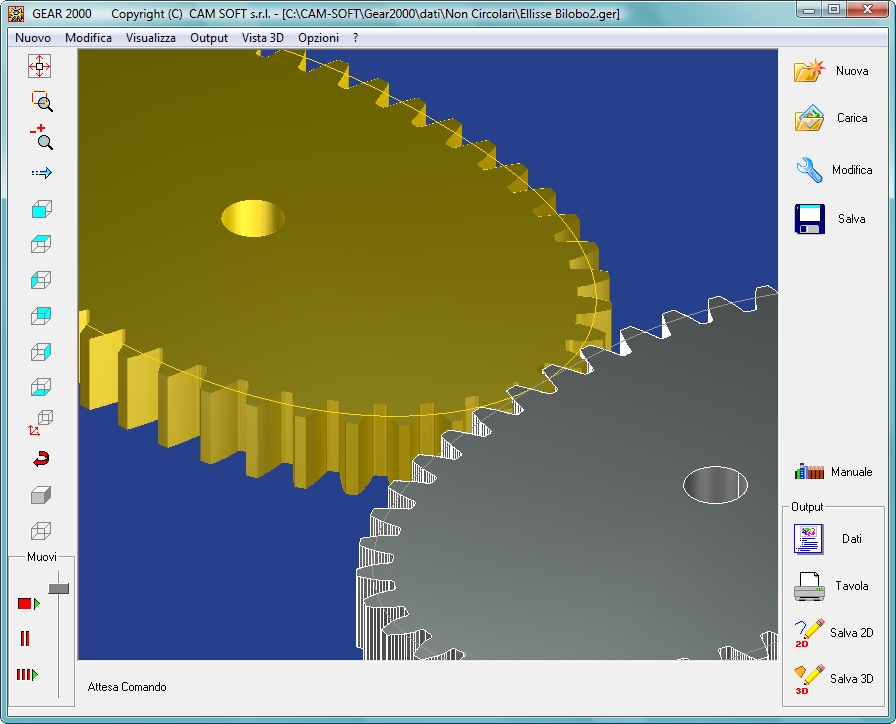

Dopo la generazione del solido è possibile vedere anche l'Ellissi Primitiva su cui rotolano gli
oggetti.
-Solidi con Ellissi Primitiva di rotolamento-

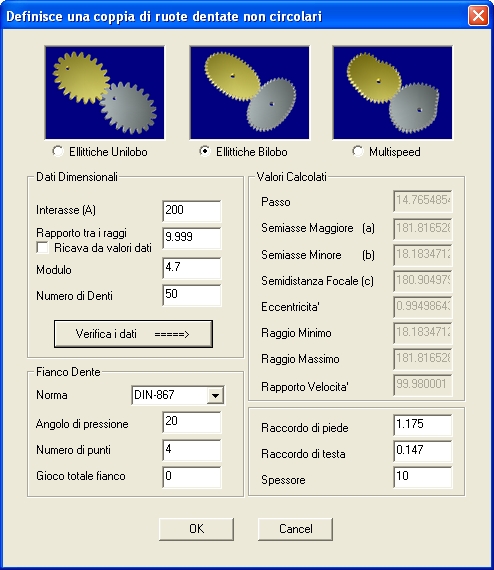

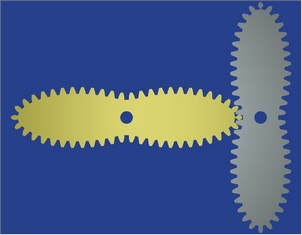

Esempio sviluppato con Valore di Eccentricità oltre i limiti.
