Scanalati Cilindrici ISO 4156

graphic

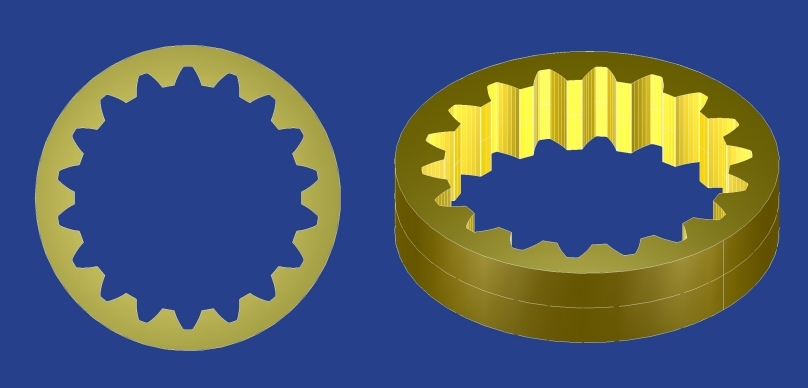

La procedura è inserita al fine di generare il profilo dello scanalato Interno per la lavorazione,
la norna prevede moduli da  0.25  a 10 con progressione definita conforme alla ISO 4156,
estremi inclusi, ed angoli di pressione normali di  30°, 37.5° e 45° ,
per l'angolo di pressione normale di  45°  i moduli contemplati dalla norma
sono da  0.25  a  2.5, estremi inclusi.

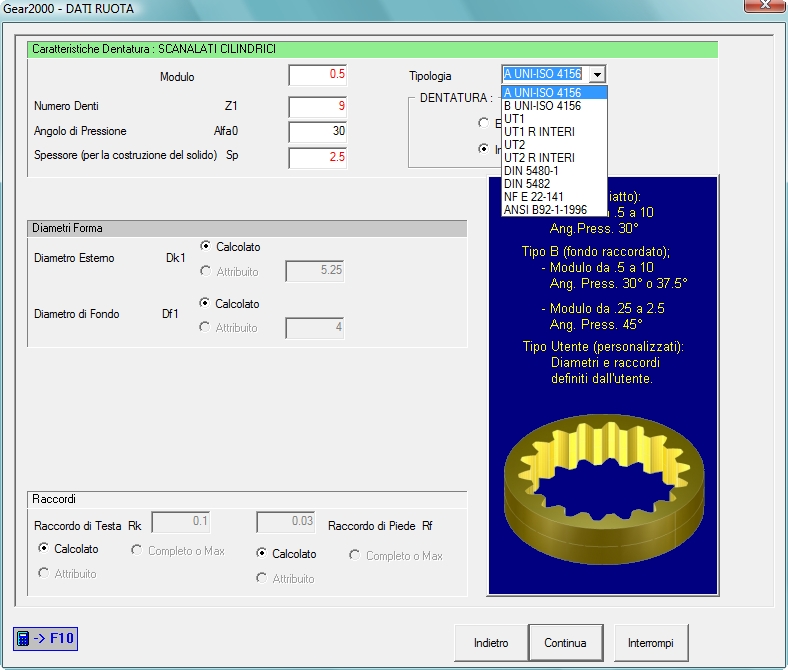

Essendo i criteri di gestione del dimensionamento del dente completamente parametrici si è
ritenuto di lasciare libertà di azione all’Utente per quanto concerne la scelta del modulo,
dell’angolo di pressione normale e del gioco; si può quindi generare uno scanalato
completamente personalizzato indipendentemente da quanto definito dalla Norma in riferimento.

graphic

Il programma fornirà un avviso all'Utente segnalandogli la "Deroga alla Norma ISO 4156".
E’ inoltre possibile selezionare l’opzione per l’inserimento di raccordi interi sia sul diametro di
testa che di fondo.

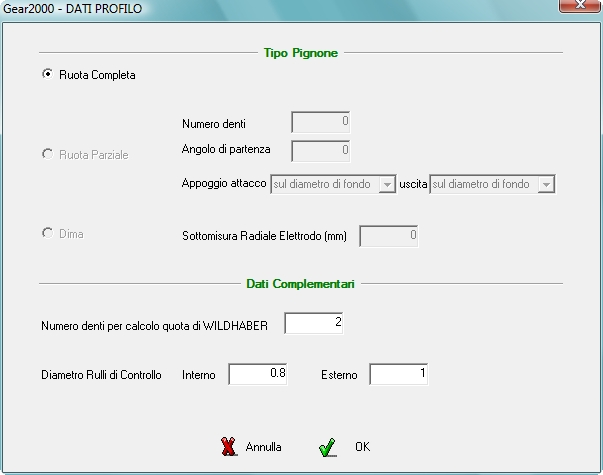

Selezionando le tipologie Utente UT e’ possibile ricavare lo Spessore Circonferenziale del dente
partendo dall’input della quota di Wildhaber o dalla quota rulli.


graphic

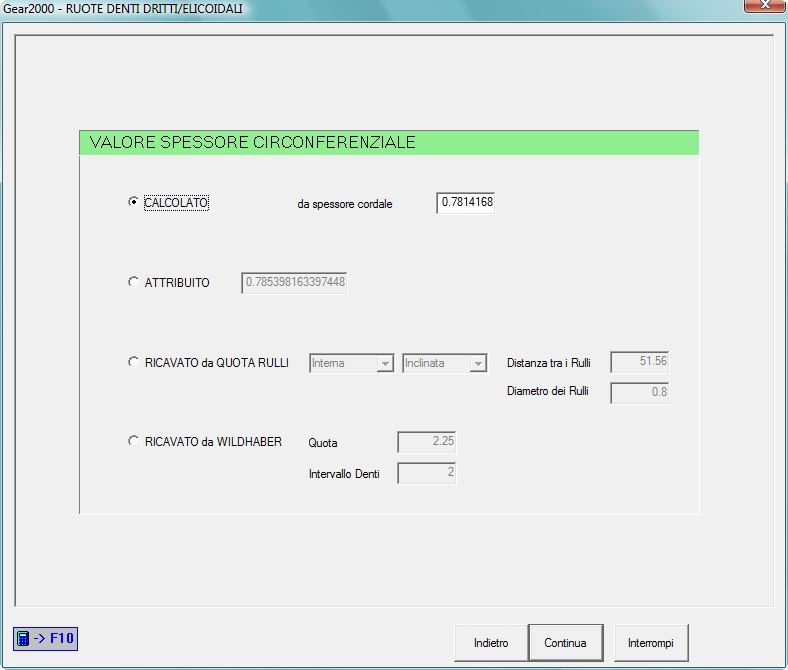

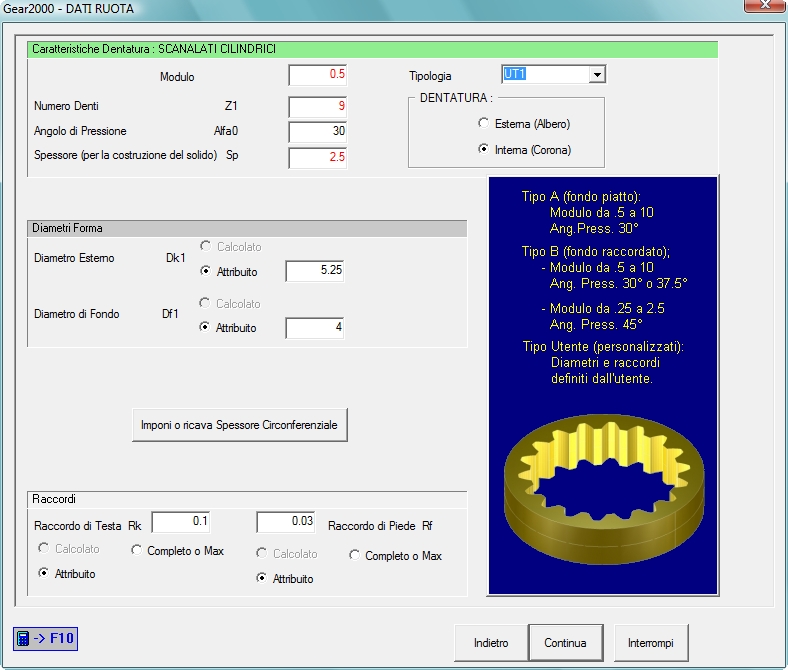

Selezionando la Tipologia UT compare il pulsante   Imponi o ricava Spessore Circonferenziale
con il quale si accede alla finestra per il calcolo del VALORE SPESSORE CIRCONFERENZIALE
vengono inoltre abilitati il Raccordo di Testa Rk  ed il Raccordo di Piede Rf.

graphic

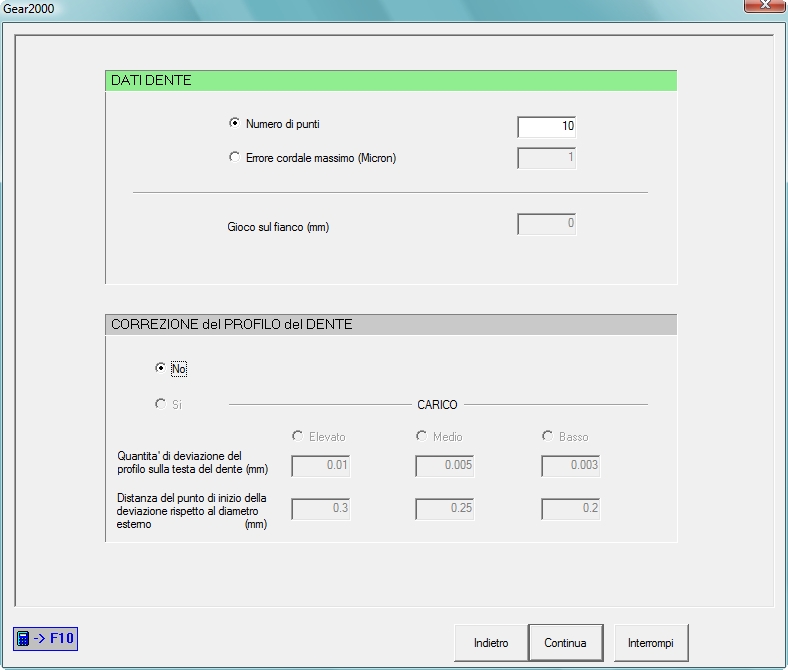

Continuando nell'inserimento dei dati occorre definire la precisione di calcolo del profilo dei denti:
graphic

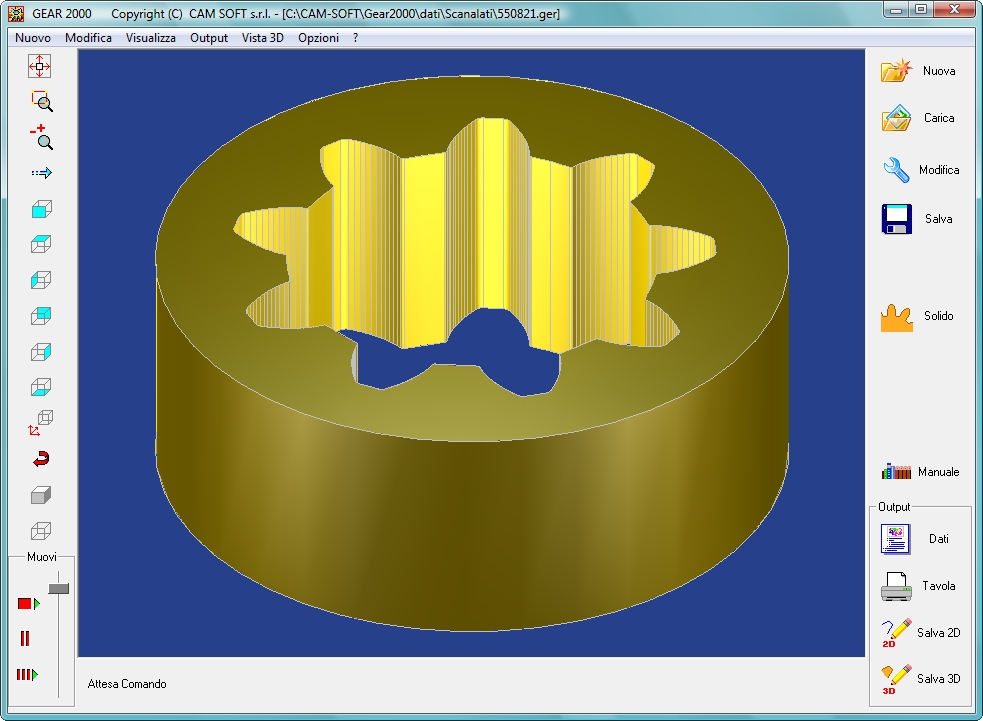

Premendo Continua viene generato il profilo dello Scanalato, per visualizzarne il modello solido occorre premere Solido, scegliere che tipo di solido generare ed OK.

graphic

graphic
-solido di uno Scanalato UT1 con raggi imposti-
