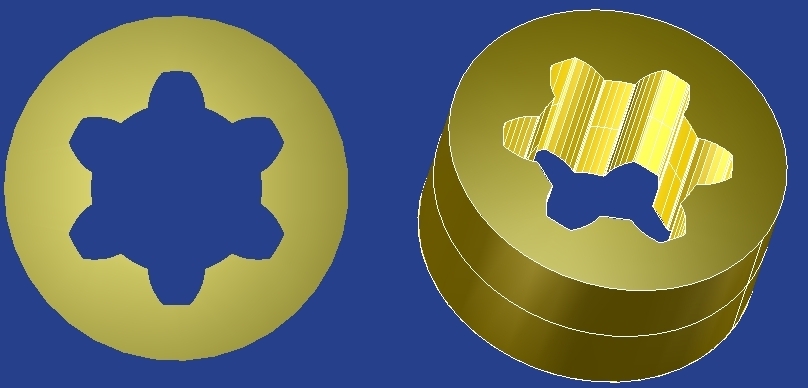

Scanalati Cilindrici Diritti conformi a norma DIN 5480

graphic

Sono inseriti ed aggiornati profili conformi alla Norma DIN 5480-1:2006-03 , la Norma DIN 5482 è oggi ABOLITA ( utilizzata solo per parti di ricambio ) ed è sostituita dalle DIN 5480-1:2006-03 e DIN 5480-2:2006-05.

Questa Norma DIN 5480 prevede accoppiamenti Foro-Albero con diverse modalità, il Software consente anche la generazione di profili senza alcuna limitazione con DEROGA alla Norma, pur tenendo conto di limiti determinati, in particolare quelli relativi all’Angolo di pressione e quelli posti dal Coefficiente di Spostamento del profilo X1.

Tutti i dati sono parametrizzati in funzione del modulo, del numero dei denti e del coefficiente di spostamento del profilo.

La denominazione assegnata ai due oggetti analizzati nel contesto della presente analisi : Albero e Corona è come segue : Scanalatura Interna = Corona , Scanalatura Esterna = Albero

Gli accoppiamenti Foro-Albero vanno dal Diametro esterno di 6 mm sino a 500 mm e le tabelle inserite correlano il Diametro Esterno dell’Albero (Reference Diameter) con numero dei denti Z e Modulo.

Inoltre il Coefficiente di spostamento di profilo X1 = – 0.05 ( sino a X1 = + 0.45 per scanalati con Z < 10).

La tipologia dell’accoppiamento è definita in modo rigido, per chiarezza se ne fanno alcuni esempi :

Centraggio sul fianco :

DIN 5480- Riferimento alla Norma di base
- Nessuna lettera, quando la definizione è riferita all’accoppiamento Albero / Corona
N Definizione riferita solo all’Albero
W Definizione riferita solo alla Corona
Valori numerici Diametro Esterno dell’Albero (Reference Diameter) x Modulo x Numero Denti
Designazione tolleranze sui fianchi :
9H (per la Corona), 8f per l’albero.
DIN 5480-120x3x38x9H 8f
Designazione per Albero e Corona
DIN 5480-N 120x3x38x8f
Designazione per il solo Albero
DIN 5480-W 120x3x38x9H
Designazione per la sola Corona
Centraggio sul Diametro esterno identificato dalla lettera “A” (Reference Diameter) :

DIN 5480- Riferimento alla Norma di base
A La definizione è riferita ad Albero e Corona
NA Definizione riferita solo all’Albero
WA Definizione riferita solo alla Corona
Valori numerici : Diametro Esterno dell’Albero (Reference Diameter) x Modulo x Numero Denti
Designazione tolleranze :
Fianco : 9H (Corona), 9e (Albero); Testa : H7 (Corona), h6 (Albero)

DIN 5480-A 120x3x38xH7 h6x9Hx9e
Designazione per Albero e Foro

DIN 5480-NA 120x3x38xh6x9e
Designazione per il solo Albero

DIN 5480-WA 120x3x38xH7x9H
Designazione per la sola Corona
Centraggio sul Diametro interno identificato dalla lettera “I” :

DIN 5480- Riferimento alla Norma di base
I La definizione è riferita ad Albero e Corona
NI Definizione riferita solo all’Albero
WI Definizione riferita solo alla Corona
Valori numerici : Diametro Esterno dell’Albero (Reference Diameter) x Modulo x Numero Denti
Designazione tolleranze :
Fianco : 9H (Corona), 9e (Albero); Fondo : H7 (Corona), h6 (Albero)
DIN 5480-I 120x3x38xH7 h6x9Hx9e
Designazione per Albero e Corona

DIN 5480-NI 120x3x38xh6x9e
Designazione per il solo Albero

DIN 5480-WI 120x3x38xH7x9H
Designazione per la sola Corona

graphic

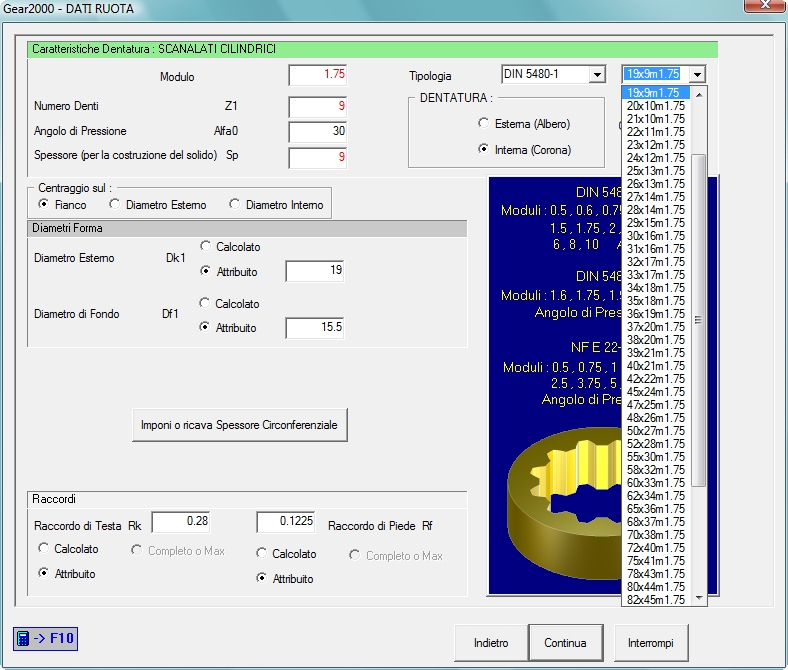

Scrivendo il valore del Modulo nella sua casella, nel menu' a discesa compaiono solamente gli Scanalati corrispondenti.
