Pulegge AT

graphic

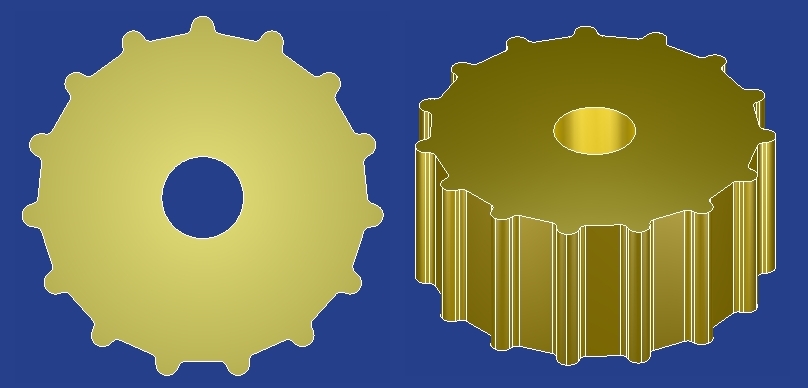

Pulegge dentate ad Alto Rendimento Tipo AT.
Non rispondono ad una Normativa specifica ma ai risultati di studio e ricerca di produttori di cinghie dentate.

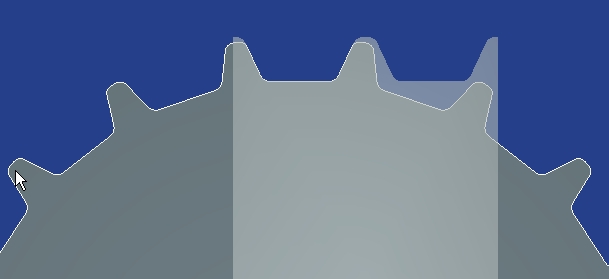

Il profilo dentato della cinghia è progettato per ingranare senza strisciamento con quello della puleggia,
distribuendo gli sforzi su tutta la superficie del dente ottenendo un consistente aumento della potenza
trasmissibile.
Le trasmissioni possono essere ulteriormente ottimizzate al fine di ottenere trasmissioni a basso gioco.
A tal fine viene proposto un doppio dimensionamento : Gioco SE  e  Gioco Zero.

E’ consigliata la riduzione della quota  “br” sino ad un valore di “1.1 * Gioco Zero” in funzione del rapporto di trasmissione e del numero di giri.

Le cinghie Standard sono disponibili per i passi  3, 5, 10, 20 e le dimensioni relative al profilo del dente delle Pulegge sono indicate nella tabella sottostante; la simbologia ha una stretta analogia con quella utilizzata dalla norma DIN 7721-2.
Modello
Angolo Gamma
hg
SE
Zero
rb
rt
a
brSE
br0
AT3
50°
1+0.05
1.65+0.05
1.5+0.05
0.25
0.2
0.205
AT5
50°
1.1-0.05
2.7+0.05
2.5+0.05
0.4
0.7
0.61
AT10
50°
2.35-0.05
5.4+0.05
5.0+0.05
0.5
1.2
0.91
AT20
50°
4.65-0.05
10.4+0.05
10.0+0.05
1.5
2.5
1.41

graphic

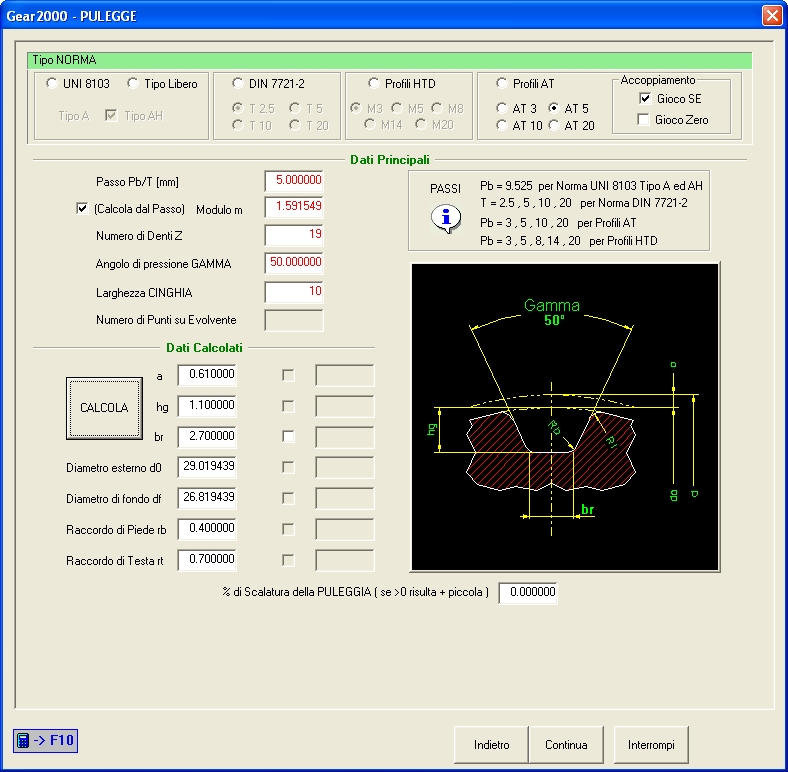

-Esempio di DIALOG per Pulegge AT-
