Pompe di lubrificazione tipo GEROTOR - Condizione 1 - Rotore esterno noto

graphic

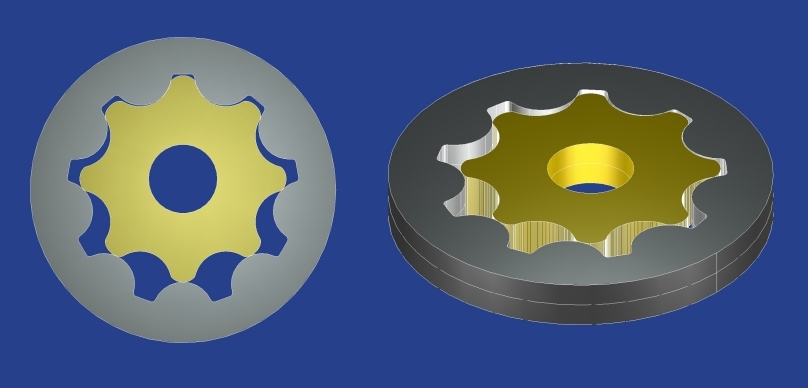

Questo tipo di pompe è comunemente utilizzato per la lubrificazione forzata dei motori endotermici.

La pompa è il cuore del motore e provvede alla lubrificazione di varie sue parti in movimento.

La maggior parte delle pompe sono costituite da quattro elementi :

1.   Il corpo principale (carter)
2.   Il coperchio
3.   L’insieme di due rotori, uno interno, l’altro esterno
4.   La valvola limitatrice di pressione.

Si prescinde da qualsiasi considerazione progettuale e ci si occupa esclusivamente dell’insieme dei due rotori, esterno ed interno, per la definizione dei loro profili.
graphic

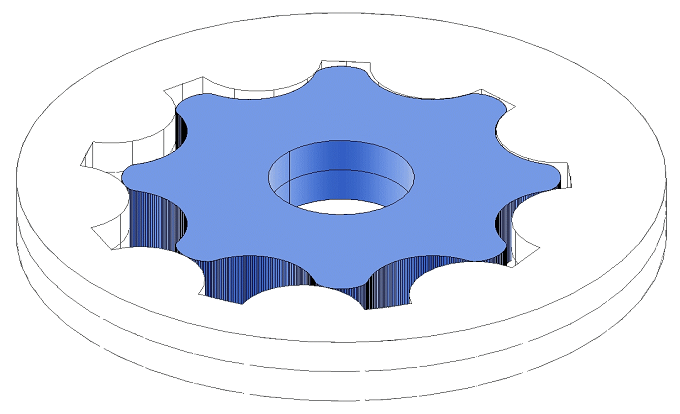

-GEROTOR  con Rotore Esterno noto composto da archi di cerchio (Condizione 1)-

Per i rotori sono analizzate due tipologie fondamentali derivanti da :

1.   Rotore esterno o interno introdotto come riferimento geometrico di partenza.
2.   Caratteristiche geometriche del profilo del rotore.

Si possono quindi  avere le due condizioni di riferimento di cui la seconda si suddivide in due ulteriori sottocondizioni :



Condizione 1 - Rotore esterno noto

Gli elementi geometrici sono costituiti da ARCHI DI CERCHIO ed il disegno del Rotore Esterno è autocostruito tramite i dati forniti in INPUT.

L’Eccentricità, anche se fornita, viene verificata in quanto legata alle grandezze DeRi e G
ed indica la distanza tra il centro del Profilo del ROTORE INTERNO e quello del Profilo dello STATORE ESTERNO.
graphic

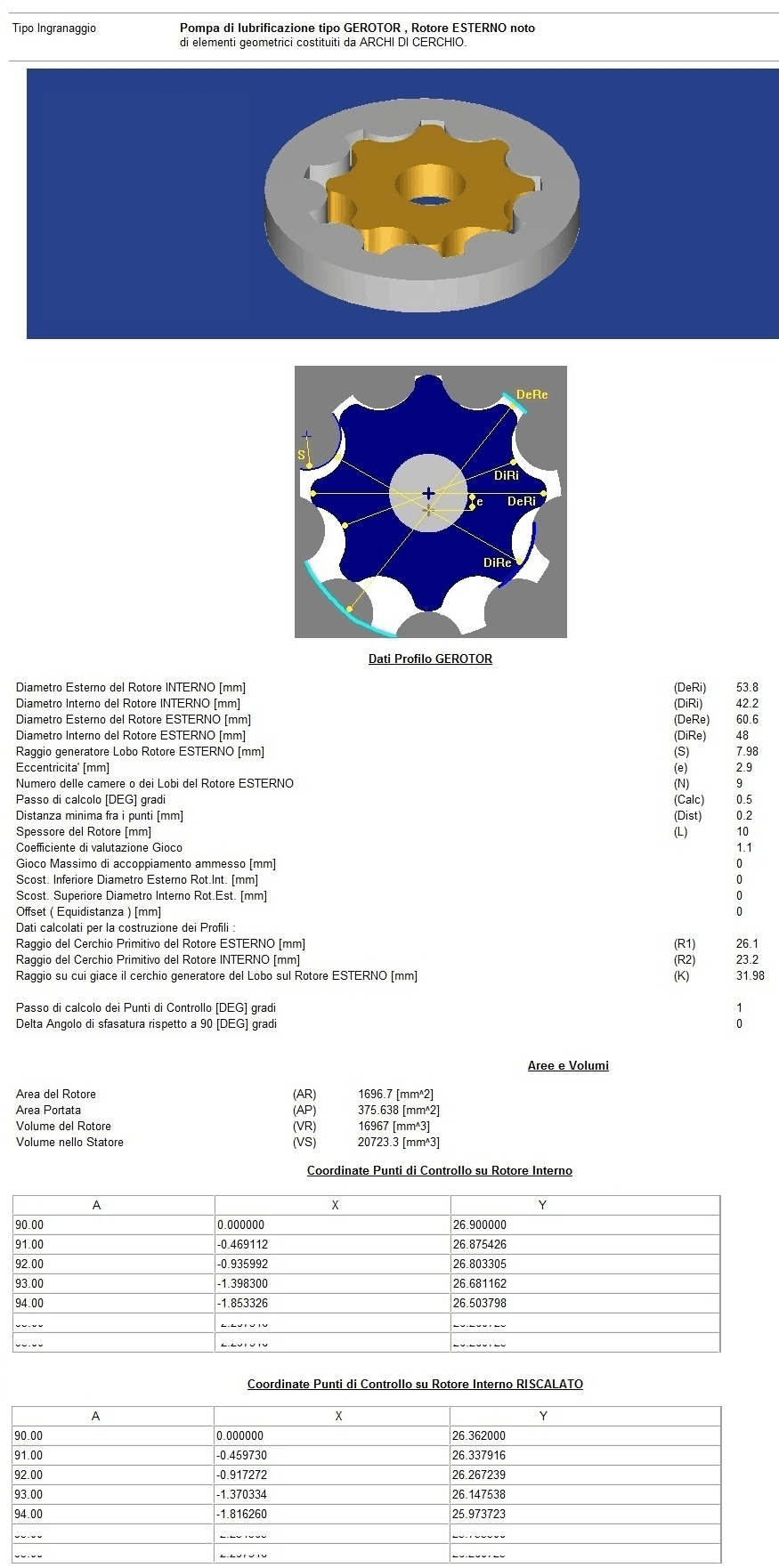

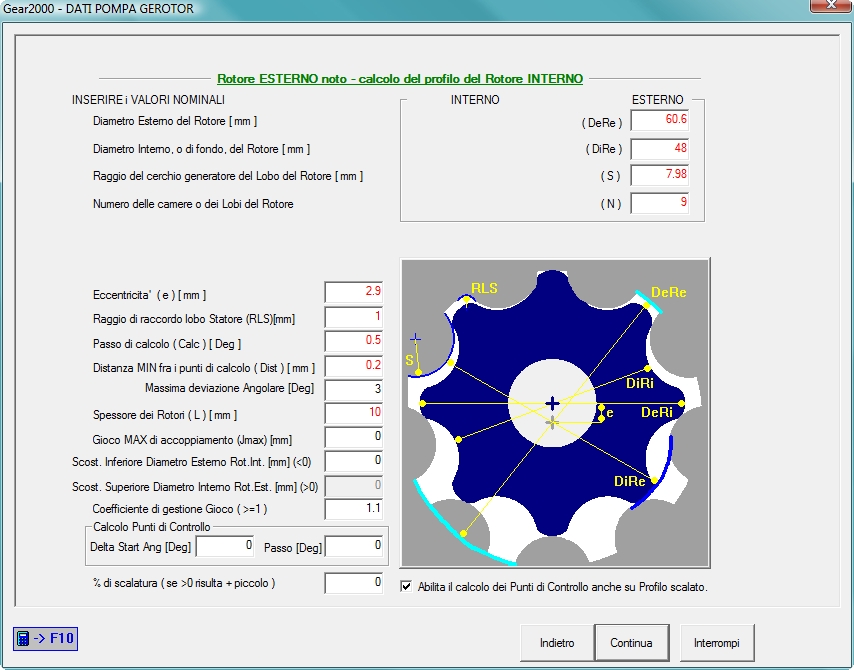

-Dati per GEROTOR Condizione 1-
graphic

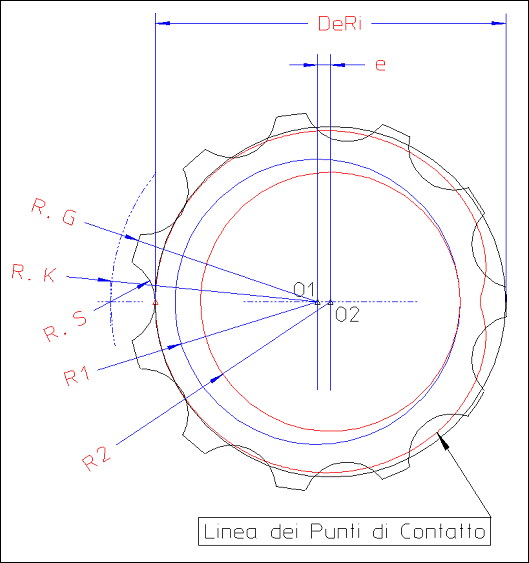

-Eccentricità-

graphic
Calc : Passo di calcolo in gradi ( Si suggerisce  l’adozione di  0.5 gradi )
Dist : Distanza minima fra i punti calcolati ( Si suggerisce  l’adozione di  0.2 mm )
JMAX  : Gioco Max di accoppiamento ammesso ,
questo valore consente di definire il valore di Offset (Equidistanza) da applicare al profilo calcolato. Il suo valore è definito dalla seguente : Off = ( JMAX - ( Si.min - Se.max ) /2 ) * KK * (-1)
In cui :
Si.min = Valore inferiore di Scostamento del Diametro Interno del Rotore Interno
Se.max = Valore superiore di Scostamento del Diametro Interno del Rotore Esterno
KK è un parametro gestibile dall’Utente che si prefigge di garantire la presenza di un gioco minimo anche quando  i due diametri di riferimento risultano essere realizzati con il valore minimo di scostamento.
Il valore di  Off  risulta sempre  < 0
KK assume valori sempre > 1  ( Si suggerisce  l’adozione di  1.1 ).

Per questo tipo di profilo è inoltre possibile inserire, tramite il Check sotto la figura nel menù di input ( Abilita il calcolo dei Punti di Controllo anche su Profilo scalato ), l'abilitazione per la creazione nel file di dati della tabella dei punti di controllo anche per il profilo riscalato ( % di scalatura se >0 risulta + piccolo ).

Infatti dopo aver generato il profilo ( Fine ) nel file Dati di seguito alla tabella dei punti sul profilo originale ( oppure con gioco se abilitato ) si ottiene quella del profilo scalato.

graphic

Viene inoltre generato un file temporaneo di punti ( in formato testo ) che contiene tutte le
coordinate dei punti di controllo  C:\CAM-SOFT\GEAR2000\Temp\GEAR2000intersez.txt
eventualmente da copiare se serve visto che viene sovrascritto ogni qualvolta si utilizzi il

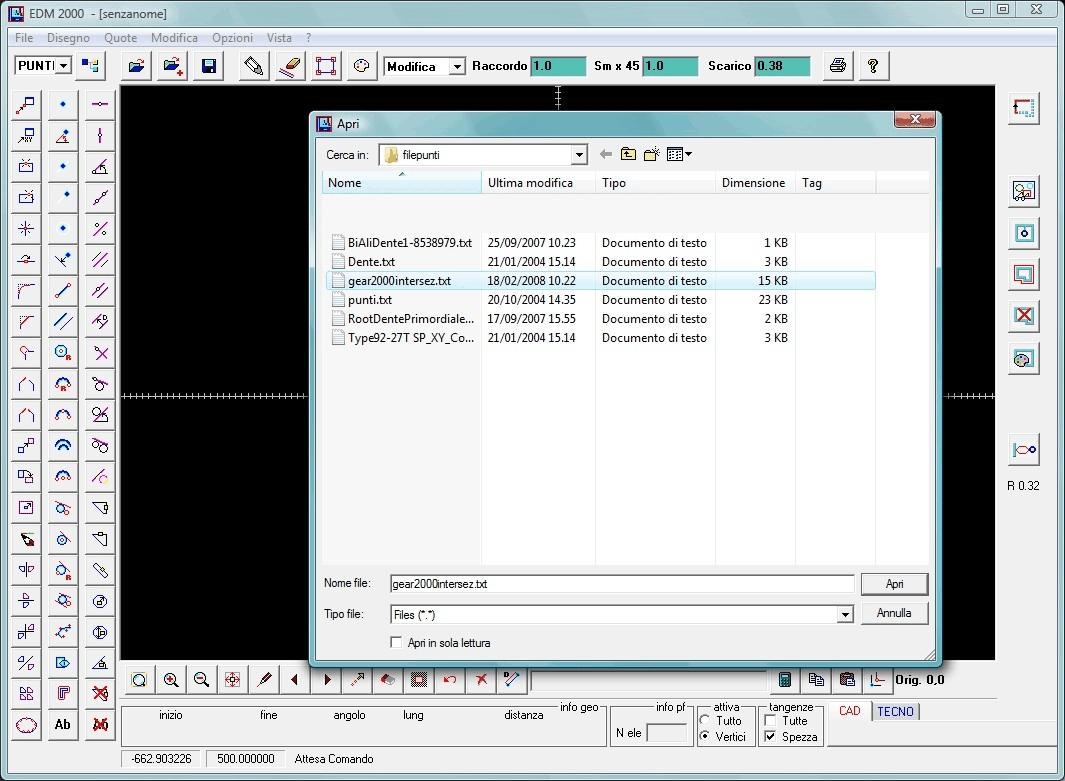

comando in questione. Questo file è facilmente leggibile con gli altri applicativi CAM-SOFT come EDM2000 oppure PGL2000 :

graphic

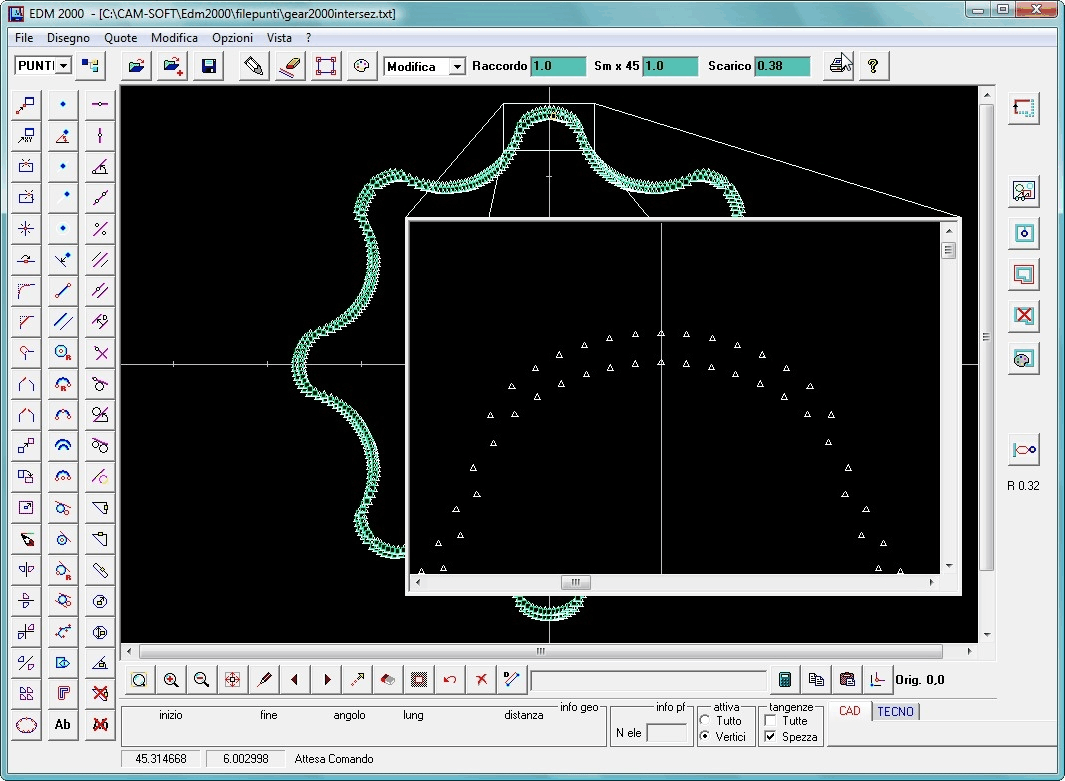

in modo che si possano vedere e controllare i profili.
graphic
