Pulegge per trasmissioni sincrone

graphic

IL Profilo delle Pulegge per trasmissioni sincrone è definito in funzione delle
Norme UNI 8103 e DIN 7721-2.

La Norma  UNI 8103  definisce le pulegge con passo fisso di 9.525 mm ( 3/8 “ ) e fianco ad evolvente
dedicate all'automotive.

Le pulegge rispecchiano due caratteristiche dimensionali, in funzione del loro specifico impiego :

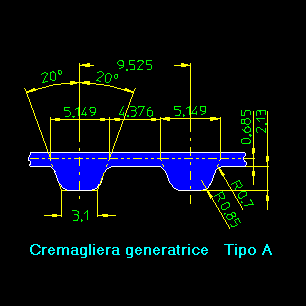

?     Tipo A  con numero di denti ≥ 19  ( per  motori ciclo Otto )

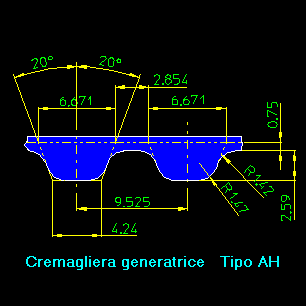

?     Tipo AH  con numero di denti  ≥ 21 ( per motori ciclo Diesel )

La Norma  DIN 7721-2  contempla pulegge dentate con passo metrico e profilo del fianco trapezoidale.

Le tipologie sono definite in funzione del passo in mm con  T2.5, T5, T10, T20  e del numero di
denti  Z  da 10 a 96 ; per questa Norma il fianco ad evolvente non è comunemente utilizzato.


graphic


graphic


graphic


graphic

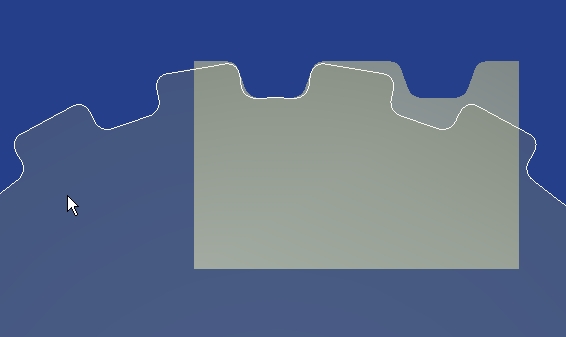

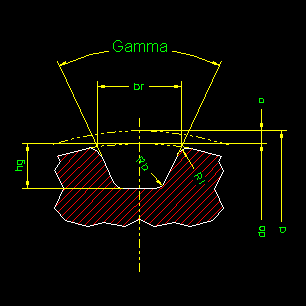

Puleggia con fianco trapezoidale

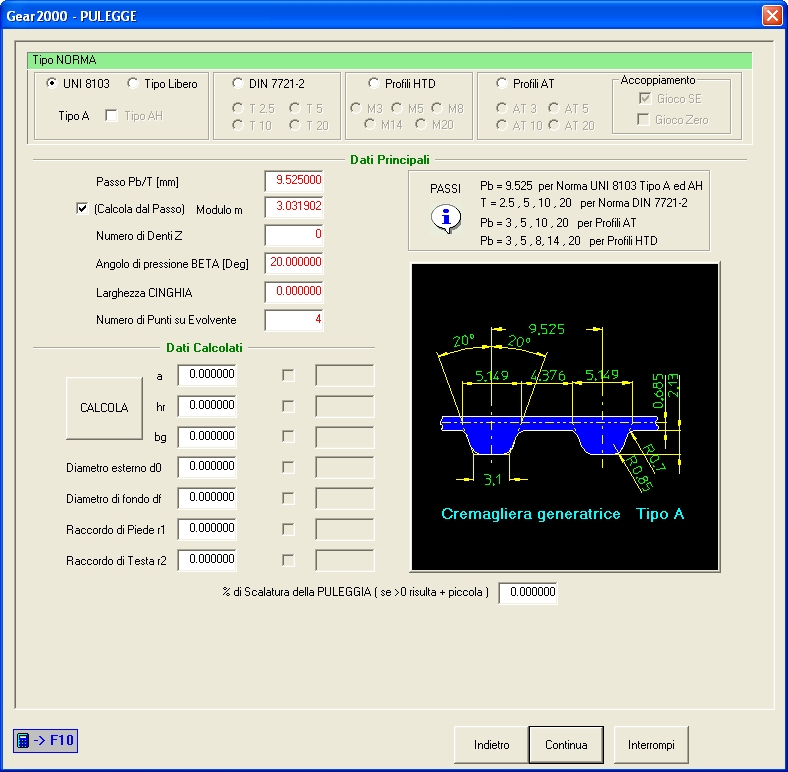

Dopo aver scelto il  Tipo di NORMA da utilizzare ed aver inserito i Dati Principali ( quelli in rosso )
occorre sempre CLICKare il pulsante CALCOLA.

Così facendo vengono letti i Dati Calcolati   nelle tabelle delle NORME e si può quindi continuare
premendo il pulsante Fine.

graphic

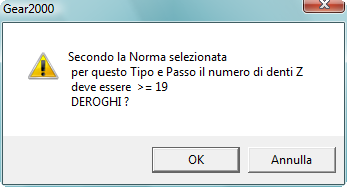

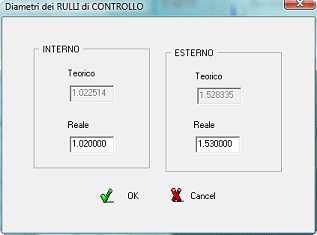

Prima della generazione della Puleggia i dati vengono verificati e ,se conformi alle NORME,
appaiono i Diametri Teorici dei Rulli di CONTROLLO.

graphic

Inserendo quelli a disposizione verranno poi calcolate le Quote Rulli reali.

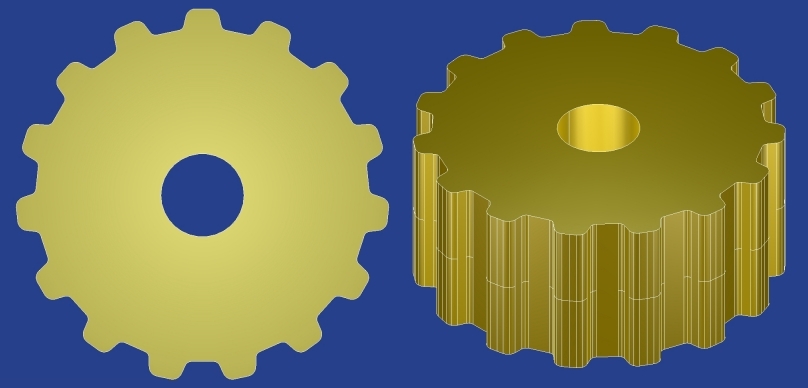

Premendo il pulsante OK si generano i profili ed il solido della Puleggia.

graphic

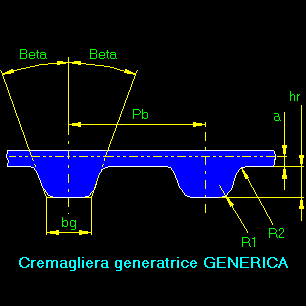

Un attimo di attenzione in più comporta l'utilizzo del  Tipo di NORMA Libero .
Con questa soluzione è possibile inserire  i dati per generare delle Pulegge che non rientrano nelle
tabelle normalizzate.

graphic

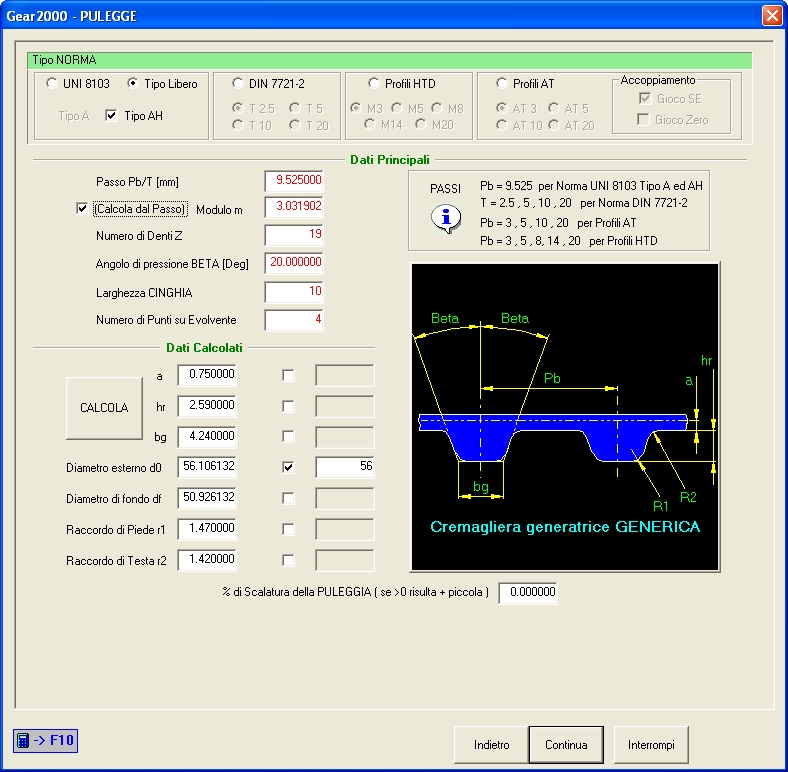

Per esempio, se conosco il Diametro esterno d0  (56mm) della Puleggia posso inserirlo nella casella a destra di
quella della NORMA ( spuntandolo per utilizzarlo ) e, CLICKando CALCOLA vengono ricalcolati i parametri legati
allo stesso ; nell'esempio vengono calcolati i parametri a (0,803066mm) e df (51,74mm).

graphic

graphic

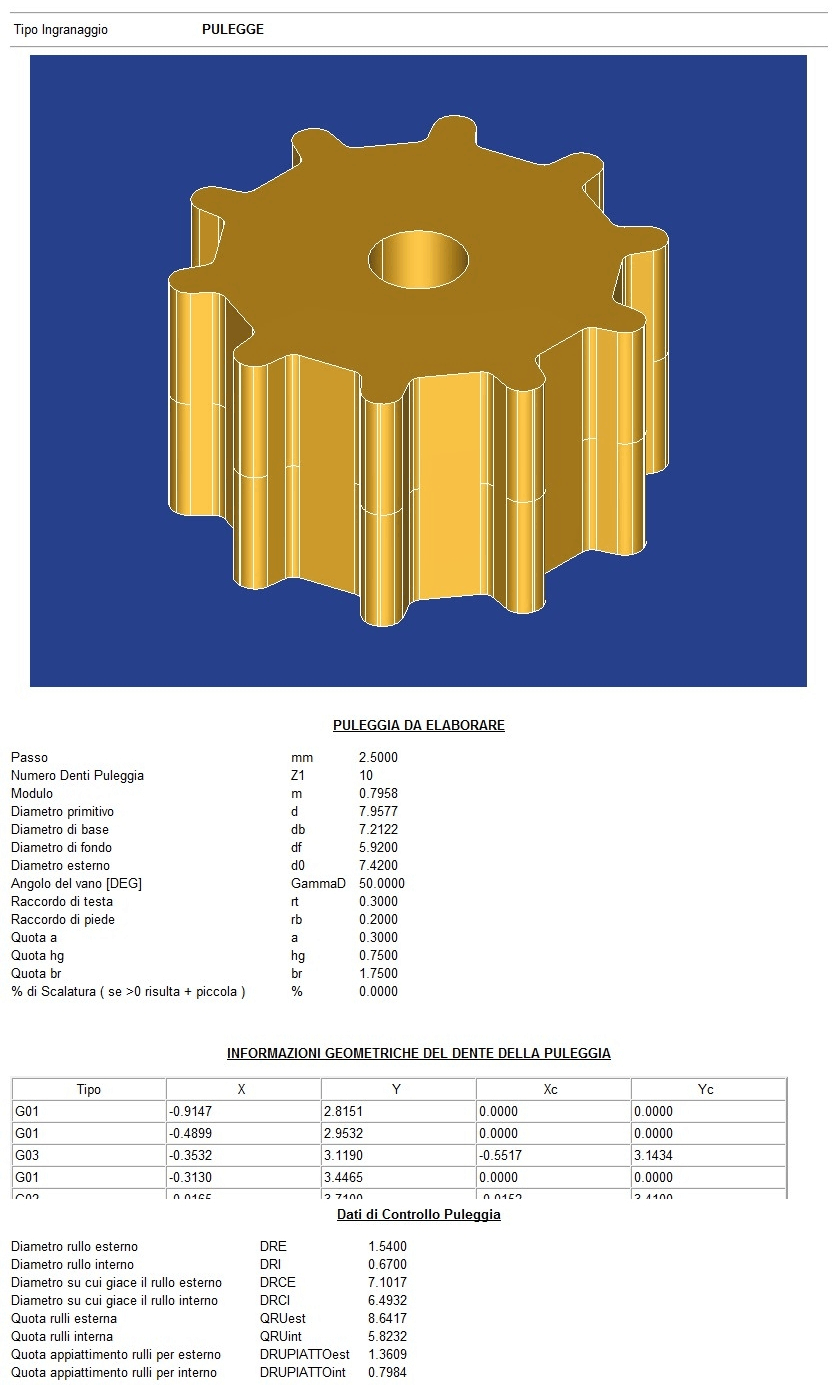

-Esempi di Report in formato HTML-
