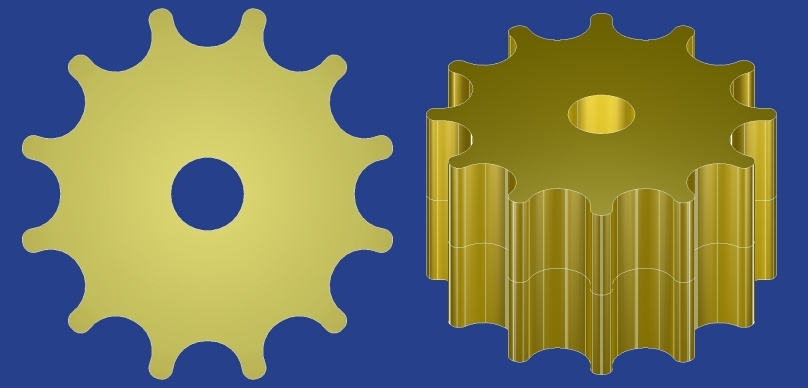

I cinque tipi di puleggia hanno un valore standardizzato del passo in mm di 3, 5, 8, 14, 20 e sono definite con
HTD 3M, HTD 5M, HTD 8M, HTD 14M, HTD 20M e Z, parametrico, da 10 a 216.

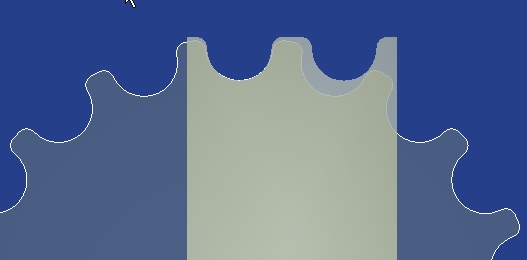

I denti sono caratterizzati da un profilo del fianco a raggio intero che si raccorda ai raggi di testa tramite
un tratto rettilineo che determina l’angolo di pressione di 7°.
La standardizzazione dimensionale fissa le caratteristiche della forma del dente per ciascuna delle 5 tipologie
di pulegge contemplate. Le dimensioni e le tolleranze del dente sono indicate nella tabella che segue;

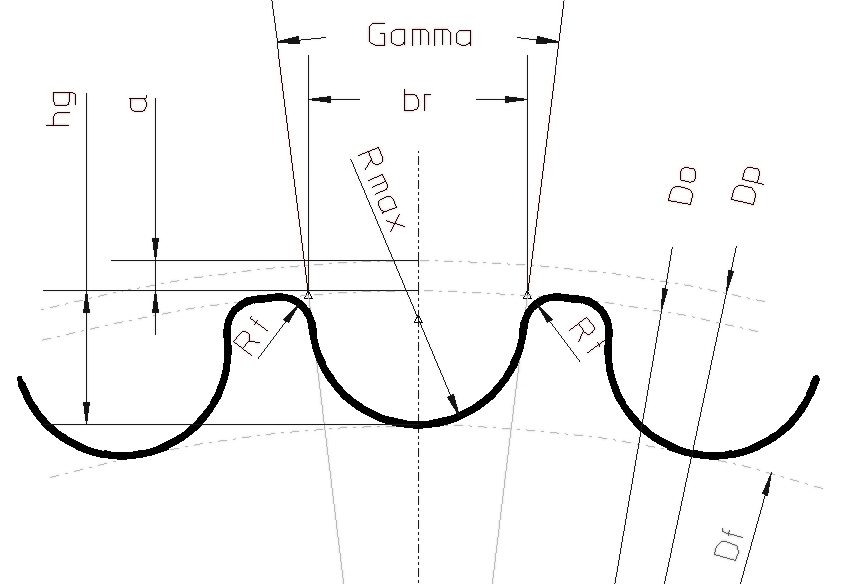

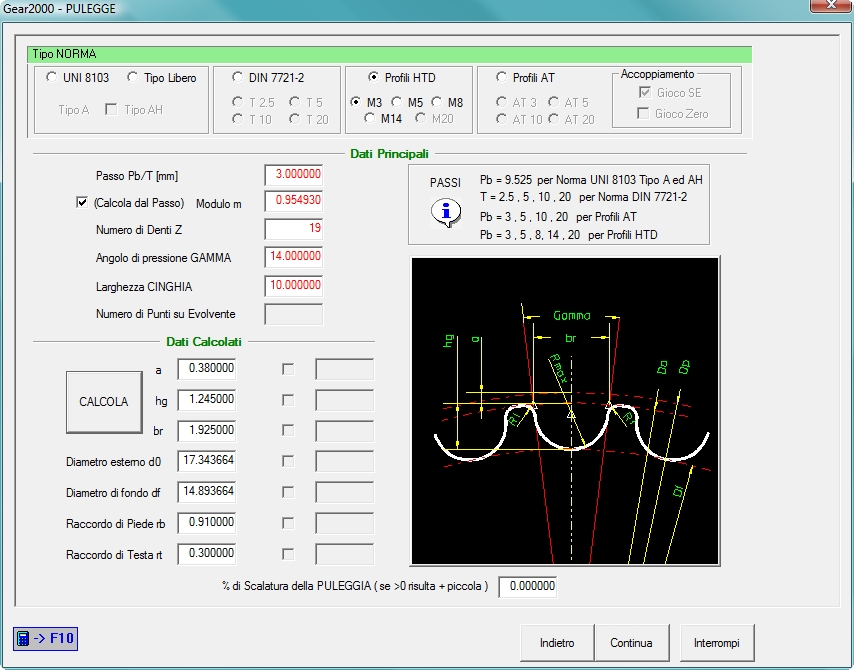

la simbologia è identificata nella figura posta sotto la tabella.
|
Tipo
|
Z
Min-Max
|
Forma
| ||||||||
|
br
|
Toll1
|
hg
|
Toll2
|
yD ± 1°
|
R max
|
rt
|
Toll3
|
2*a
| ||
|
HTD 3M
|
10-72
|
1.90
|
+0.05
0
|
1.22
|
+0.05
0
|
14°
|
0.91
|
0.30
|
+0.00
0 |
0.760
|
|
HTD 5M
|
12-72
|
3.25
|
+0.05
0
|
2.06
|
+0.05
0
|
14°
|
1.56
|
0.48
|
+0.05
0
|
1.140
|
|
HTD 8M
|
22-192
|
5.35
|
+0.07
0
|
3.451
|
+0.1
0
|
14°
|
2.57
|
0.8
|
+0.1
0
|
1.362
|
|
HTD 14M
|
28-216
|
9.80
|
+0.10
0
|
6.00
|
+0.13
0
|
14°
|
4.65
|
1.40
|
+0.1
0
|
2.674
|
|
HTD 20M
|
34-216
|
Na
|
+0.15
0
|
Na
|
Na
|
14°
|
Na
|
Na
|
+0.1
0
|
4.318
|
Il diametro esterno è sottoposto a tolleranza definito dalla tabella sottoriportata ricavata dalla Norma DIN 7721-2 :
|
d0
| ||
|
Campo di dimensione
|
Tolleranza
|
Valore Toll4 adottato
|
|
sino a 25
|
0 -0,05
|
-0.025
|
|
sopra 25 sino a 50
|
0 -0,05
|
-0,025
|
|
sopra 50 sino a 100
|
0 -0,08
|
-0,04
|
|
sopra 100 sino a 175
|
0 -0.08
|
-0,04
|
|
sopra 175 sino a 300
|
0 -0,1
|
-0,05
|
|
sopra 300 sino a 500
|
0 -0,1
|
-0,05
|
|
sopra 500
|
0 -0,15
|
-0,075
|
Diametro esterno con applicazione tolleranza D0 = Dp – 2*a + Toll4
Diametro di fondo Df = D0 – 2*(hg) – Toll2
