Una volta terminato l'inserimento dei dati costruttivi é possibile generare i profili delle ruote da realizzare,
ovviamente il pulsante Ruota comparirà solamente se ho intenzione di realizzare anche la Ruota Coniugata.
CLICKando il comando compare una DIALOG-BOX in cui si può scegliere di generare, non solo una ruota
completa , ma anche una parziale di un numero di denti specificato.

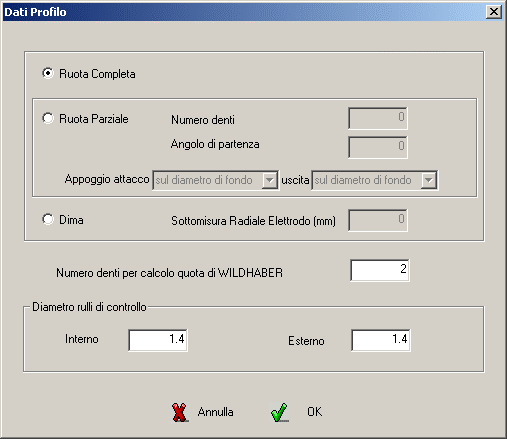

-Dati per la costruzione del Profilo da realizzare-
Per le Ruota Coniche invece compaiono altre DIALOG-BOX in cui inserire i valori tipici di questo tipo di
ingranaggi.

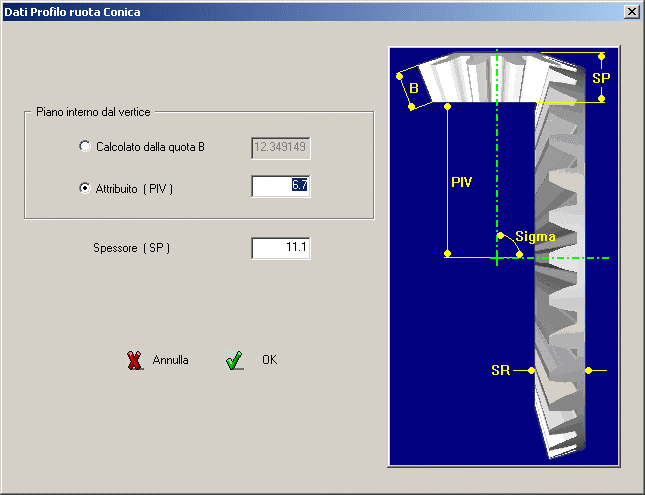

-Dati per la costruzione del Pignone Conico-
In molte di queste finestre di inserimento dati , per aiutare l'operatore, vengono visualizzati dei disegni con quote
che riportano i valori da inserire.

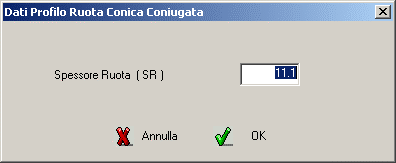

-Dati per la costruzione della Ruota Coniugata Conica-
Se ho anche la Ruota Coniugata, CLICKando Ruota devo inserirne lo spessore SR per ottenere
l'accoppiamento degli ingranaggi.

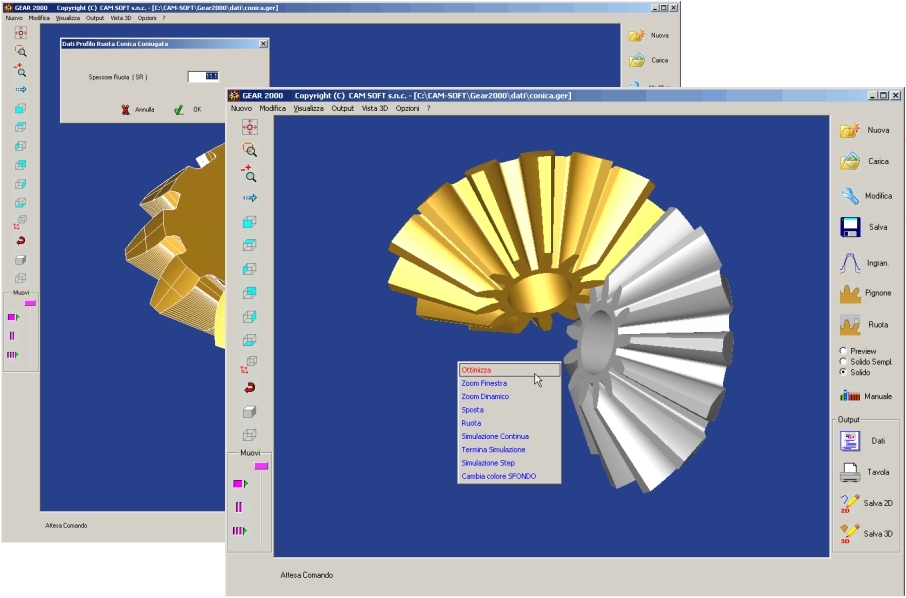

-Solidi generati-
Una volta generati i solidi vengono attivati , nella parte sinistra della finestra principale, i comandi di
Visualizzazione in parte disponibili anche nel menù a discesa che appare quando si CLICKa con il
tasto destro del Mouse sullo sfondo.
Contemporaneamente vengono attivati una serie di comandi nella finestra principale per Archiviare i dati
