Pompe di lubrificazione tipo GEROTOR - Condizione 2a - Rotore interno noto

graphic

Gli elementi geometrici sono costituiti da ARCHI DI CERCHIO.

Il disegno del Rotore Interno è autocostruito tramite i dati forniti in INPUT , viene generato con accuratezza mantenendo fisso il valore di  STi  con la posizione del suo centro e ricalcolando, per verifica, il valore del raggio SFi  che deve risultare contemporaneamente tangente al diametro DiRi  ed ai raggi adiacenti  STi .

graphic

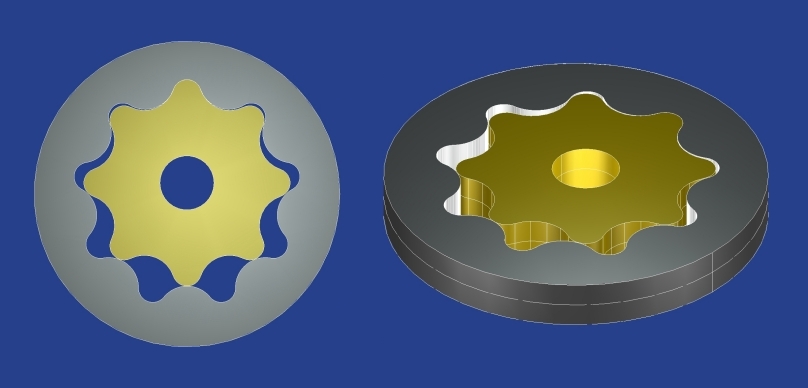

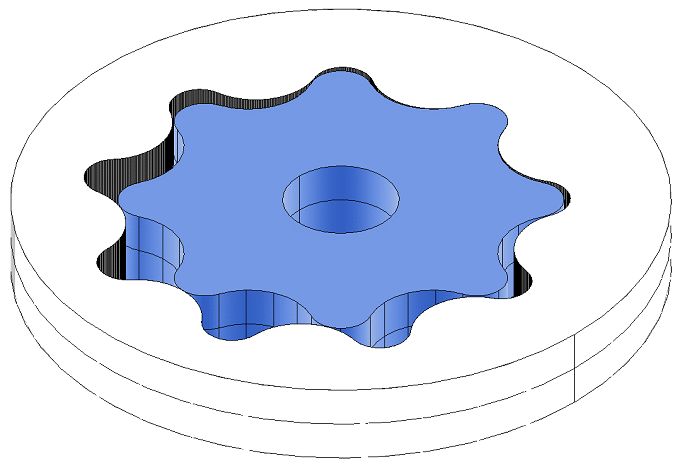

-GEROTOR con Rotore Interno noto-

graphic

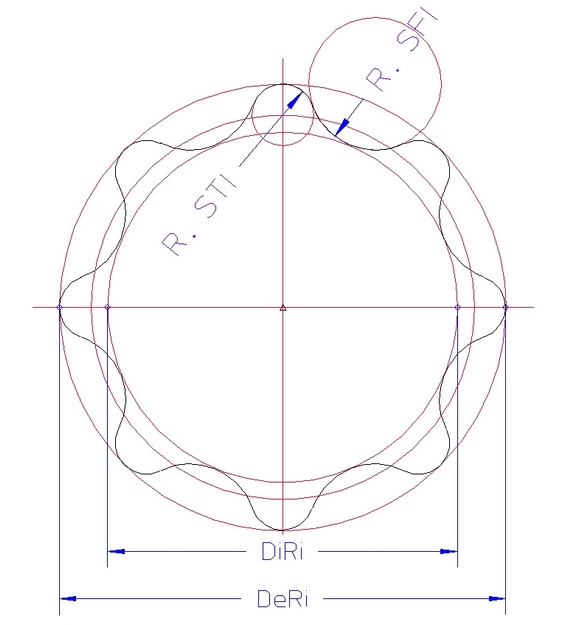

-Deri, Diri, STI e SFI-

graphic

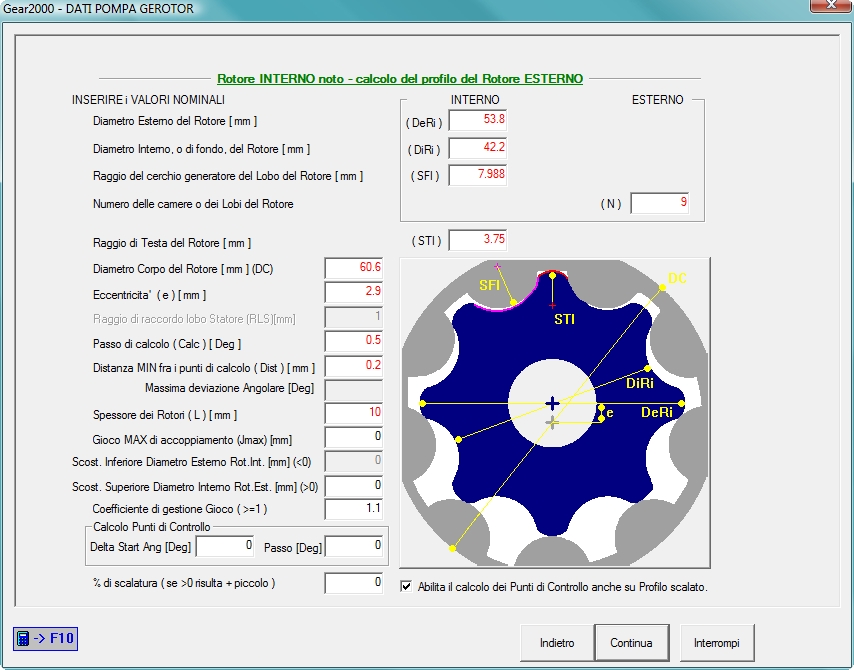

STi  : Raggio del cerchio generatore della testa del lobo del Rotore Interno
Sfi  : Raggio di fondo del lobo  (Valore verificato attraverso il calcolo del Raggio Tritangente sui raggi  STi , RRi , STi )
Calc : Passo di calcolo in gradi  ( Si suggerisce  l’adozione di  0.5 gradi )
Dist : Distanza minima fra i punti calcolati  ( Si suggerisce  l’adozione di  0.2 mm )
JMAX : Gioco Max di accoppiamento ammesso che consente di definire il valore di Offset (Equidistanza) da applicare al profilo calcolato. Il suo valore è definito dalla seguente :
Off = ( JMAX - ( Si.min - Se.max ) /2 ) * KK * (-1)
Dove
Si.min = Valore inferiore di Scostamento del Diametro Interno Rotore Interno
Se.max = Valore superiore di Scostamento del Diametro Interno Rotore Esterno
KK è un parametro gestibile dall’Utente che si prefigge di garantire la presenza di un gioco minimo anche quando  i due diametri di riferimento risultano essere realizzati con il valore minimo di scostamento.
Il valore di  Off  risulta sempre  < 0
KK assume valori sempre > 1  ( Si suggerisce  l’adozione di  1.1 )

Per questo tipo di profilo è inoltre possibile inserire, tramite il Check sotto la figura nel menù di input ( Abilita il calcolo dei Punti di Controllo anche su Profilo scalato ), l'abilitazione per la creazione nel file di dati della tabella dei punti di controllo anche per il profilo riscalato ( % di scalatura se >0 risulta + piccolo ).

Infatti dopo aver generato il profilo ( Fine ) nel file Dati di seguito alla tabella dei punti sul profilo originale ( oppure con gioco se abilitato ) si ottiene quella del profilo scalato.
