Compressore a Lobi CICLOIDALI -
Condizione 2b
Il Rotore Interno è noto ed è composto da elementi geometrici costituiti da Profili CICLOIDALI.
Si considera il rotore interno costituito da un tratto di Epicicloide e da un tratto di Ipocicloide.
Le Rollette di generazione della Epicicloide e della Ipocicloide possono avere diametro differente.

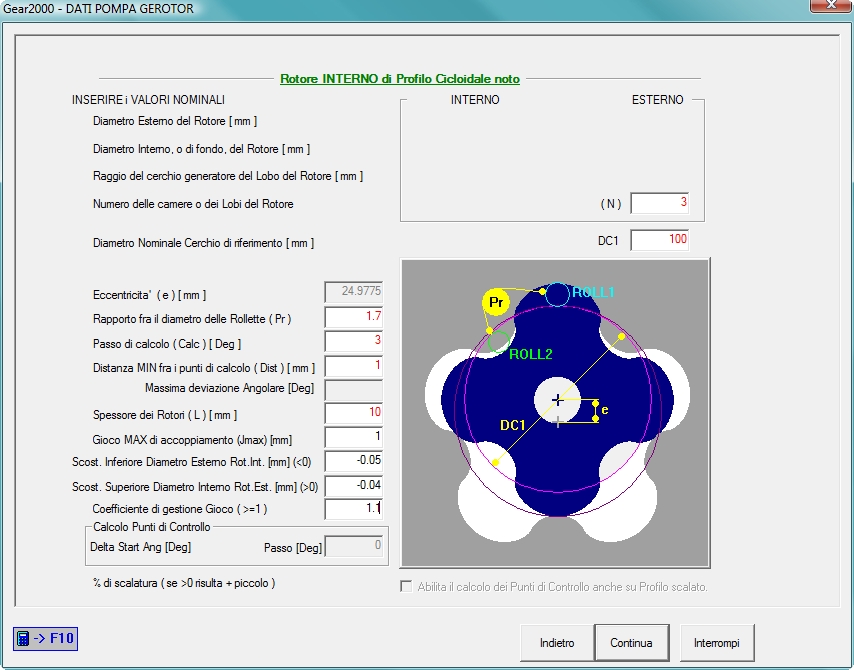

Le caratteristiche fondamentali sono costituite dal valore del
Diametro del Cerchio di Riferimento (DC1), dal valore dell’Eccentricità (e)
e dal numero dei lobi del rotore interno (N).
I diametri Esterno ed Interno del rotore Interno sono funzione diretta dei dati forniti.
Generazione, per inviluppo, del profilo del ROTORE INTERNO a 3 Lobi partendo da un ROTORE
ESTERNO a 4 Lobi.
-GEROTOR con Profilo Cicloidale-

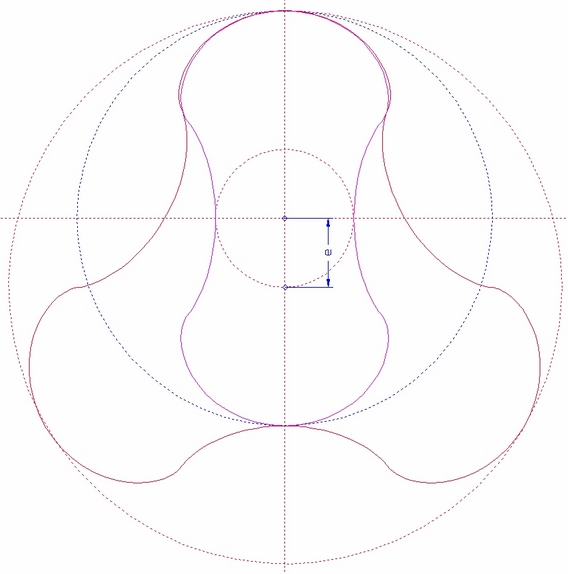

Generazione, per inviluppo, del profilo del ROTORE ESTERNO a 3 Lobi (rosso) partendo da un
ROTORE INTERNO a 2 Lobi (viola)
-Gen. Profilo, per inviluppo, del Rotore ESTERNO a 3 Lobi (rosso) partendo da un Rotore INTERNO a 2 Lobi (viola)-
DC1 : Diametro del cerchio di riferimento ridotto del valore medio di tolleranza (Si.min+Se.max)/2.
PR : Rapporto fra il diametro delle Rollette PR=RollR1 / RollR2 (Sempre PR > 1 )
Calc : Passo di calcolo in gradi
Dist : Distanza minima fra i punti calcolati ( Si suggerisce l’adozione di 0.2 mm )
JMAX : Gioco Max di accoppiamento ammesso che consente di definire il valore di Offset
(Equidistanza) da applicare al profilo del Rotore Esterno che sarà in seguito calcolato.
Il suo valore è definito dalla seguente : Off = ( JMAX - ( Si.min - Se.max ) /2 ) * KK
dove Si.min = Valore inferiore di Scostamento del Diametro Interno del Rotore Interno ,
Se.max = Valore superiore di Scostamento del Diametro Esterno del Rotore Interno ,
KK è un parametro gestibile dall’Utente che si prefigge di garantire la presenza di un gioco
minimo anche quando i due diametri di riferimento risultano essere realizzati con il valore minimo
di scostamento. KK assume valori sempre > 1.
Il valore di Off risulta sempre > 0
