Cremagliere di precisione con Pignone a Rulli
Si tratta di una proposta di tecnologia avanzata che si prefigge di rivoluzionare i sistemi di
trasformazione del moto rotatorio in moto rettilineo.
Il nuovo sistema elimina la presenza di giochi e garantisce posizionamenti precisi su lunghe
distanze consentendo l’operabilità ad alte velocità.
Il sistema prevede l’utilizzo di una cremagliera con denti a profilo Cicloidale generato da un
pignone rotolante sui fianchi dei denti della cremagliera, il pignone consiste di una serie di rulli,
disposti sulla sua circonferenza primitiva, supportati da cuscinetti a rullini.
Il sistema si propone di raggiungere una serie di finalità come segue :
· Riduzione dell’usura e della manutenzione.
· Conservazione nel tempo delle caratteristiche di precisione.
· Eliminazione dei giochi in entrambe le direzioni.
· Eliminazione dei problemi relativi agli di errori cumulativi comuni alle viti a circolazione di
sfere.
La sperimentazione ha rilevato valori di ripetibilità entro ± 0.0127 mm ( ± 0.0005 inch) a velocità
estremamente elevate sino a 600 m/min (10 m/sec o 34 ft/sec).
Anche a queste velocità estreme, in funzione del basso livello di attrito, non si generano problemi
derivanti da usura e surriscaldamento dei componenti.

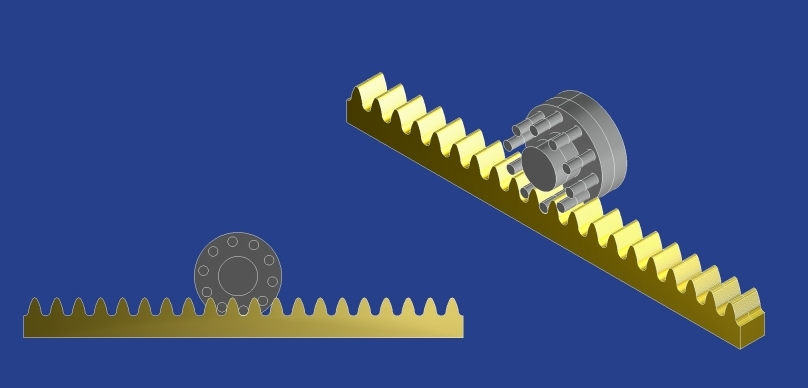

Ecco qui di seguito alcuni esempi dei profili generati:
|
Cremagliera
|
RPG Esterna
|
RPG Interna
|
Dati di INPUT per la generazione della Cremagliera:

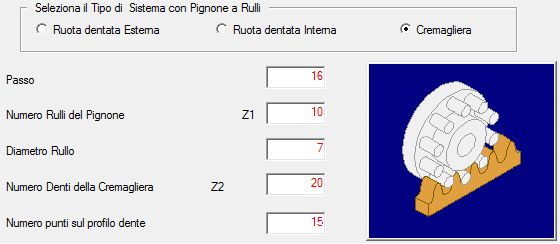

-Prima finestra di inserimento dei dati costruttivi base-

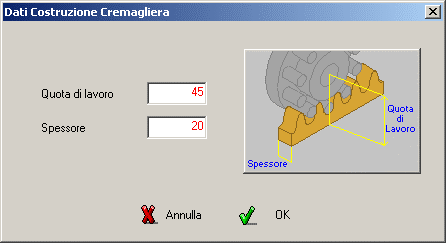

-Seconda finestra di inserimento per definire la Cremagliera-

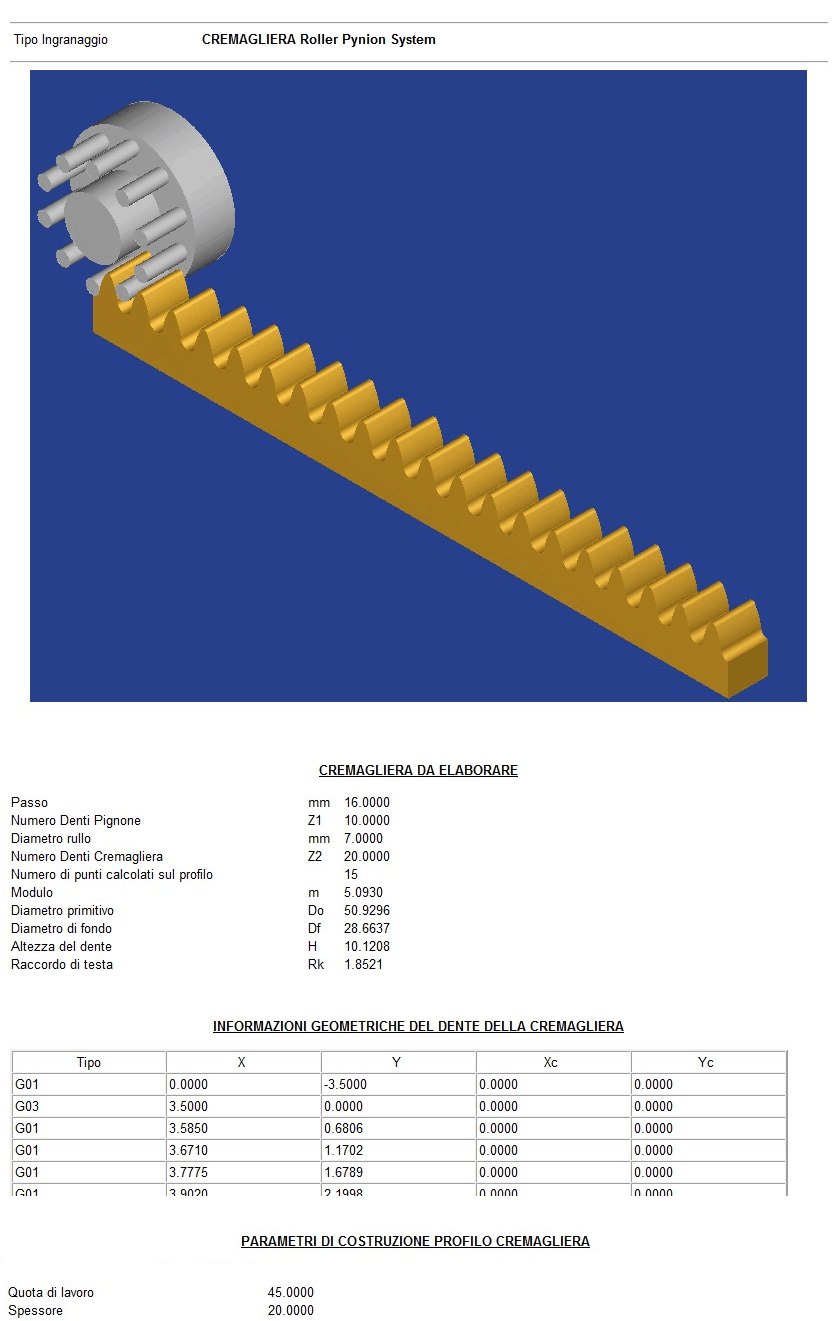

-Dati e Solidi Completi generati-
