Scanalati UNI 8953 ( Fianchi Paralleli )

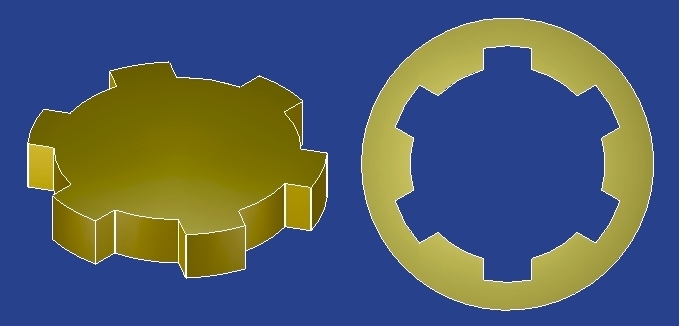

Nell’aggiornamento alla versione 04.02 di GEAR2000 è stato inserito il dimensionamento di
Albero e Corona (Mozzo) per profili scanalati cilindrici con fianchi paralleli e centraggio interno in
conformità alla norma UNI 8953 ( Serie Leggera oppure Serie Media ).
Grandezza e relative Dimensioni fondamentali:
N = numero denti
d = diametro interno
D = diametro esterno
B = spessore dente
Albero o Corona (Mozzo).
Serie Leggera o Media.
Tipo di Montaggio.
Tolleranze sull’Albero per montaggio :
Scorrevole (S) d10, a11, f7.
Scorrevole sotto carico (SC) f9, a11, g7.
Fisso (F) h10, a11, a7.
Tolleranze sulla Corona :
Non Trattato (NT) H9, H10, H7.
Trattato (T) H11, H10, H7.
Dopo aver scelto il tipo di Norma, basta selezionare la denominazione dell'oggetto per riempire la DIALOG con i valori corretti.
-DIALOG di inserimento valori-
-MENU per tipi di Accoppiamento previsti-
Con il tipo di accoppiamento compare anche una tabella con le tolleranze previste.
-DIALOG Tolleranze UNI 8953-

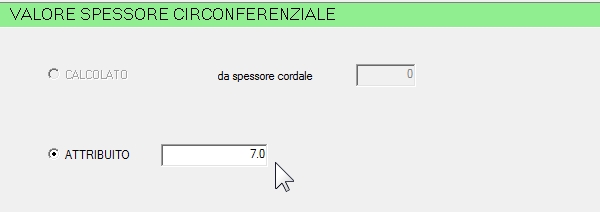

Premendo Imponi o ricava Spessore Circonferenziale
è possibile modificare la larghezza del dente/vano.
-DIALOG - valore B Attribuito - Larghezza del dente o del vano-
Premendo Continua si genera il profilo dello Scanalato avendo poi accesso a tutti gli Output.

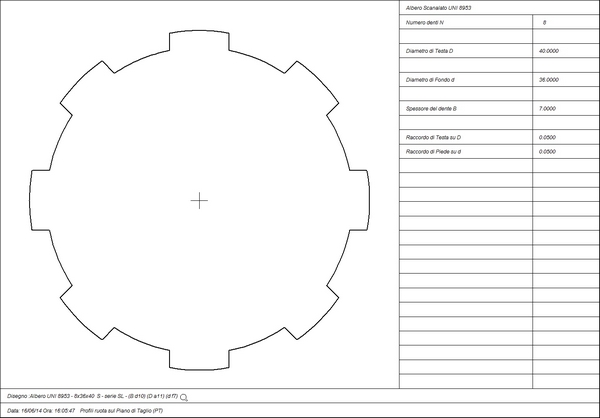

-Esempio di Tabella generata per Scanalato UNI 8953-
