MENU' MODIFICA
In questo menù sono attivabili i comandi che permettono di modificare le
leggi definite. Ogni modifica apportata ad una legge si riflette sulla legge successiva.

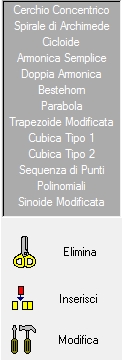

Le opzioni possibili sono:
· Elimina : cliccando la curva nell'intervallo in cui è definita la si toglie dal grafico.
· Inserisci : cliccare una curva nell'intervallo della legge prima della quale inserire la nuova,
sceglierne il tipo ed inserire i parametri richiesti.
· Modifica : cliccare una curva nell'intervallo in cui è definita la legge da modificare, scegliere
una nuova legge o modificare i parametri di quella esistente.
Per modificare i dati generali della camma agire sulla prima legge; in questo caso i valori del
raggio di base e dell'alzata iniziale saranno visualizzati in chiaro. Per quanto riguarda i valori di Step Angolare Massimo e Step Millimetri vedere la nota Attenzione in Personalizza.
E' possibile aggiungere uno o più punti sui grafici di Spazio, Velocità ed Accelerazione, utilizzando
la voce Inserisci Punto del menu Leggi.
Viene richiesta la posizione angolare e vengono inseriti i punti corrispondenti sulle tre curve
visualizzate. Se in corrispondenza della posizione angolare inserita esiste già un punto definito, la
procedura non ha effetto.
Se dopo aver inserito dei punti si modificano una o più leggi, il programma ricalcola in
automatico le nuove corrispondenze sui grafici modificati.
Anche in questo caso se una delle corrispondenze da ricalcolare coincide con una posizione
angolare che deriva dalla ridefinizione delle leggi, la procedura non ha effetto.
Per eliminare i punti inseriti utilizzare il comando Cancella Punto dello stesso menu.
