FILE DI PUNTI

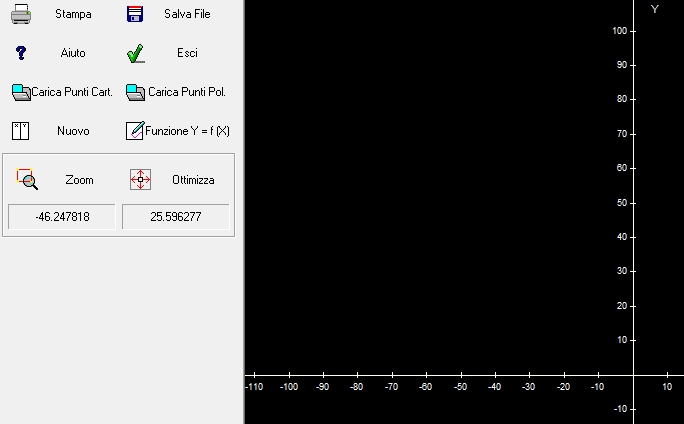

Utilizzando la voce Crea/Modifica Punti del menù si accede alla gestione dei files di punti.
E' possibile editare un file di punti esistente o crearne di nuovi con i comandi
Nuovo o Funzione Y = f(X).

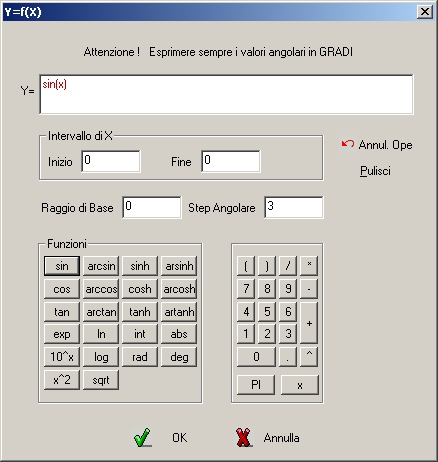

Quest'ultima permette di inserire una funzione in base alla quale verranno calcolati i punti del
file, viene richiesto il valore del raggio di base ed i valori iniziale e finale della variabile
indipendente.
Esempio Y=SIN(X)

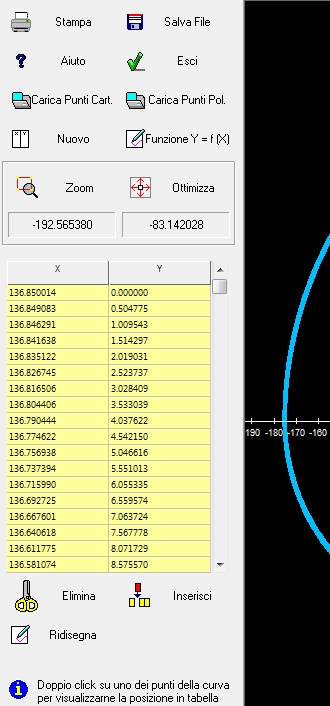

Quando un file viene caricato o creato ex-novo viene rappresentato graficamente sul monitor ed
è possibile modifcarne i valori agendo sulla tabella e sui comandi che appaiono a sinistra
( vedi figura sotto ).
Coordinate dei Punti
E' anche possibile modificare manualmente ogni singolo valore di X e Y cliccando 2 volte nella
casella della tabella che contiene le coordinate dei punti ( gialla ), oppure cliccando 2 volte nel
grafico in corrispondenza del punto da modificare, il cursore si posizionerà automaticamente
nella tabella alla riga corrispondente.
Carica Punti Cart.
Carica un file testo (.txt) contenente le coordinate Cartesiane dei punti.
Nella prima linea del file deve esserci scritta la stringa "X Y" con le incognite separate da uno
spazio o da un TAB e a seguire le coppie di coordinate Cartesiane
( sempre separate come nella prima linea).
Esempio:
X Y
45.500000 0.000000
45.497116 0.505351
Carica Punti Pol.
Carica un file testo (.txt) contenente le coordinate Polari dei punti.
Nella prima linea del file è possibile specificare il valore del Raggio Iniziale ("R=" <>0) e a
seguire le coppie di Coordinate Polari (Angolo e Distanza dal centro)
separate da uno spazio o da un TAB.
Esempio:
R=38.5
0 0
1.5 0.001598
3 0.006393
