Export 2D TXT
Selezionando l'opzione Files Punti (*.txt) è possibile salvare
i punti del profilo della Camma in un
file di testo contenente le coordinate cartesiane.

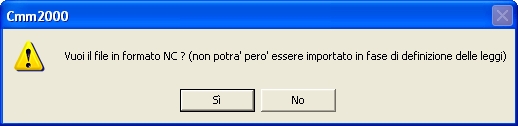

Rispondendo Si alla domanda della DIALOG-BOX sottostante

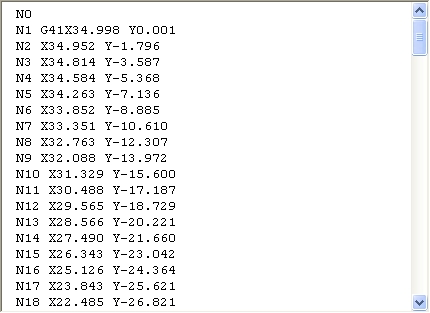

si otterrà un file tipico per i Controlli Numerici (vedi immagine sotto)
che prevede il giusto utilizzo del Correttore Raggio ( G41/G42 ) e, oltre alla numerazione, la
presenza degli indirizzi degli assi (X ed Y) con le relative coordinate cartesiane.
L'operatore potrà completare il file aggiungendo la Testata, la Coda ed il Cambio Utensile del
proprio Controllo Numerico per eseguirne la lavorazione in macchina.
Viceversa, rispondendo No alla domanda della DIALOG-BOX, si otterrà
un file utile ad essere re-importato da CMM2000 nella modalità descritta in Sequenza di punti.
