CS
EDM2000 abbina
l’elevata potenzialità alla semplicità d'uso, offre la
capacità di generare in modo autonomo e potente la geometria
necessaria alla definizione dei profili rendendolo indipendente da
qualsiasi supporto CAD esterno.
CS
EDM2000 è in grado di interpretare i più comuni
formati CAD ( MI
, DXF , IGES 2D , IGES 3D , STEP )
e consente il rapido passaggio dal disegno meccanico al file CN
pronto per l’esecuzione della lavorazione.
CS
EDM2000 è
in continuo sviluppo ed ampliamento , la
sottoscrizione del contratto
di manutenzione del software
da diritto a ricevere gli aggiornamenti ogni qualvolta sia
disponibile un miglioramento o una nuova versione.
Benefici
- Inserimento e
verifica contestuale dei dati.
- Rappresentazione
grafica completa del job con riduzione delle possibilità di errore.
- Passaggio rapido
dalle finestre di geometria e tecnologia a quella di editing.
- Ogni modifica ha
effetto immediato , il file CN viene ricalcolato e modificato in tempo
reale.
- Editor in linea
arricchito di comandi specifici che rendono l’eventuale messa a punto
del file CN rapida e sicura.
- Verifica del
percorso delle testine guidafilo oltre o entro i piani di riferimento
del pezzo.
- Simulazione grafica
del file CN e Simulazione in Dry-Run (2D e 3D) in emulazione del CN.
- Post-Processori
dedicati , ad alto livello, per tutti i Controlli Numerici e le EDM a
Filo presenti sul mercato.
- Disponibilità di
DataBase tecnologici specializzati.
- Consistente
risparmio di tempo con sicurezza nell’esecuzione del lavoro.

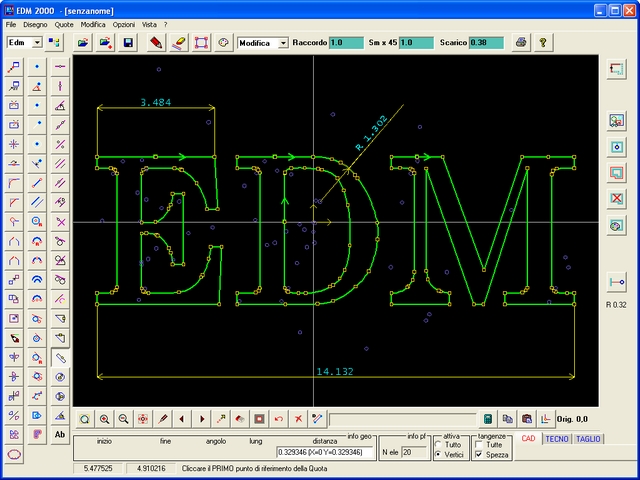

La finestra geometrica visualizza i files caricati
e mette a disposizione i comandi per la modifica e l’ottimizzazione del
disegno appena caricato.
- Posizionamento dello zero pezzo di lavorazione (
anche per più parti caricate simultaneamente )
- Cancellazione di geometria non utilizzata e
gestione dei colori presenti
- Ripetizioni con posizionamento e rotazione
- Inserimento di nuova geometria (es. raccordi,punti,segmenti,archi ecc., nuovi profili
non acquisiti da cad)
- Risoluzione di problemi di tangenza con i comandi spezza , unisci ed aggiusta
- Generazione rapida di profili canonici ( cave,asole,poligoni
regolari ecc.)
- Riconoscimento dei profili da lavorare

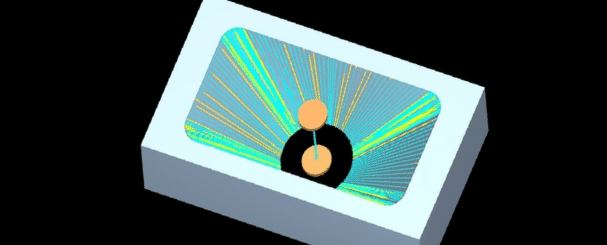

- Svuotamento distruttivo automatico

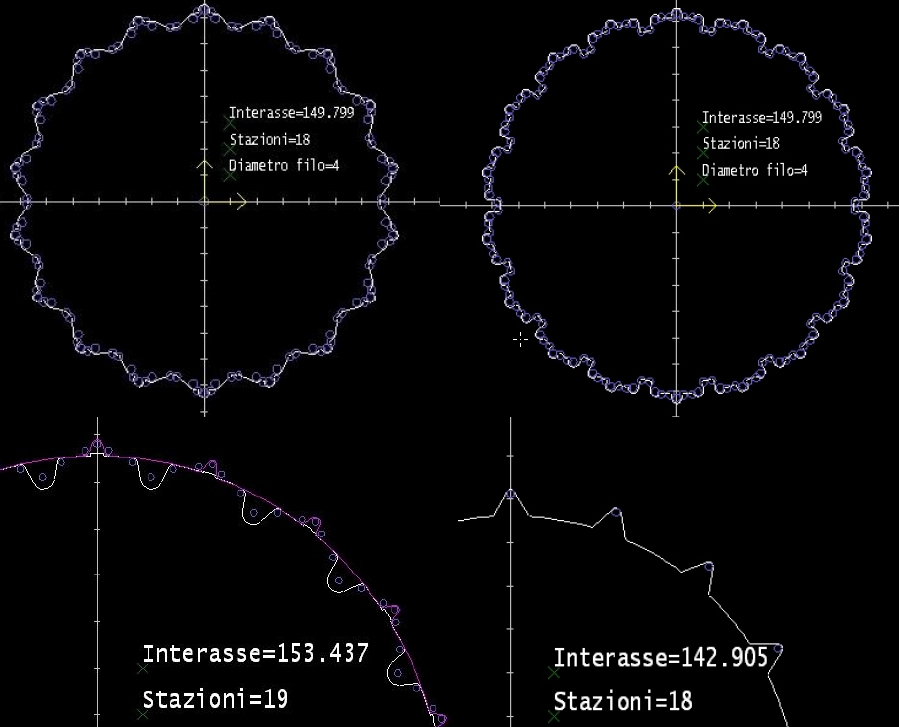

- Inserimento, per selezione, di scarichi parametrici
sugli spigoli delle figure

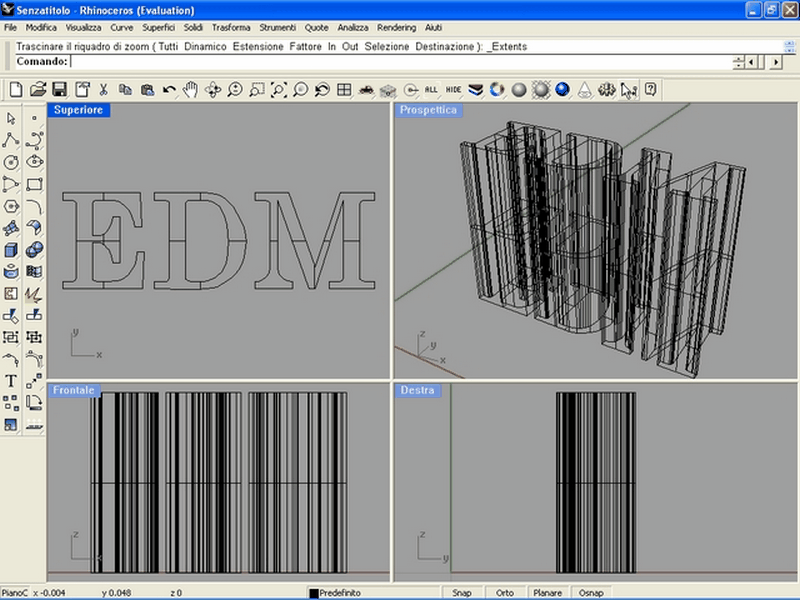

- Generazione automatica di profili derivati dal TAGLIO DI
SUPERFICI 3D importate e gestite tramite l’esecuzione di tagli
su piani paralleli

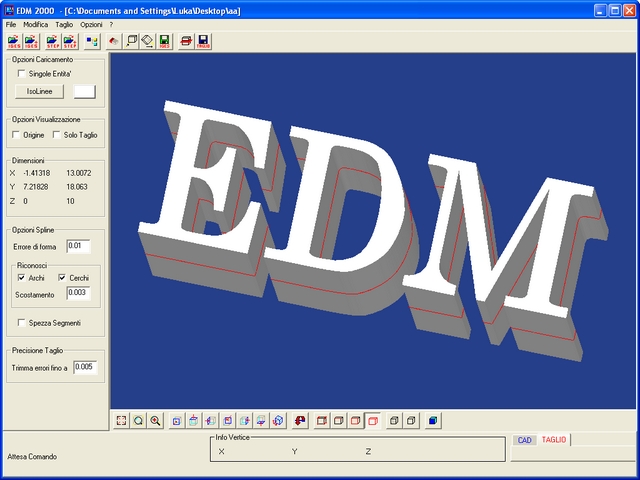

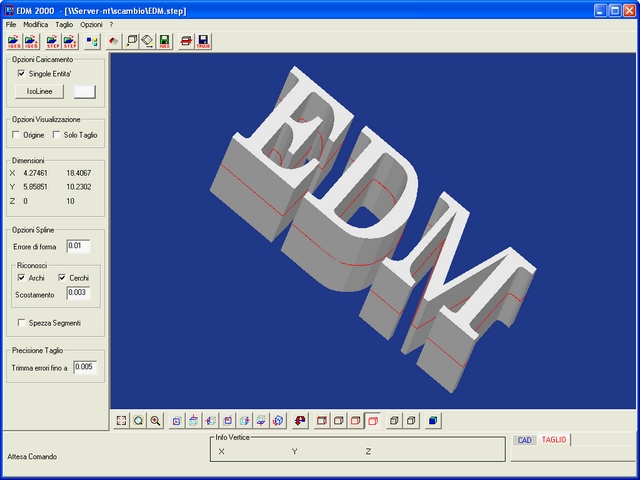

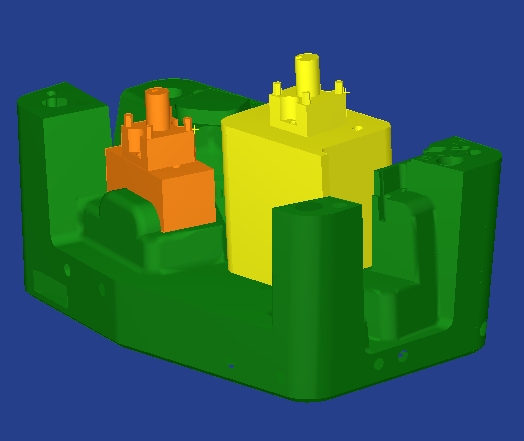

- Interpretazione diretta di files IGES 3D , STEP per ottenere
profili bidimensionali finalizzati all’assemblaggio per il taglio 3D ( 4 assi )
- Sincronizzazione automatica o pilotata della
generatrice
La finestra tecnologica visualizza i profili da
lavorare e consente di applicare, singolarmente o simultaneamente, a
tutti quelli attivi le strategie tecnologiche disponibili oppure quelle
specifiche personalizzate dall’utente.
- Utilizzo di strategie
di taglio preimpostate o definite
dall'utente
- Parametri di taglio ricavati da un database
specifico , collegati con la strategia di taglio adottata ,
la qualità di finitura ed il materiale da lavorare ( con calcolo del
tempo di taglio )
- Assegnazione e verifica rapida dei parametri
tecnologici introdotti selezionando il profilo interessato
- Associazione di due profili ( superiore ed
inferiore ) per la generazione di forme tridimensionali , lavorabili
con movimentazione di 4 assi macchina
- Inversione automatica dei tagli di finitura ,
distacco dello sfrido e ripassi di finitura sul tratto di ritegno con
aggiornamento automatico della tecnologia

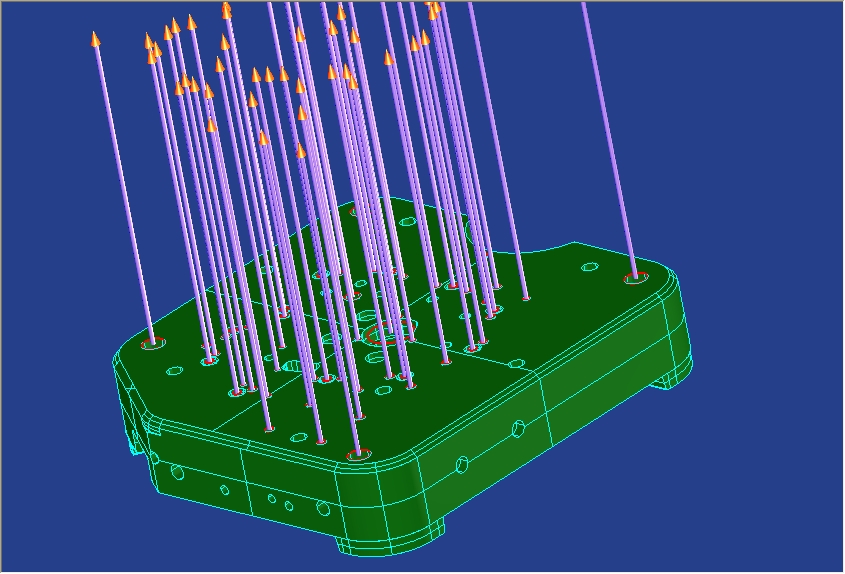

- Posizionamento e taglio di
fori cilindrici con semplice o doppia
inclinazione ( movimentazione slitte )
- Gestione della conicità avanzata con l’impostazione
dell'angolo di inclinazione del taglio ( variazione
dell’angolo lungo il percorso di taglio )
- Taglio di matrici per estrusione alluminio con
variazione della conicità e dell’altezza del tratto cilindrico in
volata ( in gergo ZONE )
- Taglio di profili utensili per tornio e fresatura
tenendo conto degli angoli di spoglia anteriore e posteriore-variabile
partendo dal profilo del pezzo da ottenere, taglio
su 4 o 5 assi ( asse rotante per taglienti elicoidali )

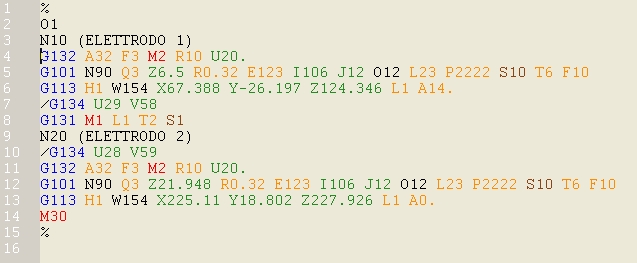

- Visualizzazione immediata del file CN relativo alla
situazione corrente con la possibilità di apportarvi modifiche
con azione in tempo reale
- Visualizzazione 3D del solido ottenuto

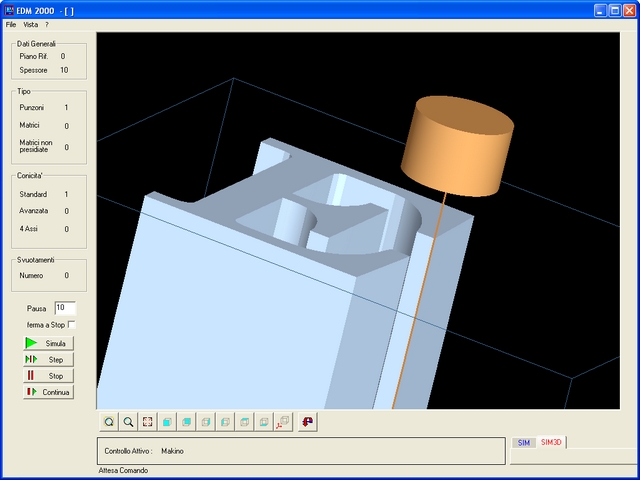

- Simulazione grafica in DRY-RUN ( 2D e 3D ) in
emulazione del CN
| Moduli disponibili |
| Base |
Disegno 2D, n.1
Post-Processore, Gestione strategie di lavoro, Conicità avanzata,
Gestione 4 assi, Svuotamento distruttivo di profili, lettura Files DXF
– IGES – MI – ISO Std., Simulazione del File CN generato, Editor
On-Line del File CN, Visualizzazione rendering del solido ottenuto. |
| Opzionale |
Lettura
Files IGES 3D, Generazione di sezioni su tre piani di lavoro,
visualizzazione del solido rendering e wireframe, Gestione dello Zero
pezzo e della inclinazione del pezzo rispetto agli assi di riferimento,
informazioni sull’ingombro, informazioni sulla posizione dei vertici,
riconoscimento di spigoli e facce, Manipolazione immagine. |
| Opzionale |
Ripresa automatica delle figure non
lavorate o completate (solo Makino) - Automatic Tacking-Up of not
worked paths. |
| Opzionale |
Gestione Data-Base tecnologico |
| Opzionale |
Serie di Post-Processori aggiuntivi.
AGIE AGIEVISION CHARMILLES FANUC MAKINO MITSUBISHI ONA SODICK e
foratrici SIELT |
| Opzionale |
Trasferimento seriale dati. |
|
