Trapezoide modificata

graphic

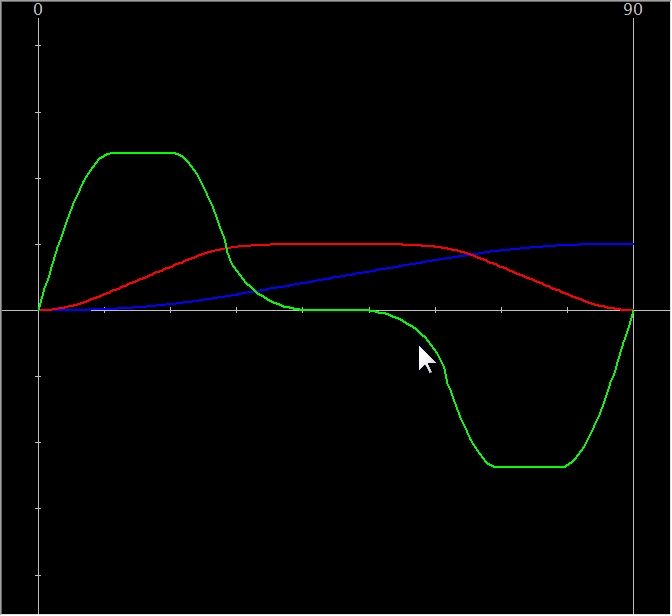

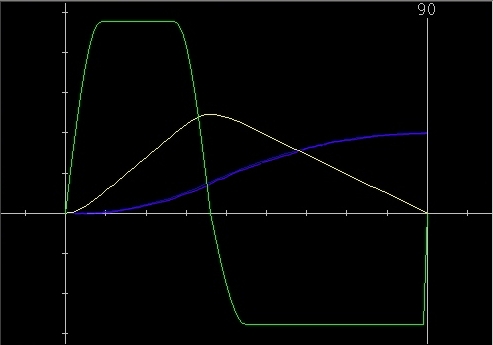

Grafico Legge

E' definita da un movimento parabolico composto con una curva cicloide.

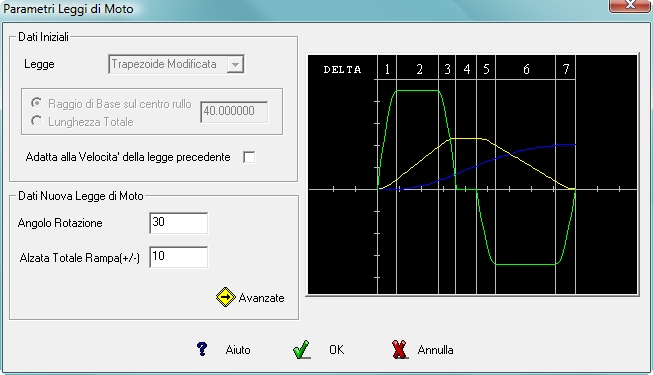

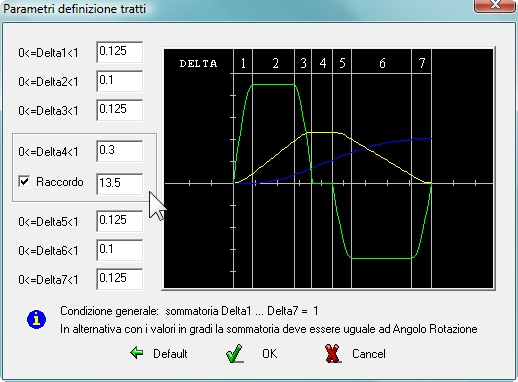

Utilizzare il tasto Avanzate per accedere al menu di definizione dei tratti;

graphic

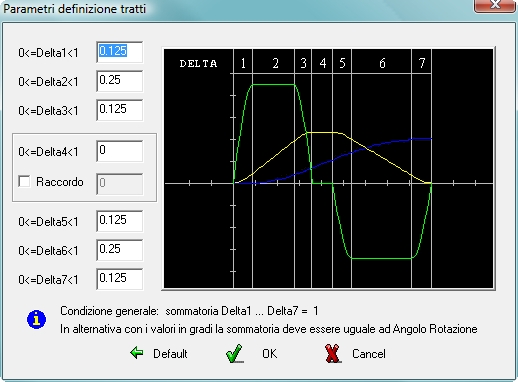

I valori di default generano una trapezoide simmetrica ma è possibile ottenere diverse parametrizzazioni modificando i valori di Delta che definiscono i 7 tratti della curva.

Nota.
Sia assegnato il significato di  T0  TS  come segue :
T0 = Tempo di Accelerazione in Rampa ( Tempo di raccordo )
TS = Tempo totale di sviluppo della legge

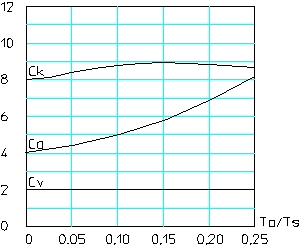

Dal diagramma sottoriportato ( Riferito ad una trapezoide Normale ) si rileva che all'aumentare di T0  aumenta il  Ca  ( Coefficiente di Accelerazione ), pertanto conviene ridurre al minimo il tempo  T0  .

D'altra parte non si può pensare che un valore piccolissimo di  T0  , dedicato al tratto di raccordo, sia sufficiente ad allontanare il pericolo di vibrazioni.

Nasce quindi il problema di determinare il valore ottimale di  T0  che consenta di evitare le vibrazioni senza alzare troppo il  Ca .

graphic

In assenza di esigenze particolari si assume di solito T0 / TS  = 1/8 = 0.125  che per la legge illustrata dal diagramma restituisce  Ca = 5.33  anzichè  4 (Relativo a  T0 / TS  = 0 ).

Generalmente è più corretto riferirsi all'andamento della derivata dell'accelerazione, cioè della funzione ý(jerk) che diviene  8  in corrispondenza delle discontinuità di  ÿ (t) ( accelerazione ).

Per evitare vibrazioni è quindi necessario che il jerk non diventi  = 8  , ovvero si abbia   T0 = 0, ma anche che non diventi troppo elevato.

Spetta al progettista ed alla sua esperienza scegliere i valori più corretti, in funzione dell'applicazione, di T0 / TS

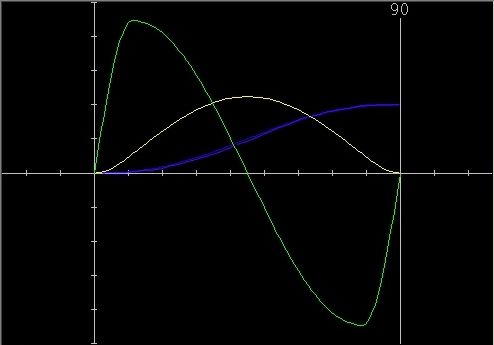

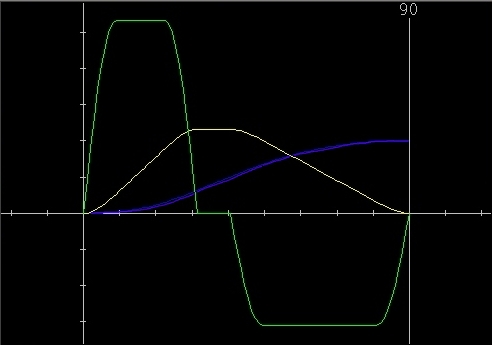

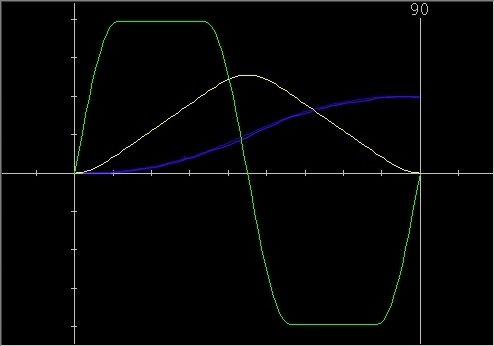

Alcuni esempi con diversi valori assegnati a Delta:

graphicgraphic


graphicgraphic



graphicgraphic



graphicgraphic

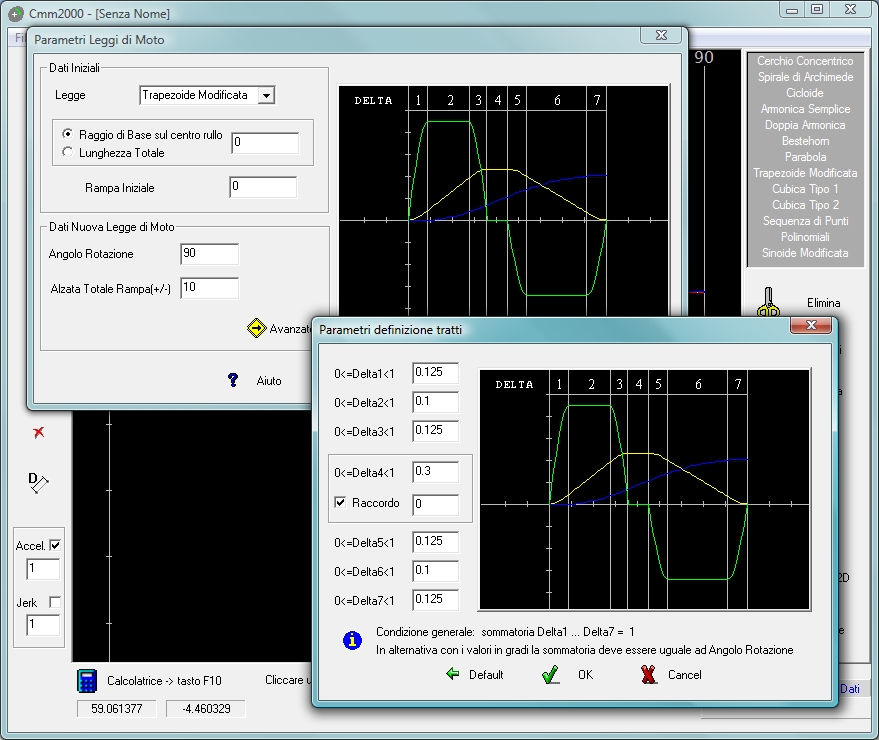

Utilizzo del Raccordo sull'Accelerazione nel tratto Delta4
sia in entrata dal tratto Delta3 che in uscita verso il tratto Delta5 :

graphic

Mettendo il valore del Raccordo a 0, oppure se il valore e' superiore al massimo consentito, il programma inserisce automaticamente il valore massimo possibile.

graphic
Raccordo Massimo in uscita dal tratto Delta4.

graphic

Valore del Raccordo Massimo ottenuto automaticamente avendo inserito 0.
