Sinoide Modificata

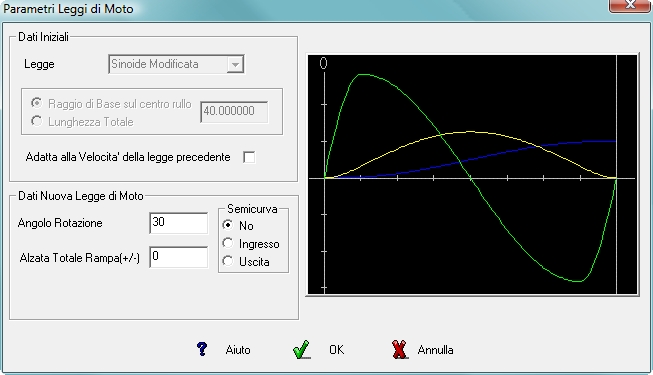

Grafico Legge
Riduce di circa il 7% l’accelerazione massima, la funzione si sviluppa utilizzando due tratti di una
Cycloide con ß’ = ß / 2 ed h’ = h / 4 e la sinusoide intera ßs = 3 ·ß / 4 .
La curva risulta particolarmente interessante nei casi in cui è grande la massa posta in
movimento dal cedente ed è individuata come una delle migliori nella progettazione delle camme.
E' possibile definire una semicurva il cui punto di separazione è riferito al punto di flesso della
curva di alzata.
Le opzioni disponibili sono:
No per la curva intera
Ingresso per il tratto iniziale della curva intera
Uscita per il tratto finale della curva intera
