CAMMA PIANA

Oltre ai dati per la CAMMA è necessario inserire anche quelli per il tipo di CEDENTE.

graphic

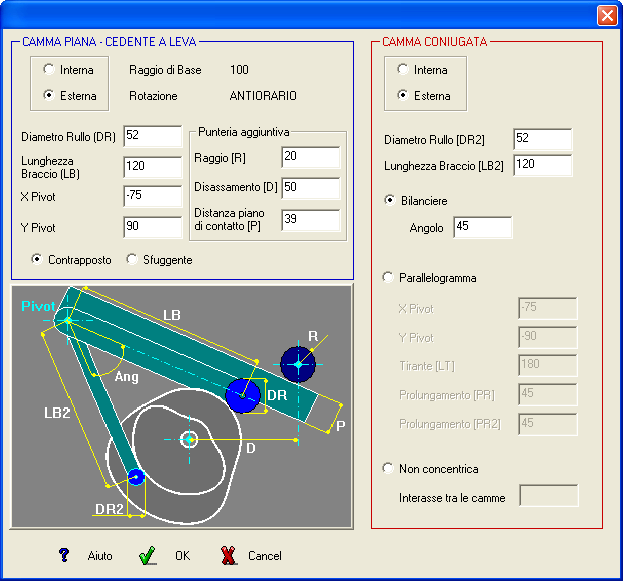

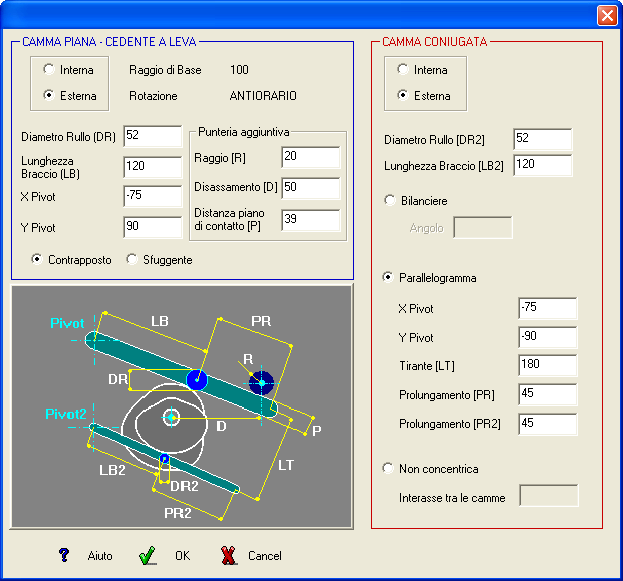

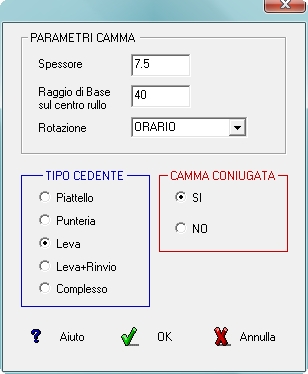

Esempio di dati per Camma piana con cedente a leva...

graphic

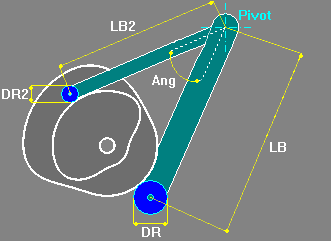

...e telaio a bilanciere ... o...

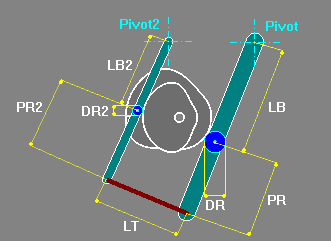

...telaio a parallelogramma (sotto).

graphic

Nota su CEDENTE Contrapposto e Sfuggente :

graphic
graphic

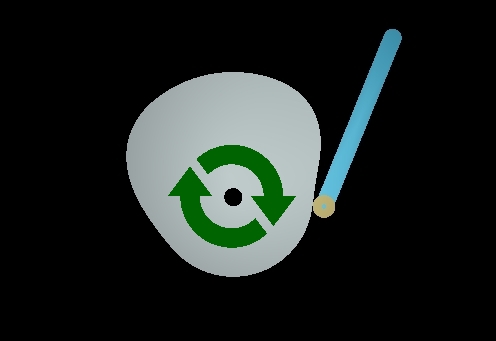

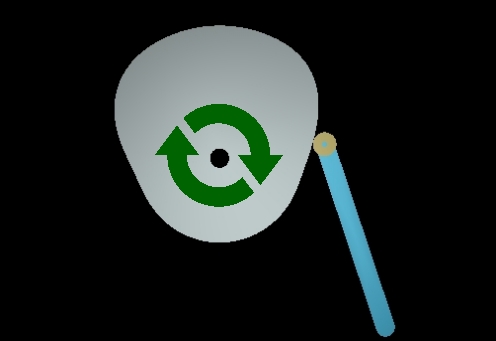

In funzione della rotazione della camma ( Oraria )
si intende Telaio con Cedente Contrapposto quando la forza sul Rullo è diretta verso il Pivot della Leva.
In funzione della rotazione della camma ( Oraria )
si intende Telaio con Cedente Sfuggente quando la forza sul Rullo è diretta in verso opposto al Pivot della Leva.


CAMMA CONIUGATA / CEDENTE DISASSATO

Per la camma piana, e nei casi previsti, è possibile calcolare il profilo della camma coniugata o di quella con il cedente disassato.

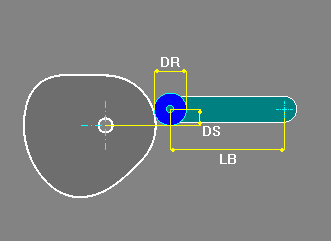

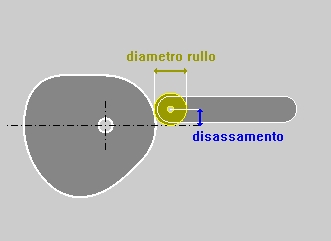

Cedenti a Punteria :
graphic
graphic
graphic
graphic

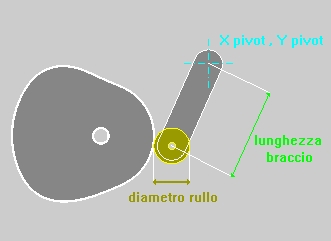

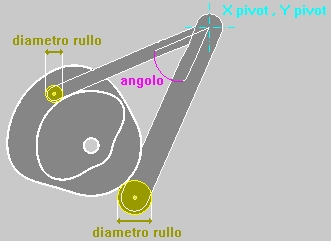

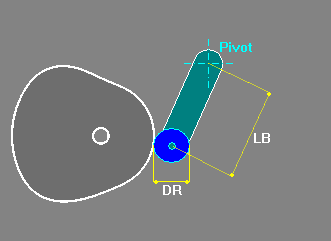

Cedenti a Leva :
graphic
graphic
graphic
graphic
graphic
graphic


Non concentrica

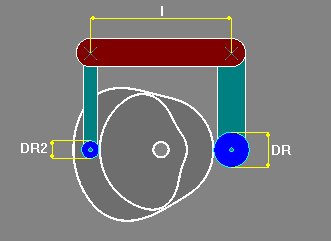

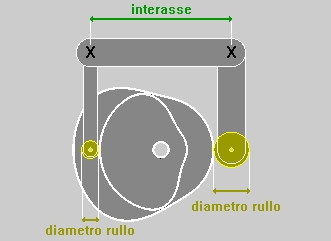

Dalla versione 4 di CMM2000 è disponibile anche una nuova configurazione di Camma Desmodromica in cui le due Camme, con Profili diversi, non sono concentriche ma ruotano su due assi aventi un interasse I definibile dall'Utente.
graphic

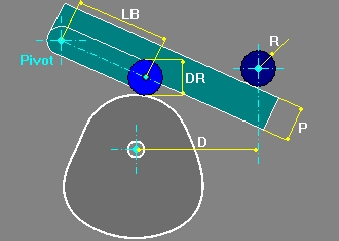

L'opzione Punteria Aggiuntiva permette di inserire nel meccanismo a leva lo spostamento di un rullino tipico di una punteria. In questo caso l'Utente definirà le leggi riferendosi al centro del rullo della punteria mentre il programma calcolerà la forma della Camma che muove il rullo della leva.
graphic
graphic

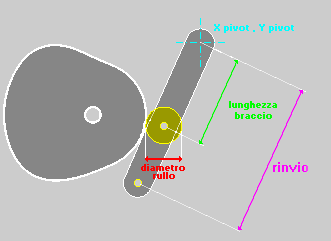

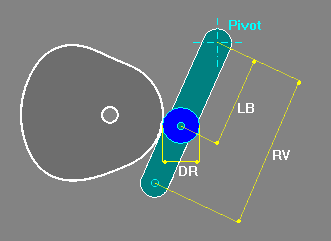

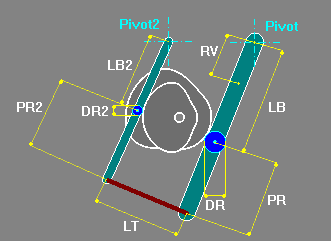

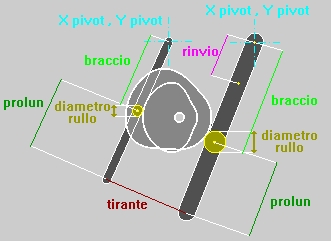

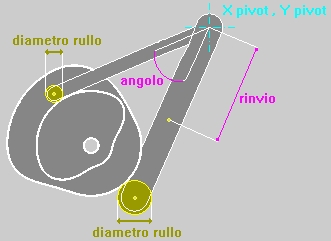

L'opzione LEVA+RINVIO consente il calcolo della camma inserendo le leggi di moto rispetto alla  posizione data dalla lunghezza del rinvio anzichè rispetto al centro del rullo che poggerà su di essa.
Il valore di Rinvio deve essere negativo se il punto in cui sono definite le leggi si trova, rispetto al  punto di Pivot, in posizione opposta al rullo.
graphic
graphic
graphic
graphic
graphic
graphic

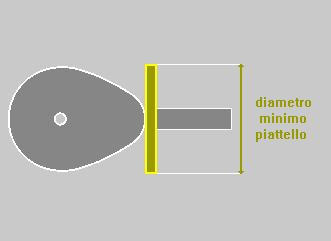

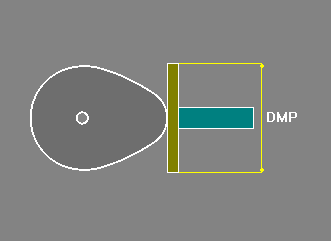

Cedente a Piattello :
graphic
graphic

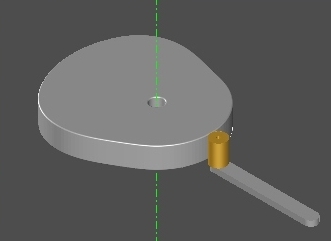

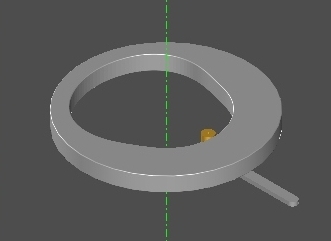

Selezionando camma Interna/Esterna si possono ottenere i solidi rappresentati dalle figure seguenti:

graphic
graphic

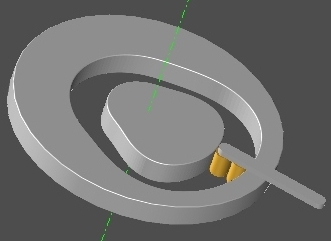

Coordinando il tipo di camma Interna/Esterna con la forma del telaio che definisce la camma coniugata, è possibile ottenere tutti i i tipi di camme desmodromiche
( a pista sporgente, a incavo ecc.).
graphic
Esempio di camma desmodromica con camma interna e coniugata esterna.
