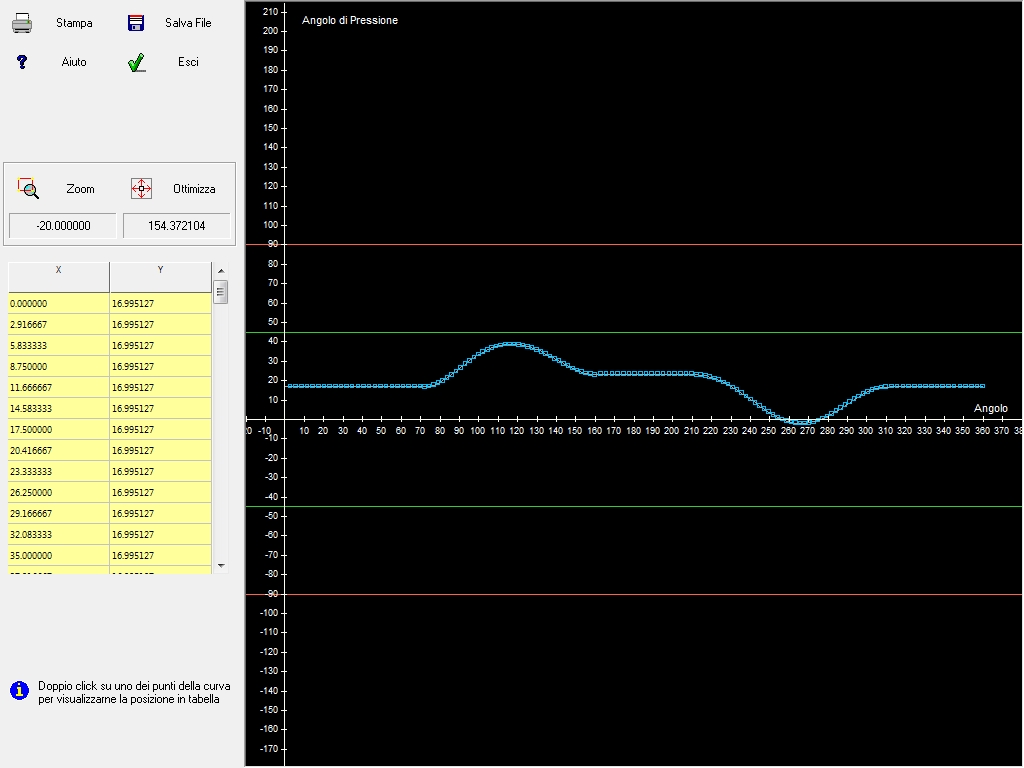

Angolo di Pressione
Visualizza il grafico dell'Angolo di Pressione del profilo calcolato (rispetto al Centro
Rullo).
I dati visualizzati sono riferiti alla Camma Base, se e' presente una eventuale Camma Coniugata
e' possibile vederne i dati cliccando il pulsante Coniugata
che verra' poi sostituito dal pulsante Camma Base per tornare alla visualizzazione precedente.
Cliccando 2 volte nel grafico in corrispondenza del punto, il cursore si posizionera'
automaticamente nella tabella alla riga corrispondente.
La linea verde ( Angolo di Pressione a 45 gradi ) rappresenta il limite massimo consigliato
mentre la linea rossa ( Angolo di Pressione a 90 gradi ) indica il limite in cui avviene il distacco
del Cedente dalla Camma.
CMM2000 Help
