IGES3DCUT
Tagliare i files 3D senza problemi.. anche in ESPRIT
|
IGES3DCUT
- Risolve i problemi del taglio di Modelli SOLIDI
IGES e STEP
CS IGES3DCUT è un’applicazione
orientata all’ esecuzione di tagli su piani paralleli al
piano di riferimento, operando direttamente su files IGES3D e STEP,
finalizzato
allo ottenimento di profili bidimensionali da utilizzare per
l’asservimento di
centri di lavoro o macchine per l’elettroerosione a filo.
L’interpretazione
dei più comuni formati CAD (MI, DXF,
IGES) consente il rapido passaggio dal modello 3D al percorso 2,5D per
la
lavorazione.
CS IGES3DCUT è integrabile
con CS EDM2000
il pacchetto CAM SOFT per l’asservimento completo di Elettroerosioni a
filo.

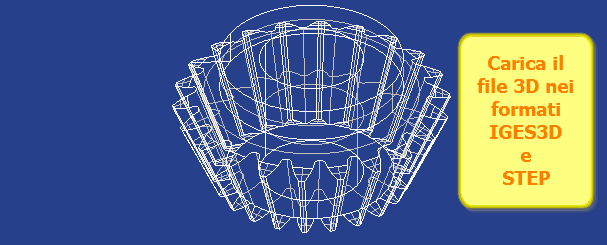

Lettura
files 3D da formati solidi ( IGES3D , STEP ) |
Taglio |
 |
 |

IGES3DCUT integrato
in EDM2000 |

Particolare
implementazione con ESPRIT
tramite MACRO |
 |
 |
Trimmatura
AUTOMATICA
e
Riconoscimento ARCHI
 |
La
finestra
geometrica visualizza i files caricati e mette a disposizione i
comandi per la modifica e l’ottimizzazione del
disegno con attività come segue:
- Posizionamento
dello zero di
lavorazione ( lo “zero” diviene comune quando si caricano più
parti
simultaneamente ).
- Modifica
dell’orientamento mediante
la rotazione del solido rispetto agli assi dei piani principali.
- Visualizzazione
delle informazioni
riguardanti facce, spigoli e vertici.
- Sovrapposizione
al modello 3D di disegni 2D in formato DXF,
per la verifica grafica.
- Personalizzazione
dei diversi valori
di tolleranza per la trasformazione automatica delle spline in archi di
cerchio
tangenti.
- Sistemazione
automatica (trimmatura)
delle incongruenze del solido e pulizia del file
bidimensionale ottenuto per renderlo idoneo alle lavorazioni CNC
- Esecuzione rapida del taglio
e salvataggio in formato DXF, MI o
direttamente nel formato proprietario di CS EDM2000
Benefici
- Rapido riposizionamento del
solido per la preparazione al
taglio.
- Rappresentazione del solido
nei due aspetti: shading
e wire frame con o senza linee nascoste.
- Manipolazione grafica
completa per la verifica visiva.
- Pochi parametri
configurabili gestiscono la tolleranza di
forma, la trimmatura delle superfici e la conversione delle spline in
elementi
geometrici utilizzabili dal CN.
- Massima pulizia del file 2D
ricavato per un sicuro
riconoscimento dei profili da lavorare.
- Possibilità di demandare
all’operatore CAM le operazioni di
taglio del solido senza l’utilizzo di un modellatore 3D.
La
finestra
attiva visualizza il solido e ne consente la manipolazione
grafica con i comandi di:
- Ingrandimento
ed ottimizzazione.
- Selezione
della vista assonometrica
e di tutte le proiezioni.
- Rotazione dinamica
con l’ausilio del mouse.
- Attivazione
e distinzione
delle
singole entità che compongono il solido ( facce, spigoli e vertici )
|
Lettura
modello solido con TAGLIO ed
AGGIUSTAMENTI
AUTOMATICI
 |
|
|
|

|
|
