Nuova RuotaCLICKando il pulsante e scegliendo il tipo di Oggetto da generare, compare un menù guidato
( WIZARD ) composto da più pagine.
-WIZARD per Nuova Ruota DIN-58400, DIN-867, CETEHOR e LIBERA-
La WIZARD rimane attiva fino al completamento dell'input ed é possibile avanzare di una pagina
con il tasto Continua o tornare alla precedente con il tasto Indietro.
Se non si utilizza il tasto Interrompi che termina l'inserimento dei dati, si giunge all'ultima pagina
e quindi con il tasto Fine viene creato il profilo del dente.

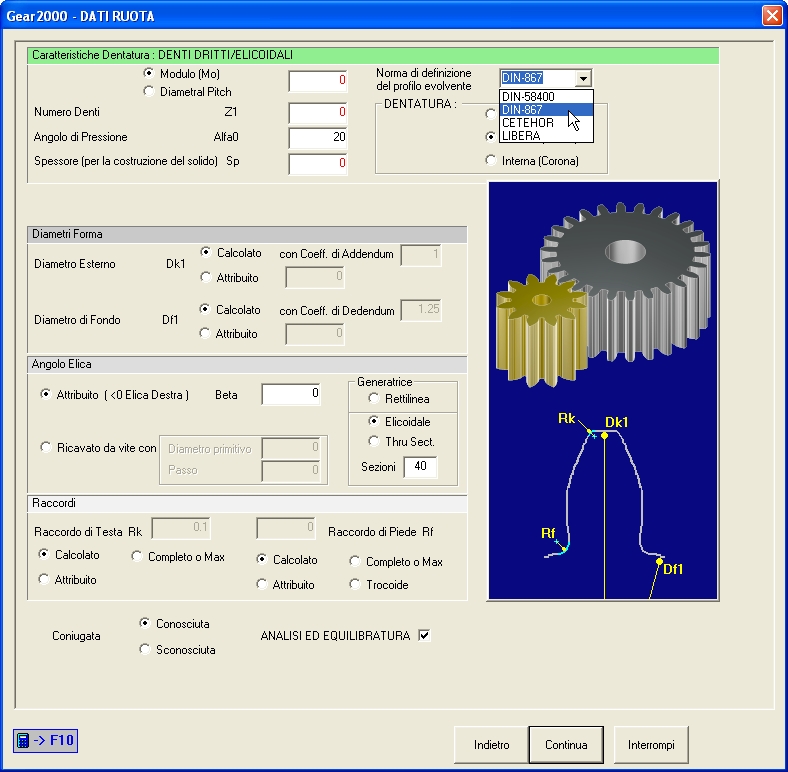

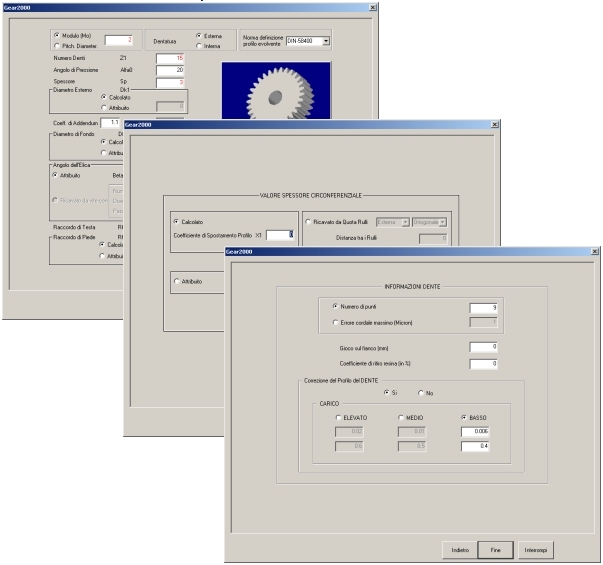

-Esempio di WIZARD per l'inserimento di una Nuova Ruota-
Nel caso di Route a Denti Dritti ed Elicoidali, se nel menù iniziale viene selezionata la RUOTA
CONIUGATA Conosciuta compariranno anche le finestre per inserire valori relativi alla ruota
coniugata ,inoltre se viene attivato il flag
ANALISI ED EQUILIBRATURA DEGLI STRISCIAMENTI , sempre durante l'inserimento dei dati,
comparirà un grafico con l'indicazione dei valori degli strisciamenti specifici derivanti dai dati
imposti e quelli ottimizzati dal programma attraverso il calcolo di dati alternativi proposti.
L'Ordinata dove sono scritti i valori degli strisciamenti specifici corrisponde al Diametro primitivo e
divide il grafico in due parti: A sinistra quello che succede sotto il Diametro Primitivo ( Dedendum
), a destra quello che succede sopra ( Addendum ).

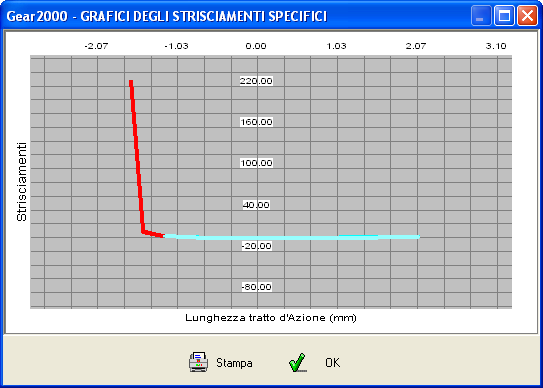

Nell'esempio sottostante, la linea rossa indica gli strisciamenti (elevati) della Ruota generata con i
dati Imposti (senza spostamento di profilo), mentre la linea azzurra gli strisciamenti (inferiori ed
equilibrati) della Ruota generata con i valori Calcolati e lo spostamento di profilo proposto da GEAR2000.
-Analisi ed equilibratura strisciamenti-
-Dati Imposti o Calcolati-

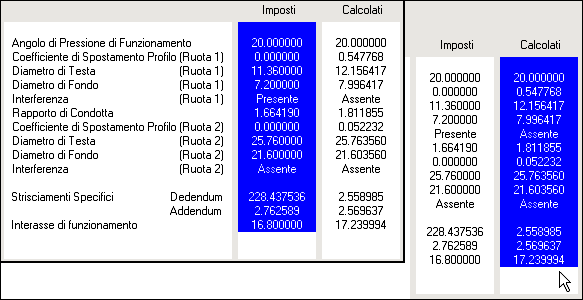

Dopo l’analisi i dati utilizzati sono quelli Imposti , é tuttavia possibile selezionare i dati Calcolati
cliccando nella DIALOG-BOX sulla colonna dei dati stessi.
Nota sugli Strisciamenti: Durante il contatto, per uno stesso tempo infinitesimo il punto di tangenza si sposta in
modo diverso sui due profili e ciò provoca uno strisciamento che è nullo solo nel punto di
tangenza dei Diametri primitivi. Lo strisciamento influenza profondamente l’usura dei profili.
La condizione ottimale sugli strisciamenti è che non si raggiungano valori assoluti
eccessivamente elevati e che i valori tra ruota motrice e condotta non siano troppo
diversi tra loro. L’impiego delle correzioni dei profili permette di variare gli strisciamenti.
Ad inserimento completato nella parte destra della finestra principale , oltre ai comandi già
presenti, ne vengono attivati di nuovi :

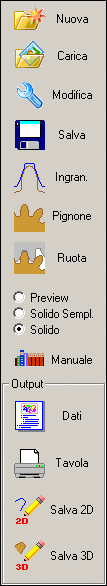

-Nuovi comandi abilitati-
Salva consente di memorizzare i dati inseriti.
